Datasheet 14F2 (845) 12VDC 16A
Технические параметры, размеры и рекомендации производителя
Электромагнитное реле RUICHI 14F2 (845) 12VDC 16A
SPDT
Товар подлежит обязательной маркировке- MPN
- 14F2 (845) 12VDC 16A
- Бренд
- Ruichi
- Артикул RU
- 59127
Основные параметры
- Схема переключения
- SPDT; form C
- Номинальное напряжение катушки, В
- катушки - 12 (DC)
- Сопротивление катушки, Ом
- L (высокочувств.) - 270/ D (норм.) - 200
- Максимальный ток, А
- переключения - 16
- Контактное сопротивление, мОм, не более
- 100 мОм
- Мощность
- катушки - L (высокочувств.)-530/ D (норм.)-720 (DС) мВт; нагрузки- 250 ВА/ 300 Вт
1 175 шт в наличии128,58 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Сопротивление катушки, Ом
- L (высокочувств.) - 270/ D (норм.) - 200
- Максимальный ток, А
- переключения - 16
- Контактное сопротивление, мОм, не более
- 100 мОм
- Мощность
- катушки - L (высокочувств.)-530/ D (норм.)-720 (DС) мВт; нагрузки- 250 ВА/ 300 Вт
- Схема переключения
- SPDT; form C
- Количество циклов коммутации (электро), не менее
- 100000
- Сопротивление изоляции, МОм, не менее
- 100 (при Uисп.dc=500 В)
- Коммутируемое напряжение, В
- 250 VAC/ 110 VDC
- Диэлектрическая прочность, В
- между откр. контактами и катушкой - 5000 VAC 1мин.
- Номинальное напряжение катушки, В
- катушки - 12 (DC)
- Напряжение срабатывания, В
- срабатывания - 9,6 / отпускания - 0,6 В
- Напряжение отпускания, В
- 0,6
Монтаж и корпус
- Глубина, мм
- 29
- Ширина, мм
- 12,6
- Высота, мм
- 24,6
Условия эксплуатации
- Диапазон рабочих температур, °C
- -30...+70
Упаковка и вес
- Вес брутто
- 14.50
- Транспортная упаковка: размер/кол-во
- 38*31*19/500
Другие параметры
- Марка колодки для реле
- подходят колодки: 14F-2Z-A1/ A2/ A3/ A4
- Время, мс
- срабатывания - 15/ переключения - 8

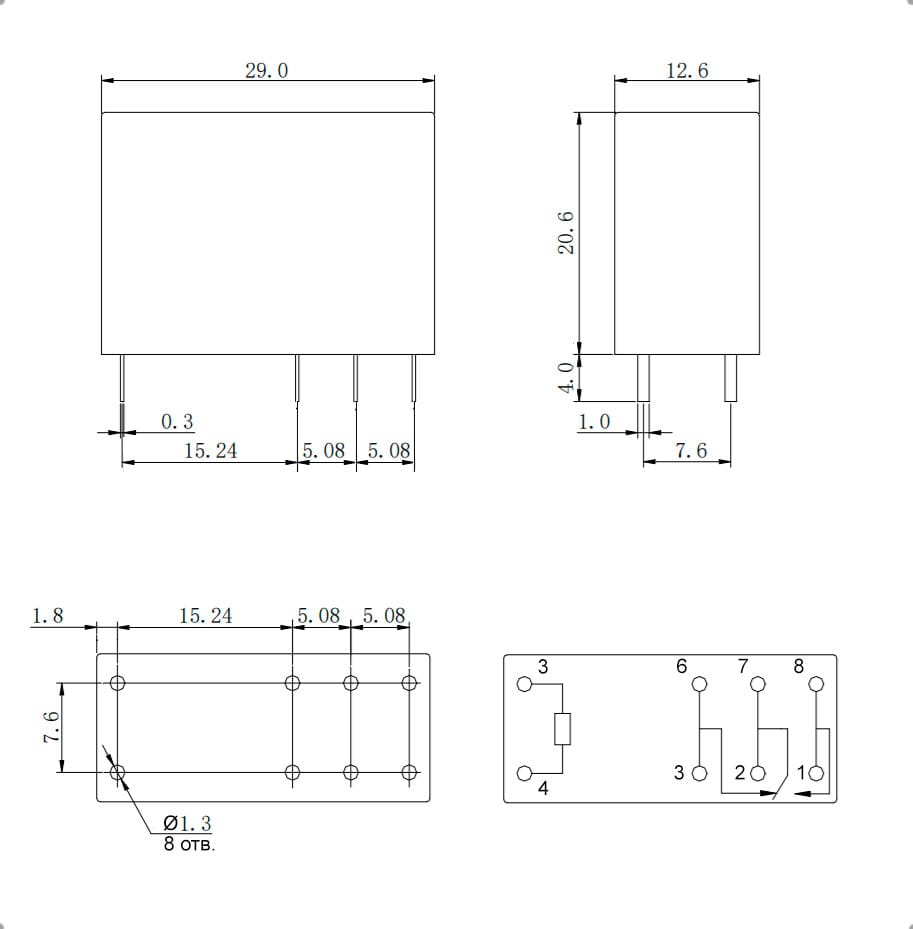

Документация и схема
Условия поставки
Обновлено 02.09.2026- Источник / остаток
- Каталог RU Electronics · 1 175 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 25 шт · только целая упаковка
- Фасовка
- 25 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet: 1
Описание
Электромагнитное реле - устройства, предназначенные для замыкания или размыкания механических электрических контактов при подаче на обмотку тока, который порождает магнитное поле. Это, в свою очередь, вызывает перемещение ферромагнитного якоря, который механически связан с контактами, а последующее перемещение самих контактов коммутирует внешнюю электрическую цепь.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202625 шт471 175 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товар14F2 (845) 12VDC 16ARUICHIАрт. RU 59127 128,58 ₽1 175 шт по каталогу |  115,66 ₽550 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  37,69 ₽5 600 шт по каталогу Совпадает 1 из 5 сравнимых параметров |  117,42 ₽450 шт по каталогу Совпадает 1 из 5 сравнимых параметров |  117,42 ₽950 шт по каталогу Совпадает 1 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | SPDT; form C | SPDT; form CСовпадает | SPDT; form CСовпадает | DPDTОтличается | 3C: 3PDTОтличается |
| Максимальный ток, А | переключения - 16 | переключения - 16Совпадает | переключения - 10Отличается | переключения - 10Отличается | переключения - 7Отличается |
| Номинальное напряжение катушки, В | катушки - 12 (DC) | катушки - 24 (DC)Отличается | 12 DC (Uмакс.=15,6)Отличается | 12 (DC)Отличается | 24 (DC)Отличается |
| Сопротивление катушки, Ом | L (высокочувств.) - 270/ D (норм.) - 200 | L (высокочувств.) - 1100/ D (норм.) - 820Отличается | L (высокочувств.) - 400/ D (норм.) -320Отличается | 160Отличается | 650Отличается |
| Контактное сопротивление, мОм, не более | 100 мОм | 100 мОмСовпадает | 50 (при Udc=6В; I=1A) мОмОтличается | 100 мОмСовпадает | 100 мОмСовпадает |
- 115,66 ₽550 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема переключения
- ТекущийSPDT; form CАналогSPDT; form CСовпадает
- Максимальный ток, А
- Текущийпереключения - 16Аналогпереключения - 16Совпадает
- Номинальное напряжение катушки, В
- Текущийкатушки - 12 (DC)Аналогкатушки - 24 (DC)Отличается
- Сопротивление катушки, Ом
- ТекущийL (высокочувств.) - 270/ D (норм.) - 200АналогL (высокочувств.) - 1100/ D (норм.) - 820Отличается
- Контактное сопротивление, мОм, не более
- Текущий100 мОмАналог100 мОмСовпадает
- 37,69 ₽5 600 шт по каталогу
Совпадает 1 из 5 сравнимых параметров
- Схема переключения
- ТекущийSPDT; form CАналогSPDT; form CСовпадает
- Максимальный ток, А
- Текущийпереключения - 16Аналогпереключения - 10Отличается
- Номинальное напряжение катушки, В
- Текущийкатушки - 12 (DC)Аналог12 DC (Uмакс.=15,6)Отличается
- Сопротивление катушки, Ом
- ТекущийL (высокочувств.) - 270/ D (норм.) - 200АналогL (высокочувств.) - 400/ D (норм.) -320Отличается
- Контактное сопротивление, мОм, не более
- Текущий100 мОмАналог50 (при Udc=6В; I=1A) мОмОтличается
- 117,42 ₽450 шт по каталогу
Совпадает 1 из 5 сравнимых параметров
- Схема переключения
- ТекущийSPDT; form CАналогDPDTОтличается
- Максимальный ток, А
- Текущийпереключения - 16Аналогпереключения - 10Отличается
- Номинальное напряжение катушки, В
- Текущийкатушки - 12 (DC)Аналог12 (DC)Отличается
- Сопротивление катушки, Ом
- ТекущийL (высокочувств.) - 270/ D (норм.) - 200Аналог160Отличается
- Контактное сопротивление, мОм, не более
- Текущий100 мОмАналог100 мОмСовпадает
- 117,42 ₽950 шт по каталогу
Совпадает 1 из 5 сравнимых параметров
- Схема переключения
- ТекущийSPDT; form CАналог3C: 3PDTОтличается
- Максимальный ток, А
- Текущийпереключения - 16Аналогпереключения - 7Отличается
- Номинальное напряжение катушки, В
- Текущийкатушки - 12 (DC)Аналог24 (DC)Отличается
- Сопротивление катушки, Ом
- ТекущийL (высокочувств.) - 270/ D (норм.) - 200Аналог650Отличается
- Контактное сопротивление, мОм, не более
- Текущий100 мОмАналог100 мОмСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
