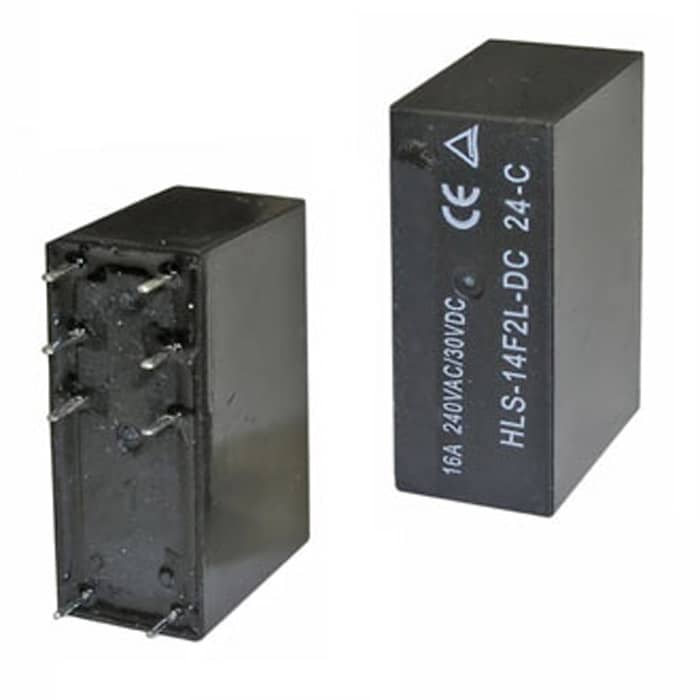

Электромагнитное реле RUICHI 14F2 (845) 24VDC 16A

SPDT

Товар подлежит обязательной маркировке
MPN
14F2 (845) 24VDC 16A
Бренд
Ruichi
Артикул RU
59128

Основные параметры

Схема переключения
SPDT; form C
Номинальное напряжение катушки, В
катушки - 24 (DC)
Сопротивление катушки, Ом
L (высокочувств.) - 1100/ D (норм.) - 820
Максимальный ток, А
переключения - 16
Контактное сопротивление, мОм, не более
100 мОм
Мощность
катушки - L (высокочувств.)-530/ D (норм.)-720 (DС) мВт; нагрузки- 400 ВА/ 480 Вт
Все характеристики
Документация
550 шт в наличии115,66 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

20 параметров из источника

Электрические параметры

Сопротивление катушки, Ом
L (высокочувств.) - 1100/ D (норм.) - 820
Максимальный ток, А
переключения - 16
Контактное сопротивление, мОм, не более
100 мОм
Мощность
катушки - L (высокочувств.)-530/ D (норм.)-720 (DС) мВт; нагрузки- 400 ВА/ 480 Вт
Схема переключения
SPDT; form C
Количество циклов коммутации (электро), не менее
100000
Сопротивление изоляции, МОм, не менее
100 (при Uисп.dc=500 В)
Коммутируемое напряжение, В
250 VAC/ 110 VDC
Диэлектрическая прочность, В
между откр. контактами и катушкой - 5000 VAC 1мин.
Номинальное напряжение катушки, В
катушки - 24 (DC)
Напряжение срабатывания, В
срабатывания - 19,2 / отпускания - 1,2 В
Напряжение отпускания, В
1,2

Монтаж и корпус

Глубина, мм
29
Ширина, мм
12,6
Высота, мм
24,6

Условия эксплуатации

Диапазон рабочих температур, °C
-30...+70

Упаковка и вес

Вес брутто
14.80
Транспортная упаковка: размер/кол-во
38*30*19/1000

Другие параметры

Марка колодки для реле
подходят колодки: 14F-2Z-A1/ A2/ A3/ A4
Время, мс
срабатывания - 15/ переключения - 8

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

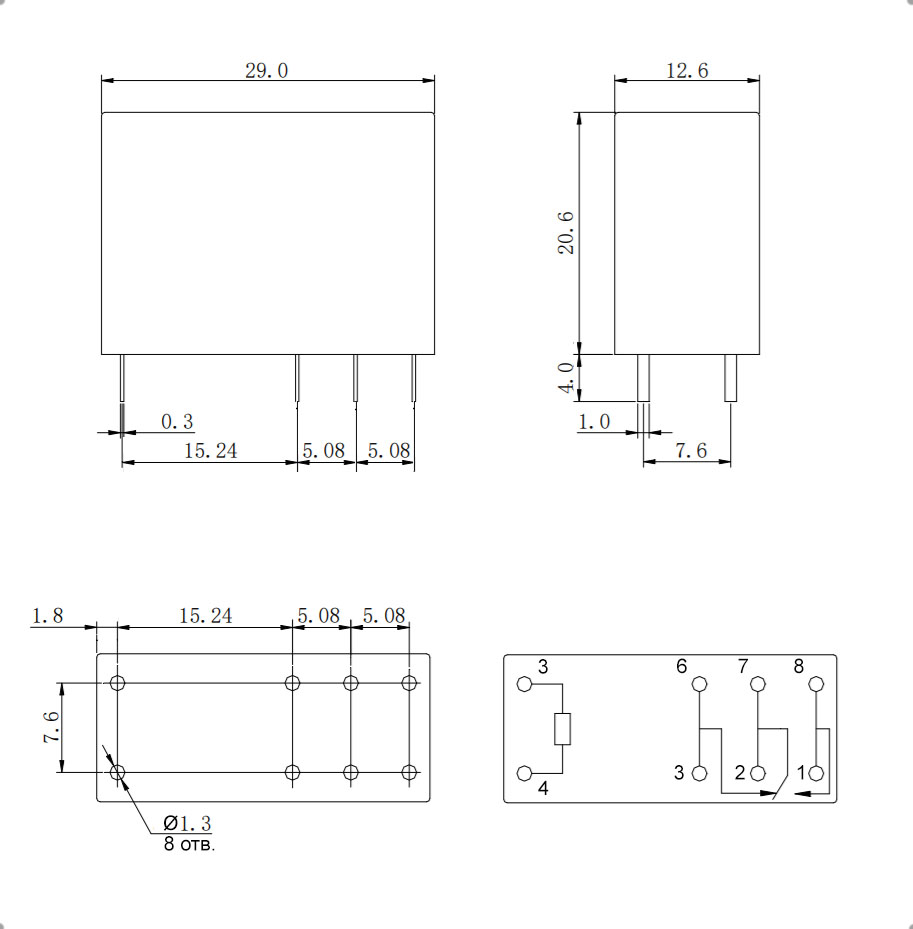

Миниатюра: Схема 14F2 (845) 24VDC 16A
IMAGE · Схема

Схема 14F2 (845) 24VDC 16A

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 21.08.2026
Источник / остаток
Каталог RU Electronics · 550 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
25 шт · только целая упаковка
Фасовка
25 шт в упаковке
Date code / партия
Год / маркировка: 2026

Описание

Электромагнитное реле - устройства, предназначенные для замыкания или размыкания механических электрических контактов при подаче на обмотку тока, который порождает магнитное поле. Это, в свою очередь, вызывает перемещение ферромагнитного якоря, который механически связан с контактами, а последующее перемещение самих контактов коммутирует внешнюю электрическую цепь.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202625 шт22550 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товар14F2 (845) 24VDC 16ARUICHIАрт. RU 59128
115,66 ₽550 шт по каталогу
Аналог из источникаFORWARDNT75-1-C-S-16-DC24V-0.41-5.0Арт. RU 121176
76,29 ₽5 шт по каталогу

Указан в источнике как аналог; совместимость требует проверки

Параметрический вариантRUICHI14F2 (845) 12VDC 16AАрт. RU 59127
128,58 ₽1 000 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантRUICHI13F-2 (SCL) 24VDC 10/15AАрт. RU 59133
101,38 ₽2 950 шт ожидается по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантRUICHI4453(18F)-3 (HH53P) 12VDC 5AАрт. RU 59135
105,52 ₽100 шт по каталогу

Совпадает 1 из 5 сравнимых параметров

Схема переключенияSPDT; form C—Нет данныхSPDT; form CСовпадаетDPDTОтличается3C: 3PDTОтличается
Номинальное напряжение катушки, Вкатушки - 24 (DC)—Нет данныхкатушки - 12 (DC)Отличаетсякатушки - 24 (DC)Совпадает12 (DC)Отличается
Сопротивление катушки, ОмL (высокочувств.) - 1100/ D (норм.) - 820—Нет данныхL (высокочувств.) - 270/ D (норм.) - 200Отличается650Отличается160Отличается
Контактное сопротивление, мОм, не более100 мОм—Нет данных100 мОмСовпадает100 мОмСовпадает100 мОмСовпадает
Максимальный ток, Апереключения - 16—Нет данныхпереключения - 16Совпадаетпереключения - 10Отличаетсяпереключения - 7Отличается
  • Аналог из источникаFORWARDNT75-1-C-S-16-DC24V-0.41-5.0Арт. RU 121176
    76,29 ₽5 шт по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Схема переключения
    ТекущийSPDT; form CАналог—Нет данных
    Номинальное напряжение катушки, В
    Текущийкатушки - 24 (DC)Аналог—Нет данных
    Сопротивление катушки, Ом
    ТекущийL (высокочувств.) - 1100/ D (норм.) - 820Аналог—Нет данных
    Контактное сопротивление, мОм, не более
    Текущий100 мОмАналог—Нет данных
    Максимальный ток, А
    Текущийпереключения - 16Аналог—Нет данных
    Открыть товар
  • Параметрический вариантRUICHI14F2 (845) 12VDC 16AАрт. RU 59127
    128,58 ₽1 000 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Схема переключения
    ТекущийSPDT; form CАналогSPDT; form CСовпадает
    Номинальное напряжение катушки, В
    Текущийкатушки - 24 (DC)Аналогкатушки - 12 (DC)Отличается
    Сопротивление катушки, Ом
    ТекущийL (высокочувств.) - 1100/ D (норм.) - 820АналогL (высокочувств.) - 270/ D (норм.) - 200Отличается
    Контактное сопротивление, мОм, не более
    Текущий100 мОмАналог100 мОмСовпадает
    Максимальный ток, А
    Текущийпереключения - 16Аналогпереключения - 16Совпадает
    Открыть товар
  • Параметрический вариантRUICHI13F-2 (SCL) 24VDC 10/15AАрт. RU 59133
    101,38 ₽2 950 шт ожидается по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Схема переключения
    ТекущийSPDT; form CАналогDPDTОтличается
    Номинальное напряжение катушки, В
    Текущийкатушки - 24 (DC)Аналогкатушки - 24 (DC)Совпадает
    Сопротивление катушки, Ом
    ТекущийL (высокочувств.) - 1100/ D (норм.) - 820Аналог650Отличается
    Контактное сопротивление, мОм, не более
    Текущий100 мОмАналог100 мОмСовпадает
    Максимальный ток, А
    Текущийпереключения - 16Аналогпереключения - 10Отличается
    Открыть товар
  • Параметрический вариантRUICHI4453(18F)-3 (HH53P) 12VDC 5AАрт. RU 59135
    105,52 ₽100 шт по каталогу

    Совпадает 1 из 5 сравнимых параметров

    Схема переключения
    ТекущийSPDT; form CАналог3C: 3PDTОтличается
    Номинальное напряжение катушки, В
    Текущийкатушки - 24 (DC)Аналог12 (DC)Отличается
    Сопротивление катушки, Ом
    ТекущийL (высокочувств.) - 1100/ D (норм.) - 820Аналог160Отличается
    Контактное сопротивление, мОм, не более
    Текущий100 мОмАналог100 мОмСовпадает
    Максимальный ток, А
    Текущийпереключения - 16Аналогпереключения - 7Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
