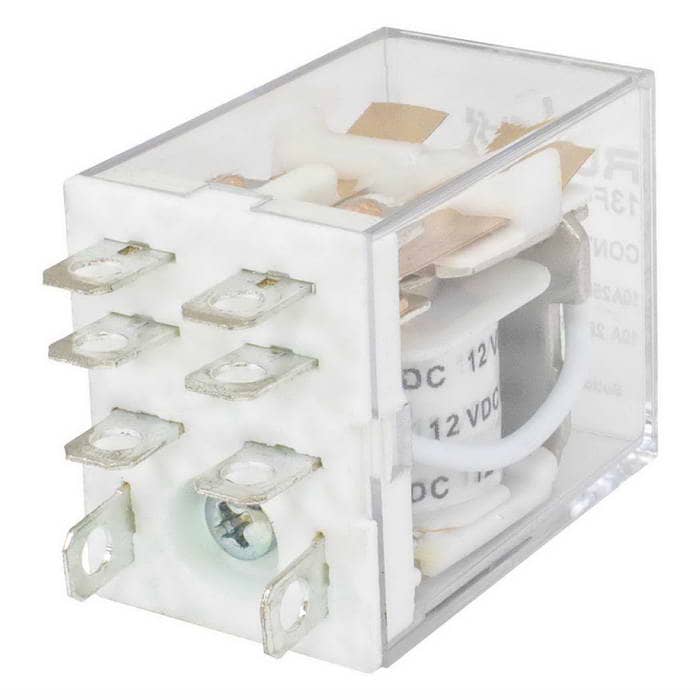

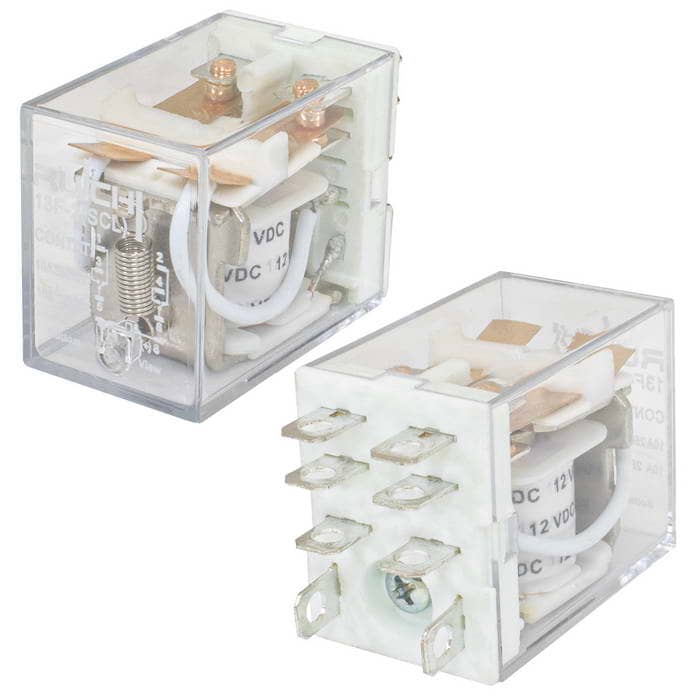

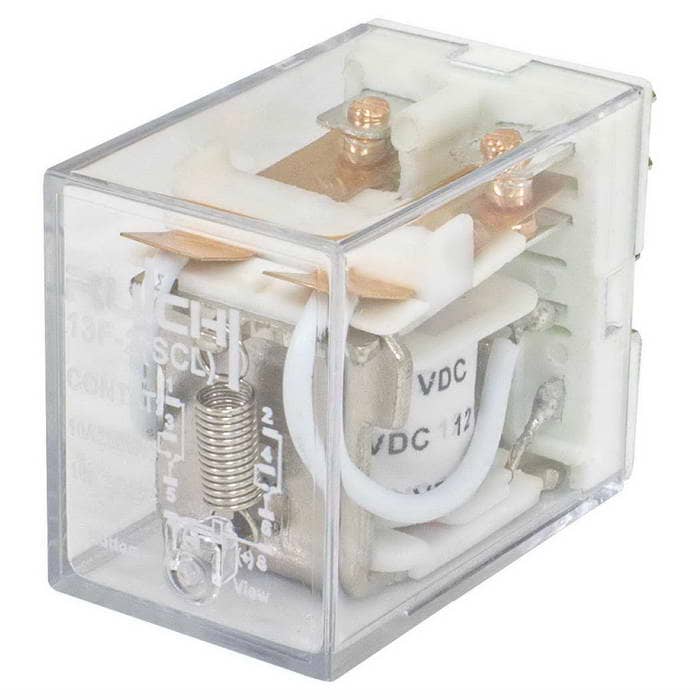

Электромагнитное реле RUICHI 13F-2 (SCL) 12VDC 10/15A, DPDT

Товар подлежит обязательной маркировке

MPN: 13F-2(SCL)12VDC 10/15A
Бренд: Ruichi
Артикул RU: 59132
Каталог обновлён: 30.07.2026

Источник / остаток: Каталог RU Electronics · 900 шт ожидается
Lead time: Уточняется при подтверждении
MOQ: Уточняется при подтверждении
Кратность заказа: 50 шт · только целая упаковка
Фасовка: 50 шт в упаковке
Date code / партия: Год / маркировка партии не указаны
Документация: Datasheet отсутствует — можно запросить

По каталогу: нет в наличииТекущий остаток отсутствует · обновлено 30.07.2026

ПоставкаОжидаемое количество: 900 штОжидаемая дата следующей партии: 02.09.2026

Цена с НДС99,91 ₽за шт

Цены для объёмас НДС

Оптовая87,92 ₽порог в КП

Спецусловия79,93 ₽порог в КП

Количественные пороги подтвердим в коммерческом предложении.

Продажа только целыми упаковками1 упаковка = 50 шт · кратность по последней поставке

1 уп. · 50 шт4 995,50 ₽

Заявка не добавляет товар в корзину и не уводит с этой страницы.

Под заказ99,91 ₽

Закупка для юридических лиц

До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.

Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.

ДокументыСчёт, УПД и комплект закрывающих документов к поставке.

ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.

Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

Оплата и доставка Обсудить условия поставки

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу

Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

IMAGE · Схема

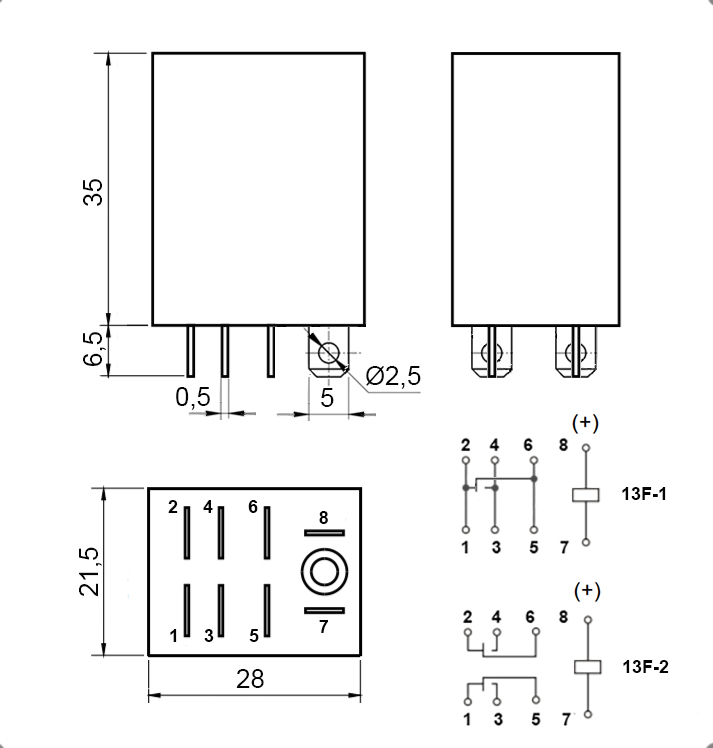

Схема 13F-2(SCL)12VDC 10/15A

Габаритный чертёж и расположение контактов

Скачать

Характеристики

20 параметров из источника

Сопротивление катушки, Ом: 160
Максимальный ток, А: переключения - 10
Контактное сопротивление, мОм, не более: 100 мОм
Вес брутто: 32.30
Транспортная упаковка: размер/кол-во: 44*30.5*36/500
Мощность: катушки - 0,9 (DС) Вт
Марка колодки для реле: подходят колодки: PTF08A-01/02/03; 13F-2Z-A/A1/A2
Схема переключения: DPDT
Количество циклов коммутации (электро), не менее: 100000
Сопротивление изоляции, МОм, не менее: 100 (при Uисп.dc=500 В)
Коммутируемое напряжение, В: 250 VAC/ 30 VDC
Диэлектрическая прочность, В: между откр. контактами и корпусом - 1500 VAC 1мин.
Номинальное напряжение катушки, В: 12 (DC)
Напряжение срабатывания, В: 9
Напряжение отпускания, В: 1,2
Время, мс: срабатывания/ переключения - 25
Диапазон рабочих температур, °C: -40...+70 °С
Глубина, мм: 28
Ширина, мм: 21,5
Высота, мм: 41,5

Описание

Электромагнитное реле - устройства, предназначенные для замыкания или размыкания механических электрических контактов при подаче на обмотку тока, который порождает магнитное поле. Это, в свою очередь, вызывает перемещение ферромагнитного якоря, который механически связан с контактами, а последующее перемещение самих контактов коммутирует внешнюю электрическую цепь.

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории

Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев	Текущий товар13F-2(SCL)12VDC 10/15ARUICHIАрт. RU 59132 99,91 ₽Под заказ	Параметрический вариантRUICHI13F-2 (SCL) 24VDC 10/15AАрт. RU 59133 101,38 ₽1 818 шт по каталогу Совпадает 4 из 5 сравнимых параметров	Параметрический вариантRUICHI13F-2 (SCL) 240VAC 10/15AАрт. RU 59134 96,90 ₽1 830 шт по каталогу Совпадает 4 из 5 сравнимых параметров	Параметрический вариантRUICHI32F (N/O) 12VDC 5AАрт. RU 85684 28,26 ₽2 960 шт по каталогу Совпадает 3 из 5 сравнимых параметров	Параметрический вариантRUICHI4453(18F)-4 (HH54P) 12VDC 5AАрт. RU 59138 101,38 ₽839 шт по каталогу Совпадает 2 из 4 сравнимых параметров
Схема переключения	DPDT	DPDTСовпадает	DPDTСовпадает	NO: SPST - 4pin ; form 1AОтличается	4C: 4PDTОтличается
Номинальное напряжение катушки, В	12 (DC)	катушки - 24 (DC)Отличается	катушки - 240 (AC)Отличается	(DC) - 12 (Umax = 15,6)Отличается	12 (DC)Совпадает
Контактное сопротивление, мОм, не более	100 мОм	100 мОмСовпадает	100 мОмСовпадает	100 мОмСовпадает	100 (при 6VDC; 1 A) мОмОтличается
Максимальный ток, А	переключения - 10	переключения - 10Совпадает	переключения - 10Совпадает	переключения - 10Совпадает	—Нет данных
Сопротивление изоляции, МОм, не менее	100 (при Uисп.dc=500 В)	100 (при Uисп.dc=500 В)Совпадает	100 (при Uисп.dc=500 В)Совпадает	100 (при Uисп.dc=500 В)Совпадает	100 (при Uисп.dc=500 В)Совпадает

Параметрический вариантRUICHI13F-2 (SCL) 24VDC 10/15AАрт. RU 59133
101,38 ₽1 818 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
Схема переключения
ТекущийDPDTАналогDPDTСовпадает
Номинальное напряжение катушки, В
Текущий12 (DC)Аналогкатушки - 24 (DC)Отличается
Контактное сопротивление, мОм, не более
Текущий100 мОмАналог100 мОмСовпадает
Максимальный ток, А
Текущийпереключения - 10Аналогпереключения - 10Совпадает
Сопротивление изоляции, МОм, не менее
Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
Открыть товар
Параметрический вариантRUICHI13F-2 (SCL) 240VAC 10/15AАрт. RU 59134
96,90 ₽1 830 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
Схема переключения
ТекущийDPDTАналогDPDTСовпадает
Номинальное напряжение катушки, В
Текущий12 (DC)Аналогкатушки - 240 (AC)Отличается
Контактное сопротивление, мОм, не более
Текущий100 мОмАналог100 мОмСовпадает
Максимальный ток, А
Текущийпереключения - 10Аналогпереключения - 10Совпадает
Сопротивление изоляции, МОм, не менее
Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
Открыть товар
Параметрический вариантRUICHI32F (N/O) 12VDC 5AАрт. RU 85684
28,26 ₽2 960 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
Схема переключения
ТекущийDPDTАналогNO: SPST - 4pin ; form 1AОтличается
Номинальное напряжение катушки, В
Текущий12 (DC)Аналог(DC) - 12 (Umax = 15,6)Отличается
Контактное сопротивление, мОм, не более
Текущий100 мОмАналог100 мОмСовпадает
Максимальный ток, А
Текущийпереключения - 10Аналогпереключения - 10Совпадает
Сопротивление изоляции, МОм, не менее
Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
Открыть товар
Параметрический вариантRUICHI4453(18F)-4 (HH54P) 12VDC 5AАрт. RU 59138
101,38 ₽839 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
Схема переключения
ТекущийDPDTАналог4C: 4PDTОтличается
Номинальное напряжение катушки, В
Текущий12 (DC)Аналог12 (DC)Совпадает
Контактное сопротивление, мОм, не более
Текущий100 мОмАналог100 (при 6VDC; 1 A) мОмОтличается
Максимальный ток, А
Текущийпереключения - 10Аналог—Нет данных
Сопротивление изоляции, МОм, не менее
Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
