Электромагнитное реле RUICHI 13F-2 (SCL) 240VAC 10/15A, DPDT

Товар подлежит обязательной маркировке

MPN: 13F-2 (SCL) 240VAC 10/15A
Бренд: Ruichi
Артикул RU: 59134
Каталог обновлён: 30.07.2026

Источник / остаток: Каталог RU Electronics · 1 830 шт по данным каталога
Lead time: Со склада после подтверждения
MOQ: Уточняется при подтверждении
Кратность заказа: 50 шт · только целая упаковка
Фасовка: 10 / 50 / 500 шт в упаковке
Date code / партия: Год / маркировка: 2026
Документация: Datasheet отсутствует — можно запросить

По каталогу: 1 830 штОстаток требует подтверждения · обновлено 30.07.2026

ПоставкаДату и доступный объём подтвердит менеджер

Цена с НДС96,90 ₽за шт

Цены для объёмас НДС

Оптовая85,27 ₽порог в КП

Спецусловия77,52 ₽порог в КП

Количественные пороги подтвердим в коммерческом предложении.

Продажа только целыми упаковками1 упаковка = 50 шт · кратность по последней поставке

1 уп. · 50 шт4 845,00 ₽

Заявка не добавляет товар в корзину и не уводит с этой страницы.

1 830 шт в наличии96,90 ₽

Закупка для юридических лиц

До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.

Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.

ДокументыСчёт, УПД и комплект закрывающих документов к поставке.

ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.

Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

Оплата и доставка Обсудить условия поставки

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу

Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

IMAGE · Схема

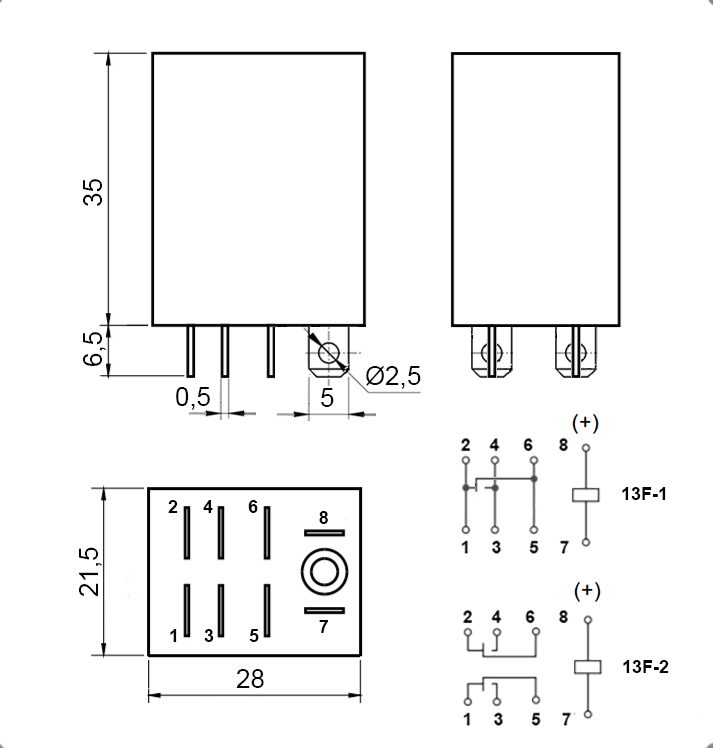

Схема 13F-2 (SCL) 240VAC 10/15A

Габаритный чертёж и расположение контактов

Скачать

Характеристики

20 параметров из источника

Сопротивление катушки, Ом: 14400
Максимальный ток, А: переключения - 10
Контактное сопротивление, мОм, не более: 100 мОм
Вес брутто: 32.30
Транспортная упаковка: размер/кол-во: 44*30.5*36/500
Мощность: катушки - 1,2 (АС) ВА
Марка колодки для реле: подходят колодки: PTF08A-01/02/03; 13F-2Z-A/A1/A2
Схема переключения: DPDT
Количество циклов коммутации (электро), не менее: 100000
Сопротивление изоляции, МОм, не менее: 100 (при Uисп.dc=500 В)
Коммутируемое напряжение, В: 250 VAC/ 30 VDC
Диэлектрическая прочность, В: между откр. контактами и корпусом - 1500 VAC 1мин.
Номинальное напряжение катушки, В: катушки - 240 (AC)
Напряжение срабатывания, В: срабатывания/ отпускания -192/ 72 В
Напряжение отпускания, В: 72
Время, мс: срабатывания/ переключения - 25
Диапазон рабочих температур, °C: -40 ...+70
Глубина, мм: 28
Ширина, мм: 21,5
Высота, мм: 41,5

Описание

Электромагнитное реле - устройства, предназначенные для замыкания или размыкания механических электрических контактов при подаче на обмотку тока, который порождает магнитное поле. Это, в свою очередь, вызывает перемещение ферромагнитного якоря, который механически связан с контактами, а последующее перемещение самих контактов коммутирует внешнюю электрическую цепь.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом

Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц

202610 шт330 шт

202650 шт6300 шт

2026500 шт31 500 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории

Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев	Текущий товар13F-2 (SCL) 240VAC 10/15ARUICHIАрт. RU 59134 96,90 ₽1 830 шт по каталогу	Параметрический вариантRUICHI13F-2 (SCL) 24VDC 10/15AАрт. RU 59133 101,38 ₽1 818 шт по каталогу Совпадает 4 из 5 сравнимых параметров	Параметрический вариантRUICHI13F-2(SCL)12VDC 10/15AАрт. RU 59132 99,91 ₽900 шт ожидается по каталогу Совпадает 4 из 5 сравнимых параметров	Параметрический вариантRUICHI32F (N/O) 12VDC 5AАрт. RU 85684 28,26 ₽2 960 шт по каталогу Совпадает 3 из 5 сравнимых параметров	Параметрический вариантRUICHI13F-1 (JQX-13F1) 240VAC 10AАрт. RU 59131 153,31 ₽905 шт по каталогу Совпадает 2 из 5 сравнимых параметров
Схема переключения	DPDT	DPDTСовпадает	DPDTСовпадает	NO: SPST - 4pin ; form 1AОтличается	SPDTОтличается
Номинальное напряжение катушки, В	катушки - 240 (AC)	катушки - 24 (DC)Отличается	12 (DC)Отличается	(DC) - 12 (Umax = 15,6)Отличается	240 (AC)Отличается
Контактное сопротивление, мОм, не более	100 мОм	100 мОмСовпадает	100 мОмСовпадает	100 мОмСовпадает	100 мОмСовпадает
Максимальный ток, А	переключения - 10	переключения - 10Совпадает	переключения - 10Совпадает	переключения - 10Совпадает	переключения - 20Отличается
Сопротивление изоляции, МОм, не менее	100 (при Uисп.dc=500 В)	100 (при Uисп.dc=500 В)Совпадает	100 (при Uисп.dc=500 В)Совпадает	100 (при Uисп.dc=500 В)Совпадает	100 (при Uисп.dc=500 В)Совпадает

Параметрический вариантRUICHI13F-2 (SCL) 24VDC 10/15AАрт. RU 59133
101,38 ₽1 818 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
Схема переключения
ТекущийDPDTАналогDPDTСовпадает
Номинальное напряжение катушки, В
Текущийкатушки - 240 (AC)Аналогкатушки - 24 (DC)Отличается
Контактное сопротивление, мОм, не более
Текущий100 мОмАналог100 мОмСовпадает
Максимальный ток, А
Текущийпереключения - 10Аналогпереключения - 10Совпадает
Сопротивление изоляции, МОм, не менее
Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
Открыть товар
Параметрический вариантRUICHI13F-2(SCL)12VDC 10/15AАрт. RU 59132
99,91 ₽900 шт ожидается по каталогу
Совпадает 4 из 5 сравнимых параметров
Схема переключения
ТекущийDPDTАналогDPDTСовпадает
Номинальное напряжение катушки, В
Текущийкатушки - 240 (AC)Аналог12 (DC)Отличается
Контактное сопротивление, мОм, не более
Текущий100 мОмАналог100 мОмСовпадает
Максимальный ток, А
Текущийпереключения - 10Аналогпереключения - 10Совпадает
Сопротивление изоляции, МОм, не менее
Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
Открыть товар
Параметрический вариантRUICHI32F (N/O) 12VDC 5AАрт. RU 85684
28,26 ₽2 960 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
Схема переключения
ТекущийDPDTАналогNO: SPST - 4pin ; form 1AОтличается
Номинальное напряжение катушки, В
Текущийкатушки - 240 (AC)Аналог(DC) - 12 (Umax = 15,6)Отличается
Контактное сопротивление, мОм, не более
Текущий100 мОмАналог100 мОмСовпадает
Максимальный ток, А
Текущийпереключения - 10Аналогпереключения - 10Совпадает
Сопротивление изоляции, МОм, не менее
Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
Открыть товар
Параметрический вариантRUICHI13F-1 (JQX-13F1) 240VAC 10AАрт. RU 59131
153,31 ₽905 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
Схема переключения
ТекущийDPDTАналогSPDTОтличается
Номинальное напряжение катушки, В
Текущийкатушки - 240 (AC)Аналог240 (AC)Отличается
Контактное сопротивление, мОм, не более
Текущий100 мОмАналог100 мОмСовпадает
Максимальный ток, А
Текущийпереключения - 10Аналогпереключения - 20Отличается
Сопротивление изоляции, МОм, не менее
Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
