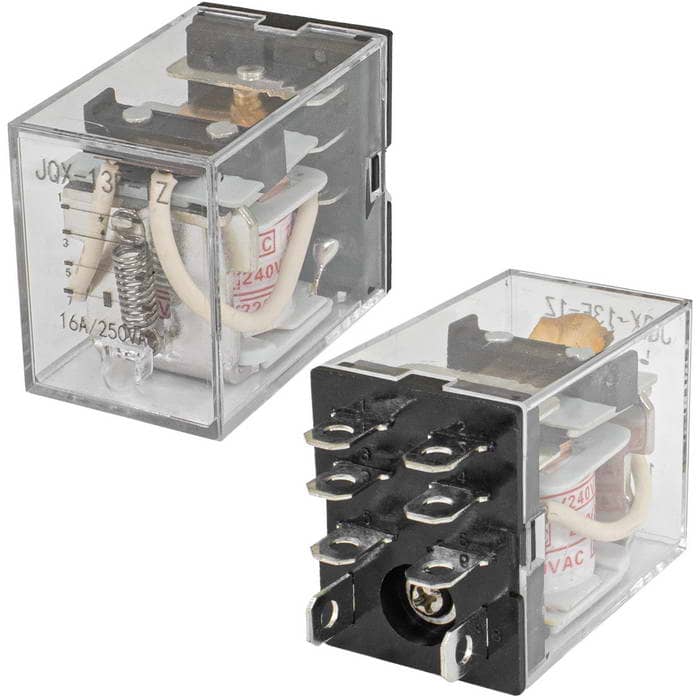

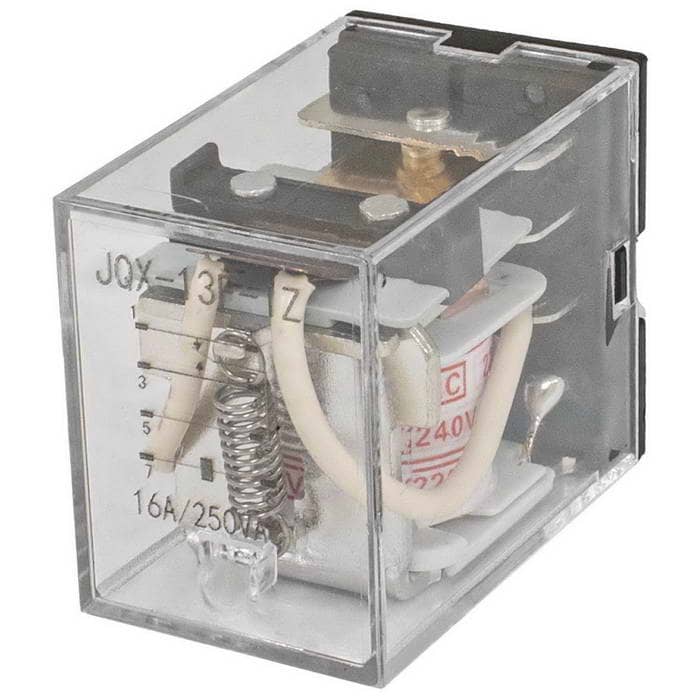

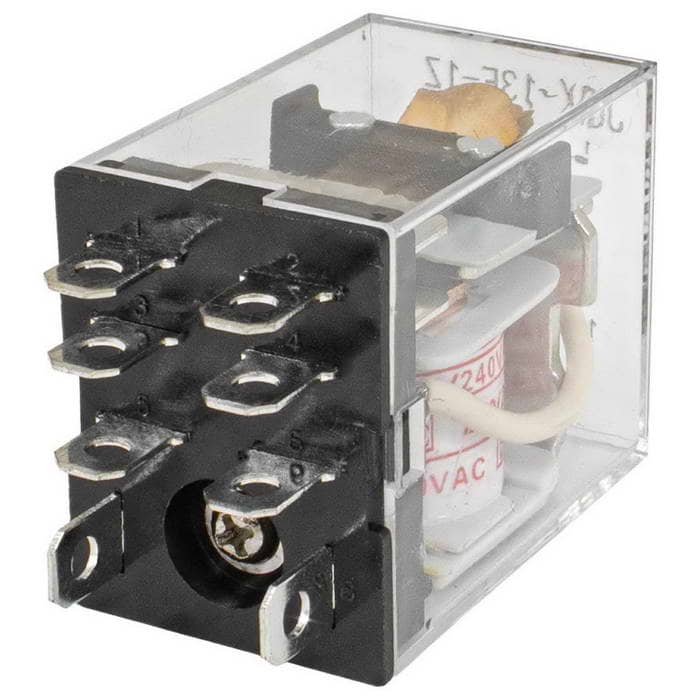

Электромагнитное реле RUICHI 13F-1 (JQX-13F1) 240VAC 10A
DPDT
Товар подлежит обязательной маркировке- MPN
- 13F-1 (JQX-13F1) 240VAC 10A
- Бренд
- Ruichi
- Артикул RU
- 59131
Основные параметры
- Схема переключения
- SPDT
- Номинальное напряжение катушки, В
- 240 (AC)
- Сопротивление катушки, Ом
- 14400
- Максимальный ток, А
- переключения - 20
- Контактное сопротивление, мОм, не более
- 100 мОм
- Мощность
- катушки - 1,2 (АС) ВА
750 шт в наличии153,31 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Сопротивление катушки, Ом
- 14400
- Максимальный ток, А
- переключения - 20
- Контактное сопротивление, мОм, не более
- 100 мОм
- Мощность
- катушки - 1,2 (АС) ВА
- Схема переключения
- SPDT
- Количество циклов коммутации (электро), не менее
- 100000
- Сопротивление изоляции, МОм, не менее
- 100 (при Uисп.dc=500 В)
- Коммутируемое напряжение, В
- 250 VAC/ 30 VDC
- Диэлектрическая прочность, В
- между откр. контактами и корпусом - 1500 VAC 1мин.
- Номинальное напряжение катушки, В
- 240 (AC)
- Напряжение срабатывания, В
- 192
- Напряжение отпускания, В
- 72
Монтаж и корпус
- Глубина, мм
- 28
- Ширина, мм
- 21,5
- Высота, мм
- 41,5
Условия эксплуатации
- Диапазон рабочих температур, °C
- -40 ...+70 °С
Упаковка и вес
- Вес брутто
- 32.70
- Транспортная упаковка: размер/кол-во
- 44*30*37/500
Другие параметры
- Марка колодки для реле
- подходят колодки: PTF08A-01/02/03; 13F-2Z-A/A1/A2
- Время, мс
- срабатывания/ переключения - 25

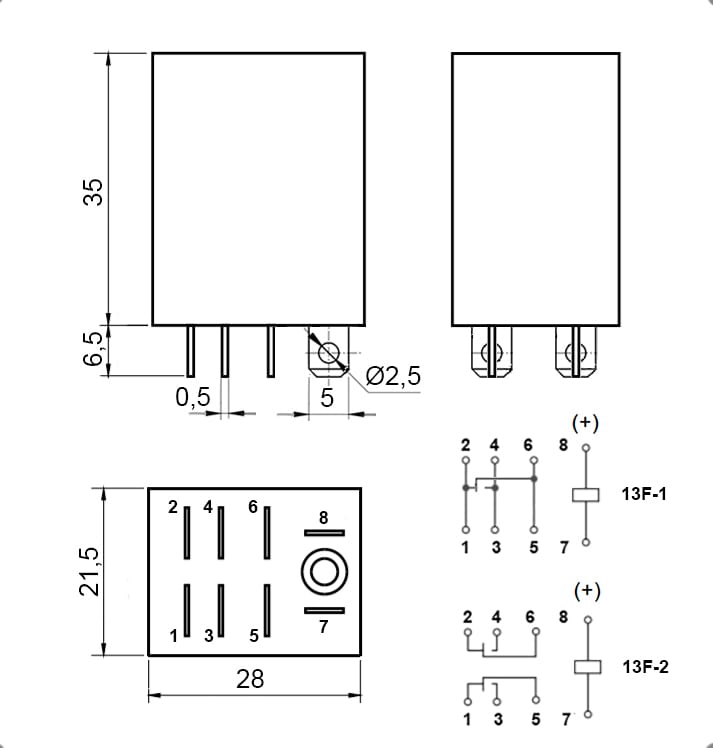

Документация и схема
Datasheet не найден в каталоге
Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.
Условия поставки
Обновлено 29.08.2026- Источник / остаток
- Каталог RU Electronics · 750 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 50 шт · только целая упаковка
- Фасовка
- 50 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet отсутствует — можно запросить
Описание
Электромагнитное реле - устройства, предназначенные для замыкания или размыкания механических электрических контактов при подаче на обмотку тока, который порождает магнитное поле. Это, в свою очередь, вызывает перемещение ферромагнитного якоря, который механически связан с контактами, а последующее перемещение самих контактов коммутирует внешнюю электрическую цепь.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202650 шт15750 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товар13F-1 (JQX-13F1) 240VAC 10ARUICHIАрт. RU 59131 153,31 ₽750 шт по каталогу |  96,90 ₽1 365 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  104,68 ₽705 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  292,18 ₽45 шт по каталогу Совпадает 1 из 3 сравнимых параметров |  104,68 ₽400 шт по каталогу Совпадает 1 из 4 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | SPDT | DPDTОтличается | 3C: 3PDTОтличается | —Нет данных | 4C: 4PDTОтличается |
| Номинальное напряжение катушки, В | 240 (AC) | катушки - 240 (AC)Отличается | 240 (AC)Совпадает | (управляющий ток - AC): 220 ВОтличается | 240 (AC)Совпадает |
| Максимальный ток, А | переключения - 20 | переключения - 10Отличается | переключения - 7Отличается | коммутируемый: 20 АОтличается | —Нет данных |
| Сопротивление катушки, Ом | 14400 | 14400Совпадает | 12000Отличается | 14400Совпадает | 12000Отличается |
| Контактное сопротивление, мОм, не более | 100 мОм | 100 мОмСовпадает | 100 мОмСовпадает | —Нет данных | 100 (при 6VDC; 1 A) мОмОтличается |
- 96,90 ₽1 365 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Схема переключения
- ТекущийSPDTАналогDPDTОтличается
- Номинальное напряжение катушки, В
- Текущий240 (AC)Аналогкатушки - 240 (AC)Отличается
- Максимальный ток, А
- Текущийпереключения - 20Аналогпереключения - 10Отличается
- Сопротивление катушки, Ом
- Текущий14400Аналог14400Совпадает
- Контактное сопротивление, мОм, не более
- Текущий100 мОмАналог100 мОмСовпадает
- 104,68 ₽705 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Схема переключения
- ТекущийSPDTАналог3C: 3PDTОтличается
- Номинальное напряжение катушки, В
- Текущий240 (AC)Аналог240 (AC)Совпадает
- Максимальный ток, А
- Текущийпереключения - 20Аналогпереключения - 7Отличается
- Сопротивление катушки, Ом
- Текущий14400Аналог12000Отличается
- Контактное сопротивление, мОм, не более
- Текущий100 мОмАналог100 мОмСовпадает
- 292,18 ₽45 шт по каталогу
Совпадает 1 из 3 сравнимых параметров
- Схема переключения
- ТекущийSPDTАналог—Нет данных
- Номинальное напряжение катушки, В
- Текущий240 (AC)Аналог(управляющий ток - AC): 220 ВОтличается
- Максимальный ток, А
- Текущийпереключения - 20Аналогкоммутируемый: 20 АОтличается
- Сопротивление катушки, Ом
- Текущий14400Аналог14400Совпадает
- Контактное сопротивление, мОм, не более
- Текущий100 мОмАналог—Нет данных
- 104,68 ₽400 шт по каталогу
Совпадает 1 из 4 сравнимых параметров
- Схема переключения
- ТекущийSPDTАналог4C: 4PDTОтличается
- Номинальное напряжение катушки, В
- Текущий240 (AC)Аналог240 (AC)Совпадает
- Максимальный ток, А
- Текущийпереключения - 20Аналог—Нет данных
- Сопротивление катушки, Ом
- Текущий14400Аналог12000Отличается
- Контактное сопротивление, мОм, не более
- Текущий100 мОмАналог100 (при 6VDC; 1 A) мОмОтличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
