SMDJ48A Jingdao

TVS диод (супрессор) 48 В, 3000 Вт, однонаправленный, DO-214AB (SMC)

MPN
SMDJ48A
Бренд
Jingdao
Артикул RU
122583

Основные параметры

Серия
SMDJ
Конфигурация
Однонаправленный
Пиковая мощность рассеивания, Вт
3000
Напряжение несрабатывания, В
48
Минимальное напряжение срабатывания, В
53,3
Максимальное напряжение срабатывания, В
58,9
Все характеристики
Документация
2 050 шт в наличии11,46 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

14 параметров из источника

Электрические параметры

Пиковая мощность рассеивания, Вт
3000
Напряжение несрабатывания, В
48
Минимальное напряжение срабатывания, В
53,3
Максимальное напряжение срабатывания, В
58,9
Максимальное напряжение ограничения, В
77,4
Максимальный импульсный ток (Ipp), А
38,8
Ток утечки, мкА
2

Монтаж и корпус

Корпус
DO-214AB (SMC)
Тип монтажа
поверхностный (SMT)

Условия эксплуатации

Диапазон рабочих температур
-65...+150 °С

Упаковка и вес

Вес брутто
0.44
Упаковка
REEL, 3000 шт.

Другие параметры

Серия
SMDJ
Конфигурация
Однонаправленный

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet SMDJ48A

Технические параметры, размеры и рекомендации производителя

Скачать

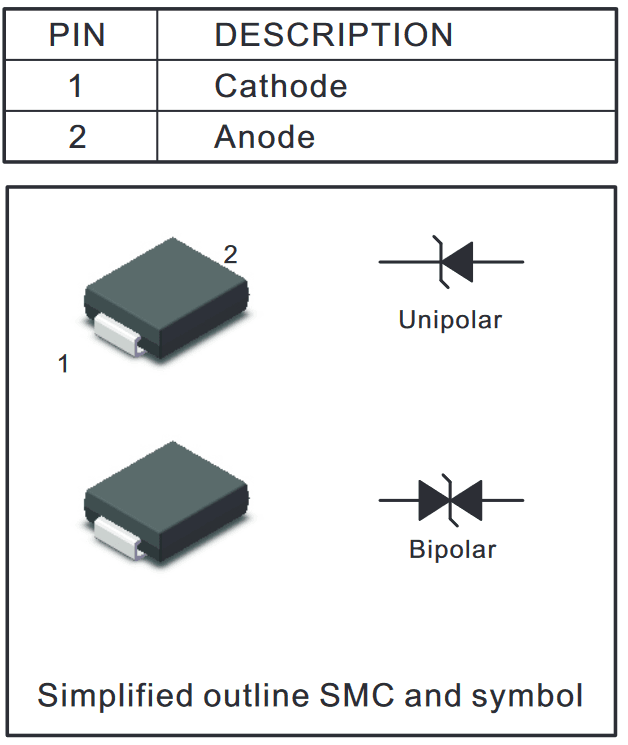

Миниатюра: Схема SMDJ48A
IMAGE · Схема

Схема SMDJ48A

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 26.07.2026
Источник / остаток
Каталог RU Electronics · 2 050 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
50 шт в упаковке
Date code / партия
Год / маркировка: 2024
Документация
Datasheet: 1

Описание

SMDJ48A Однонаправленный TVS диод (супрессор) 48 Вольт в корпусе DO-214AB (SMC) для поверхностного монтажа. Максимальная импульсная мощность рассеивания 3000 Вт. Предназначен для защиты цепей от помех, вызванных грозовыми разрядами, переходными процессами и прочих.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202450 шт412 050 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарSMDJ48AJingdaoАрт. RU 122583
11,46 ₽2 050 шт по каталогу
Параметрический вариантJingdaoSMDJ48CAАрт. RU 122592
11,46 ₽5 700 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантJingdaoSMDJ24AАрт. RU 122589
11,46 ₽5 800 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантJingdaoSMDJ33AАрт. RU 122587
11,46 ₽257 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантJingdaoSMDJ36AАрт. RU 122585
11,46 ₽3 150 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

КорпусDO-214AB (SMC)DO-214AB (SMC)СовпадаетDO-214AB (SMC)СовпадаетDO-214AB (SMC)СовпадаетDO-214AB (SMC)Совпадает
Тип монтажаповерхностный (SMT)поверхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадает
КонфигурацияОднонаправленныйДвунаправленныйОтличаетсяОднонаправленныйСовпадаетОднонаправленныйСовпадаетОднонаправленныйСовпадает
Максимальный импульсный ток (Ipp), А38,838,8Совпадает77,1Отличается56,3Отличается51,6Отличается
Максимальное напряжение ограничения, В77,477,4Совпадает38,9Отличается53,3Отличается58,1Отличается
  • Параметрический вариантJingdaoSMDJ48CAАрт. RU 122592
    11,46 ₽5 700 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Корпус
    ТекущийDO-214AB (SMC)АналогDO-214AB (SMC)Совпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Конфигурация
    ТекущийОднонаправленныйАналогДвунаправленныйОтличается
    Максимальный импульсный ток (Ipp), А
    Текущий38,8Аналог38,8Совпадает
    Максимальное напряжение ограничения, В
    Текущий77,4Аналог77,4Совпадает
    Открыть товар
  • Параметрический вариантJingdaoSMDJ24AАрт. RU 122589
    11,46 ₽5 800 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Корпус
    ТекущийDO-214AB (SMC)АналогDO-214AB (SMC)Совпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Конфигурация
    ТекущийОднонаправленныйАналогОднонаправленныйСовпадает
    Максимальный импульсный ток (Ipp), А
    Текущий38,8Аналог77,1Отличается
    Максимальное напряжение ограничения, В
    Текущий77,4Аналог38,9Отличается
    Открыть товар
  • Параметрический вариантJingdaoSMDJ33AАрт. RU 122587
    11,46 ₽257 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Корпус
    ТекущийDO-214AB (SMC)АналогDO-214AB (SMC)Совпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Конфигурация
    ТекущийОднонаправленныйАналогОднонаправленныйСовпадает
    Максимальный импульсный ток (Ipp), А
    Текущий38,8Аналог56,3Отличается
    Максимальное напряжение ограничения, В
    Текущий77,4Аналог53,3Отличается
    Открыть товар
  • Параметрический вариантJingdaoSMDJ36AАрт. RU 122585
    11,46 ₽3 150 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Корпус
    ТекущийDO-214AB (SMC)АналогDO-214AB (SMC)Совпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Конфигурация
    ТекущийОднонаправленныйАналогОднонаправленныйСовпадает
    Максимальный импульсный ток (Ipp), А
    Текущий38,8Аналог51,6Отличается
    Максимальное напряжение ограничения, В
    Текущий77,4Аналог58,1Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
