SMDJ24A Jingdao
TVS диод (супрессор) 24 В, 3000 Вт, однонаправленный, DO-214AB (SMC)
- MPN
- SMDJ24A
- Бренд
- Jingdao
- Артикул RU
- 122589
Основные параметры
- Конфигурация
- Однонаправленный
- Пиковая мощность рассеивания, Вт
- 3000
- Напряжение несрабатывания, В
- 24
- Минимальное напряжение срабатывания, В
- 26,7
- Максимальное напряжение срабатывания, В
- 29,5
- Максимальное напряжение ограничения, В
- 38,9
5 800 шт в наличии11,46 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Пиковая мощность рассеивания, Вт
- 3000
- Напряжение несрабатывания, В
- 24
- Минимальное напряжение срабатывания, В
- 26,7
- Максимальное напряжение срабатывания, В
- 29,5
- Максимальное напряжение ограничения, В
- 38,9
- Максимальный импульсный ток (Ipp), А
- 77,1
- Ток утечки, мкА
- 2
Монтаж и корпус
- Корпус
- DO-214AB (SMC)
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Диапазон рабочих температур
- -65...+150 °С
Упаковка и вес
- Вес брутто
- 0.45
- Упаковка
- 3000
Другие параметры
- Конфигурация
- Однонаправленный

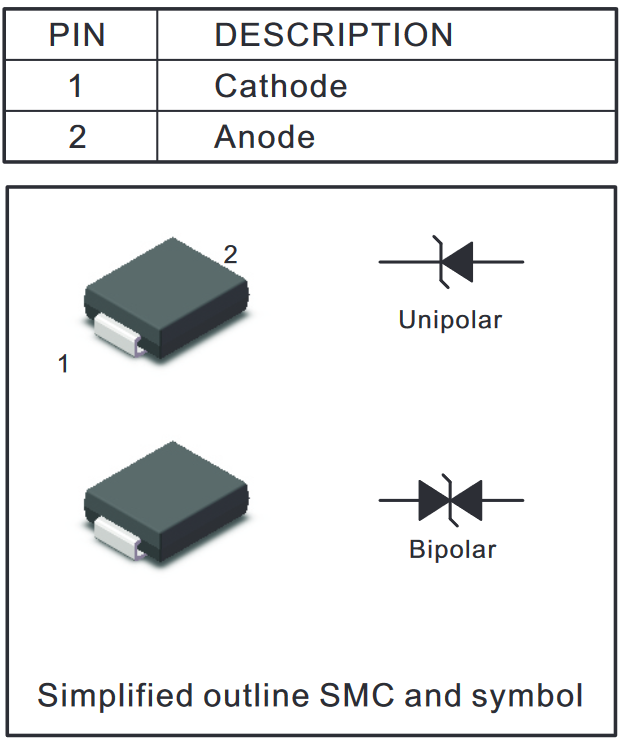

Документация и схема
Условия поставки
Обновлено 26.08.2026- Источник / остаток
- Каталог RU Electronics · 5 800 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 50 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
SMDJ24A Однонаправленный TVS диод (супрессор) 24 Вольт в корпусе DO-214AB (SMC) для поверхностного монтажа. Максимальная импульсная мощность рассеивания 3000 Вт. Предназначен для защиты цепей от помех, вызванных грозовыми разрядами, переходными процессами и прочих.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202450 шт562 800 шт
20243 000 шт13 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарSMDJ24AJingdaoАрт. RU 122589 11,46 ₽5 800 шт по каталогу |  11,46 ₽5 350 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  2,64 ₽13 600 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  1,81 ₽35 300 шт по каталогу Совпадает 4 из 5 сравнимых параметров | 11,46 ₽662 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | DO-214AB (SMC) | DO-214AB (SMC)Совпадает | DO-214AA (SMB)Отличается | DO-214AC (SMA)Отличается | DO-214AB (SMC)Совпадает |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Конфигурация | Однонаправленный | ДвунаправленныйОтличается | ОднонаправленныйСовпадает | ОднонаправленныйСовпадает | ОднонаправленныйСовпадает |
| Максимальное напряжение ограничения, В | 38,9 | 38,9Совпадает | 38,9Совпадает | 38,9Совпадает | 53,3Отличается |
| Максимальное напряжение срабатывания, В | 29,5 | 29,5Совпадает | 29,5Совпадает | 29,5Совпадает | 40,6Отличается |
- 11,46 ₽5 350 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Корпус
- ТекущийDO-214AB (SMC)АналогDO-214AB (SMC)Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Конфигурация
- ТекущийОднонаправленныйАналогДвунаправленныйОтличается
- Максимальное напряжение ограничения, В
- Текущий38,9Аналог38,9Совпадает
- Максимальное напряжение срабатывания, В
- Текущий29,5Аналог29,5Совпадает
- 2,64 ₽13 600 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Корпус
- ТекущийDO-214AB (SMC)АналогDO-214AA (SMB)Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Конфигурация
- ТекущийОднонаправленныйАналогОднонаправленныйСовпадает
- Максимальное напряжение ограничения, В
- Текущий38,9Аналог38,9Совпадает
- Максимальное напряжение срабатывания, В
- Текущий29,5Аналог29,5Совпадает
- 1,81 ₽35 300 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Корпус
- ТекущийDO-214AB (SMC)АналогDO-214AC (SMA)Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Конфигурация
- ТекущийОднонаправленныйАналогОднонаправленныйСовпадает
- Максимальное напряжение ограничения, В
- Текущий38,9Аналог38,9Совпадает
- Максимальное напряжение срабатывания, В
- Текущий29,5Аналог29,5Совпадает
- 11,46 ₽662 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийDO-214AB (SMC)АналогDO-214AB (SMC)Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Конфигурация
- ТекущийОднонаправленныйАналогОднонаправленныйСовпадает
- Максимальное напряжение ограничения, В
- Текущий38,9Аналог53,3Отличается
- Максимальное напряжение срабатывания, В
- Текущий29,5Аналог40,6Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
