SMDJ33A Jingdao

TVS диод (супрессор) 33 В, 3000 Вт, однонаправленный, DO-214AB (SMC)

MPN
SMDJ33A
Бренд
Jingdao
Артикул RU
122587

Основные параметры

Серия
SMDJ
Конфигурация
Однонаправленный
Пиковая мощность рассеивания, Вт
3000
Напряжение несрабатывания, В
33
Минимальное напряжение срабатывания, В
36,7
Максимальное напряжение срабатывания, В
40,6
Все характеристики
Документация
257 шт в наличии11,46 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

14 параметров из источника

Электрические параметры

Пиковая мощность рассеивания, Вт
3000
Напряжение несрабатывания, В
33
Минимальное напряжение срабатывания, В
36,7
Максимальное напряжение срабатывания, В
40,6
Максимальное напряжение ограничения, В
53,3
Максимальный импульсный ток (Ipp), А
56,3
Ток утечки, мкА
2

Монтаж и корпус

Корпус
DO-214AB (SMC)
Тип монтажа
поверхностный (SMT)

Условия эксплуатации

Диапазон рабочих температур
-65...+150 °С

Упаковка и вес

Вес брутто
0.45
Упаковка
REEL, 3000 шт.

Другие параметры

Серия
SMDJ
Конфигурация
Однонаправленный

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet SMDJ33A

Технические параметры, размеры и рекомендации производителя

Скачать

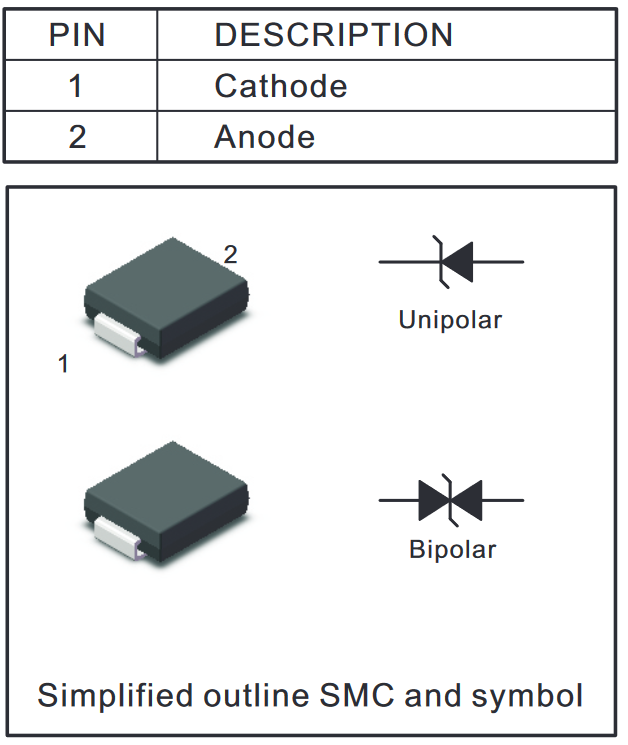

Миниатюра: Схема SMDJ33A
IMAGE · Схема

Схема SMDJ33A

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 04.08.2026
Источник / остаток
Каталог RU Electronics · 257 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
45 / 212 шт в упаковке
Date code / партия
Год / маркировка: 2024
Документация
Datasheet: 1

Описание

SMDJ33A Однонаправленный TVS диод (супрессор) 33 Вольт в корпусе DO-214AB (SMC) для поверхностного монтажа. Максимальная импульсная мощность рассеивания 3000 Вт. Предназначен для защиты цепей от помех, вызванных грозовыми разрядами, переходными процессами и прочих.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202445 шт145 шт
2024212 шт1212 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарSMDJ33AJingdaoАрт. RU 122587
11,46 ₽257 шт по каталогу
Параметрический вариантJingdaoSMDJ33CAАрт. RU 122586
11,46 ₽4 400 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантJingdaoSMDJ36AАрт. RU 122585
11,46 ₽3 150 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантJingdaoSMDJ24AАрт. RU 122589
11,46 ₽5 800 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантJingdaoSMDJ48AАрт. RU 122583
11,46 ₽2 050 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

КорпусDO-214AB (SMC)DO-214AB (SMC)СовпадаетDO-214AB (SMC)СовпадаетDO-214AB (SMC)СовпадаетDO-214AB (SMC)Совпадает
Тип монтажаповерхностный (SMT)поверхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадает
КонфигурацияОднонаправленныйДвунаправленныйОтличаетсяОднонаправленныйСовпадаетОднонаправленныйСовпадаетОднонаправленныйСовпадает
Максимальный импульсный ток (Ipp), А56,356,3Совпадает51,6Отличается77,1Отличается38,8Отличается
Напряжение несрабатывания, В3333Совпадает36Отличается24Отличается48Отличается
  • Параметрический вариантJingdaoSMDJ33CAАрт. RU 122586
    11,46 ₽4 400 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Корпус
    ТекущийDO-214AB (SMC)АналогDO-214AB (SMC)Совпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Конфигурация
    ТекущийОднонаправленныйАналогДвунаправленныйОтличается
    Максимальный импульсный ток (Ipp), А
    Текущий56,3Аналог56,3Совпадает
    Напряжение несрабатывания, В
    Текущий33Аналог33Совпадает
    Открыть товар
  • Параметрический вариантJingdaoSMDJ36AАрт. RU 122585
    11,46 ₽3 150 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Корпус
    ТекущийDO-214AB (SMC)АналогDO-214AB (SMC)Совпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Конфигурация
    ТекущийОднонаправленныйАналогОднонаправленныйСовпадает
    Максимальный импульсный ток (Ipp), А
    Текущий56,3Аналог51,6Отличается
    Напряжение несрабатывания, В
    Текущий33Аналог36Отличается
    Открыть товар
  • Параметрический вариантJingdaoSMDJ24AАрт. RU 122589
    11,46 ₽5 800 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Корпус
    ТекущийDO-214AB (SMC)АналогDO-214AB (SMC)Совпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Конфигурация
    ТекущийОднонаправленныйАналогОднонаправленныйСовпадает
    Максимальный импульсный ток (Ipp), А
    Текущий56,3Аналог77,1Отличается
    Напряжение несрабатывания, В
    Текущий33Аналог24Отличается
    Открыть товар
  • Параметрический вариантJingdaoSMDJ48AАрт. RU 122583
    11,46 ₽2 050 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Корпус
    ТекущийDO-214AB (SMC)АналогDO-214AB (SMC)Совпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Конфигурация
    ТекущийОднонаправленныйАналогОднонаправленныйСовпадает
    Максимальный импульсный ток (Ipp), А
    Текущий56,3Аналог38,8Отличается
    Напряжение несрабатывания, В
    Текущий33Аналог48Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
