SMDJ36A Jingdao
TVS диод (супрессор) 36 В, 3000 Вт, однонаправленный, DO-214AB (SMC)
- MPN
- SMDJ36A
- Бренд
- Jingdao
- Артикул RU
- 122585
Основные параметры
- Конфигурация
- Однонаправленный
- Пиковая мощность рассеивания, Вт
- 3000
- Напряжение несрабатывания, В
- 36
- Минимальное напряжение срабатывания, В
- 40
- Максимальное напряжение срабатывания, В
- 44,2
- Максимальное напряжение ограничения, В
- 58,1
3 150 шт в наличии11,46 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Пиковая мощность рассеивания, Вт
- 3000
- Напряжение несрабатывания, В
- 36
- Минимальное напряжение срабатывания, В
- 40
- Максимальное напряжение срабатывания, В
- 44,2
- Максимальное напряжение ограничения, В
- 58,1
- Максимальный импульсный ток (Ipp), А
- 51,6
- Ток утечки, мкА
- 2
Монтаж и корпус
- Корпус
- DO-214AB (SMC)
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Диапазон рабочих температур
- -65...+150 °С
Упаковка и вес
- Вес брутто
- 0.45
- Упаковка
- 3000
Другие параметры
- Конфигурация
- Однонаправленный

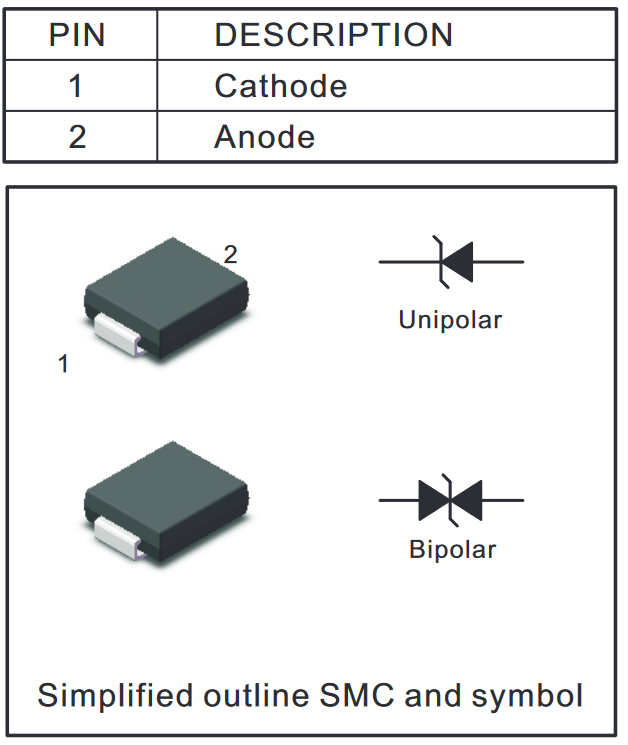

Документация и схема
Условия поставки
Обновлено 15.08.2026- Источник / остаток
- Каталог RU Electronics · 3 150 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 50 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
SMDJ36A Однонаправленный TVS диод (супрессор) 36 Вольт в корпусе DO-214AB (SMC) для поверхностного монтажа. Максимальная импульсная мощность рассеивания 3000 Вт. Предназначен для защиты цепей от помех, вызванных грозовыми разрядами, переходными процессами и прочих.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202450 шт3150 шт
20243 000 шт13 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарSMDJ36AJingdaoАрт. RU 122585 11,46 ₽3 150 шт по каталогу |  2,21 ₽8 750 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  1,95 ₽16 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  11,46 ₽662 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 11,46 ₽5 800 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Конфигурация | Однонаправленный | ОднонаправленныйСовпадает | ОднонаправленныйСовпадает | ОднонаправленныйСовпадает | ОднонаправленныйСовпадает |
| Корпус | DO-214AB (SMC) | DO-214AA (SMB)Отличается | DO-214AC (SMA)Отличается | DO-214AB (SMC)Совпадает | DO-214AB (SMC)Совпадает |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Максимальное напряжение ограничения, В | 58,1 | 58,1Совпадает | 58,1Совпадает | 53,3Отличается | 38,9Отличается |
| Максимальное напряжение срабатывания, В | 44,2 | 44,2Совпадает | 44,2Совпадает | 40,6Отличается | 29,5Отличается |
- 2,21 ₽8 750 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Конфигурация
- ТекущийОднонаправленныйАналогОднонаправленныйСовпадает
- Корпус
- ТекущийDO-214AB (SMC)АналогDO-214AA (SMB)Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное напряжение ограничения, В
- Текущий58,1Аналог58,1Совпадает
- Максимальное напряжение срабатывания, В
- Текущий44,2Аналог44,2Совпадает
- 1,95 ₽16 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Конфигурация
- ТекущийОднонаправленныйАналогОднонаправленныйСовпадает
- Корпус
- ТекущийDO-214AB (SMC)АналогDO-214AC (SMA)Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное напряжение ограничения, В
- Текущий58,1Аналог58,1Совпадает
- Максимальное напряжение срабатывания, В
- Текущий44,2Аналог44,2Совпадает
- 11,46 ₽662 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Конфигурация
- ТекущийОднонаправленныйАналогОднонаправленныйСовпадает
- Корпус
- ТекущийDO-214AB (SMC)АналогDO-214AB (SMC)Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное напряжение ограничения, В
- Текущий58,1Аналог53,3Отличается
- Максимальное напряжение срабатывания, В
- Текущий44,2Аналог40,6Отличается
- 11,46 ₽5 800 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Конфигурация
- ТекущийОднонаправленныйАналогОднонаправленныйСовпадает
- Корпус
- ТекущийDO-214AB (SMC)АналогDO-214AB (SMC)Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное напряжение ограничения, В
- Текущий58,1Аналог38,9Отличается
- Максимальное напряжение срабатывания, В
- Текущий44,2Аналог29,5Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
