SMDJ48CA Jingdao, TVS диод (супрессор) 48 В, 3000 Вт, двунаправленный, DO-214AB (SMC)

MPN: SMDJ48CA
Бренд: Jingdao
Артикул RU: 122592
Каталог обновлён: 26.07.2026

Источник / остаток: Каталог RU Electronics · 5 700 шт по данным каталога
Lead time: Со склада после подтверждения
MOQ: Уточняется при подтверждении
Кратность заказа: Не задана в источнике
Фасовка: 50 / 3 000 шт в упаковке
Date code / партия: Год / маркировка: 2024
Документация: Datasheet: 1

5 700 шт в наличии11,46 ₽

Закупка для юридических лиц

До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.

Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.

ДокументыСчёт, УПД и комплект закрывающих документов к поставке.

ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.

Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

Оплата и доставка Обсудить условия поставки

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу

PDF · Datasheet

Datasheet SMDJ48CA

Технические параметры, размеры и рекомендации производителя

Скачать

IMAGE · Схема

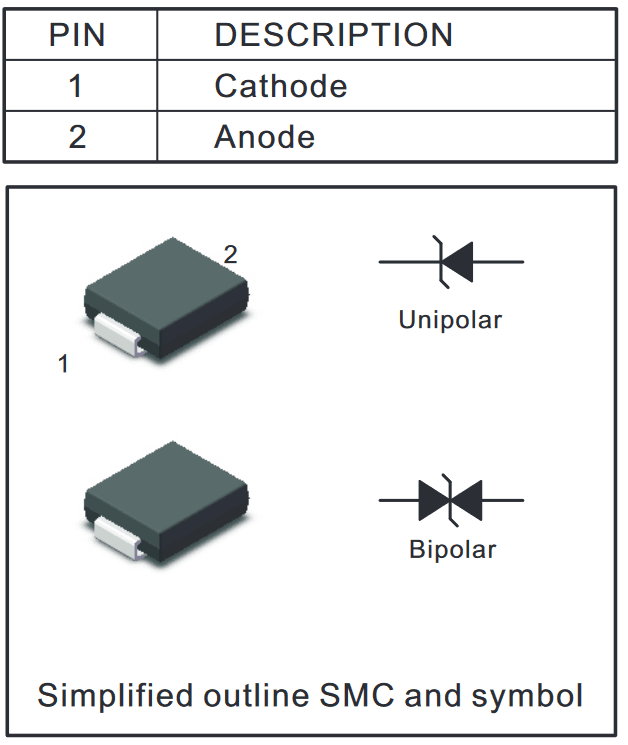

Схема SMDJ48CA

Габаритный чертёж и расположение контактов

Скачать

Характеристики

13 параметров из источника

Конфигурация: Двунаправленный
Пиковая мощность рассеивания, Вт: 3000
Напряжение несрабатывания, В: 48
Минимальное напряжение срабатывания, В: 53,3
Максимальное напряжение срабатывания, В: 58,9
Максимальное напряжение ограничения, В: 77,4
Максимальный импульсный ток (Ipp), А: 38,8
Ток утечки, мкА: 2
Вес брутто: 0.45
Упаковка: 3000
Корпус: DO-214AB (SMC)
Тип монтажа: Поверхностный
Диапазон рабочих температур: -65...+150 °С

Описание

SMDJ48CA Двунаправленный TVS диод (супрессор) 48 Вольт в корпусе DO-214AB (SMC) для поверхностного монтажа. Максимальная импульсная мощность рассеивания 3000 Вт. Предназначен для защиты цепей от помех, вызванных грозовыми разрядами, переходными процессами и прочих.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом

Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц

202450 шт542 700 шт

20243 000 шт13 000 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории

Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев	Текущий товарSMDJ48CAJingdaoАрт. RU 122592 11,46 ₽5 700 шт по каталогу	Параметрический вариантJingdaoSMDJ48AАрт. RU 122583 11,46 ₽2 250 шт по каталогу Совпадает 4 из 5 сравнимых параметров	Параметрический вариантCTKSMBJ48CAАрт. RU 122034 2,03 ₽11 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров	Параметрический вариантJingdaoSMDJ24CAАрт. RU 122588 11,46 ₽5 350 шт по каталогу Совпадает 3 из 5 сравнимых параметров	Параметрический вариантJingdaoSMDJ33CAАрт. RU 122586 11,46 ₽4 650 шт по каталогу Совпадает 3 из 5 сравнимых параметров
Конфигурация	Двунаправленный	ОднонаправленныйОтличается	ДвунаправленныйСовпадает	ДвунаправленныйСовпадает	ДвунаправленныйСовпадает
Корпус	DO-214AB (SMC)	DO-214AB (SMC)Совпадает	DO-214AA (SMB)Отличается	DO-214AB (SMC)Совпадает	DO-214AB (SMC)Совпадает
Тип монтажа	Поверхностный	ПоверхностныйСовпадает	ПоверхностныйСовпадает	ПоверхностныйСовпадает	ПоверхностныйСовпадает
Максимальное напряжение ограничения, В	77,4	77,4Совпадает	77,4Совпадает	38,9Отличается	53,3Отличается
Максимальное напряжение срабатывания, В	58,9	58,9Совпадает	58,9Совпадает	29,5Отличается	40,6Отличается

Параметрический вариантJingdaoSMDJ48AАрт. RU 122583
11,46 ₽2 250 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
Конфигурация
ТекущийДвунаправленныйАналогОднонаправленныйОтличается
Корпус
ТекущийDO-214AB (SMC)АналогDO-214AB (SMC)Совпадает
Тип монтажа
ТекущийПоверхностныйАналогПоверхностныйСовпадает
Максимальное напряжение ограничения, В
Текущий77,4Аналог77,4Совпадает
Максимальное напряжение срабатывания, В
Текущий58,9Аналог58,9Совпадает
Открыть товар
Параметрический вариантCTKSMBJ48CAАрт. RU 122034
2,03 ₽11 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
Конфигурация
ТекущийДвунаправленныйАналогДвунаправленныйСовпадает
Корпус
ТекущийDO-214AB (SMC)АналогDO-214AA (SMB)Отличается
Тип монтажа
ТекущийПоверхностныйАналогПоверхностныйСовпадает
Максимальное напряжение ограничения, В
Текущий77,4Аналог77,4Совпадает
Максимальное напряжение срабатывания, В
Текущий58,9Аналог58,9Совпадает
Открыть товар
Параметрический вариантJingdaoSMDJ24CAАрт. RU 122588
11,46 ₽5 350 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
Конфигурация
ТекущийДвунаправленныйАналогДвунаправленныйСовпадает
Корпус
ТекущийDO-214AB (SMC)АналогDO-214AB (SMC)Совпадает
Тип монтажа
ТекущийПоверхностныйАналогПоверхностныйСовпадает
Максимальное напряжение ограничения, В
Текущий77,4Аналог38,9Отличается
Максимальное напряжение срабатывания, В
Текущий58,9Аналог29,5Отличается
Открыть товар
Параметрический вариантJingdaoSMDJ33CAАрт. RU 122586
11,46 ₽4 650 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
Конфигурация
ТекущийДвунаправленныйАналогДвунаправленныйСовпадает
Корпус
ТекущийDO-214AB (SMC)АналогDO-214AB (SMC)Совпадает
Тип монтажа
ТекущийПоверхностныйАналогПоверхностныйСовпадает
Максимальное напряжение ограничения, В
Текущий77,4Аналог53,3Отличается
Максимальное напряжение срабатывания, В
Текущий58,9Аналог40,6Отличается
Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
