Datasheet SMA 3401
Технические параметры, размеры и рекомендации производителя

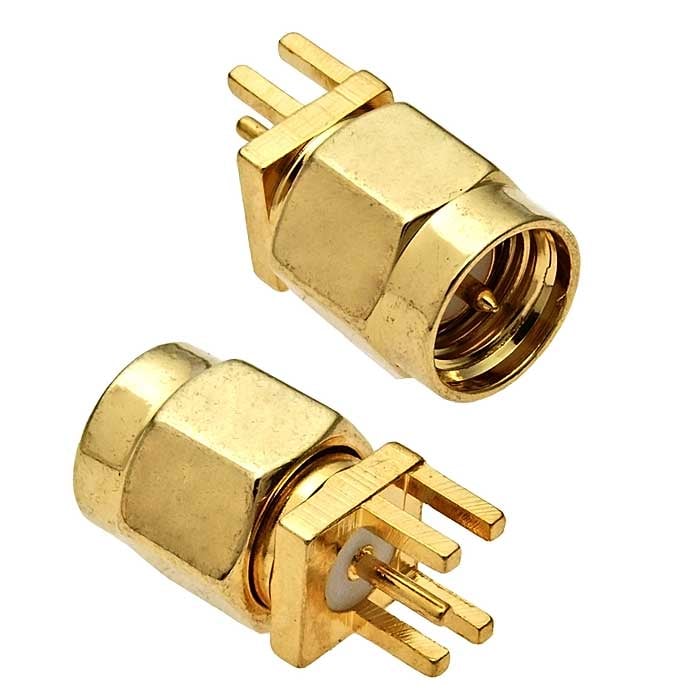

Разъём высокочастотный RUICHI SMA 3401
на плату
- MPN
- SMA 3401
- Бренд
- Ruichi
- Артикул RU
- 105418
Основные параметры
- Диапазон рабочих частот, ГГц
- 0...6
- Волновое сопротивление, Ом
- 50
- Коэффициент стоячей волны
- не более 1,2
- Контактное сопротивление, мОм, не более
- центральный контакт - 3; контакт корпуса - 2
- Сопротивление изоляции, МОм, не менее
- 5000
- Материал изолятора
- PTFE
2 820 шт в наличии63,93 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Диапазон рабочих частот, ГГц
- 0...6
- Волновое сопротивление, Ом
- 50
- Контактное сопротивление, мОм, не более
- центральный контакт - 3; контакт корпуса - 2
- Сопротивление изоляции, МОм, не менее
- 5000
Монтаж и корпус
- Материал изолятора
- PTFE
- Материал корпуса
- латунь с никелевым покрытием
Условия эксплуатации
- Диапазон рабочих температур, °C
- -55...+125
Упаковка и вес
- Вес брутто
- 3.09
- Транспортная упаковка: размер/кол-во
- 42*28*18.5/5000
Другие параметры
- Коэффициент стоячей волны
- не более 1,2
- Количество соединений/ разъединений, циклов, не менее
- 500
- Тип разъёма
- Разъем высокочастотный серии SMA, вилка (M)
Документация и схема
Условия поставки
Обновлено 29.08.2026- Источник / остаток
- Каталог RU Electronics · 2 820 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 10 / 50 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet: 1
Описание
Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202610 шт220 шт
202650 шт562 800 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарSMA 3401RUICHIАрт. RU 105418 63,93 ₽2 820 шт по каталогу |  99,72 ₽450 шт по каталогу Совпадает 2 из 4 сравнимых параметров |  129,30 ₽3 355 шт по каталогу Совпадает 2 из 4 сравнимых параметров |  23,66 ₽25 шт по каталогу Совпадает 2 из 4 сравнимых параметров |  34,37 ₽33 175 шт по каталогу Совпадает 2 из 4 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | Разъем высокочастотный серии SMA, вилка (M) | —Нет данных | —Нет данных | Разъем высокочастотный серии SMA (вилка)Отличается | SMA-FОтличается |
| Материал корпуса | латунь с никелевым покрытием | латуньОтличается | латуньОтличается | —Нет данных | —Нет данных |
| Волновое сопротивление, Ом | 50 | 50Совпадает | 50Совпадает | 50Совпадает | 50Совпадает |
| Диапазон рабочих частот, ГГц | 0...6 | 3Отличается | до 6Отличается | до 6Отличается | до 6Отличается |
| Сопротивление изоляции, МОм, не менее | 5000 | 5000Совпадает | 5000Совпадает | 5000Совпадает | 5000Совпадает |
- 99,72 ₽450 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
- Тип разъёма
- ТекущийРазъем высокочастотный серии SMA, вилка (M)Аналог—Нет данных
- Материал корпуса
- Текущийлатунь с никелевым покрытиемАналоглатуньОтличается
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущий0...6Аналог3Отличается
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
- 129,30 ₽3 355 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
- Тип разъёма
- ТекущийРазъем высокочастотный серии SMA, вилка (M)Аналог—Нет данных
- Материал корпуса
- Текущийлатунь с никелевым покрытиемАналоглатуньОтличается
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущий0...6Аналогдо 6Отличается
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
- 23,66 ₽25 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
- Тип разъёма
- ТекущийРазъем высокочастотный серии SMA, вилка (M)АналогРазъем высокочастотный серии SMA (вилка)Отличается
- Материал корпуса
- Текущийлатунь с никелевым покрытиемАналог—Нет данных
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущий0...6Аналогдо 6Отличается
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
- 34,37 ₽33 175 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
- Тип разъёма
- ТекущийРазъем высокочастотный серии SMA, вилка (M)АналогSMA-FОтличается
- Материал корпуса
- Текущийлатунь с никелевым покрытиемАналог—Нет данных
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущий0...6Аналогдо 6Отличается
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
