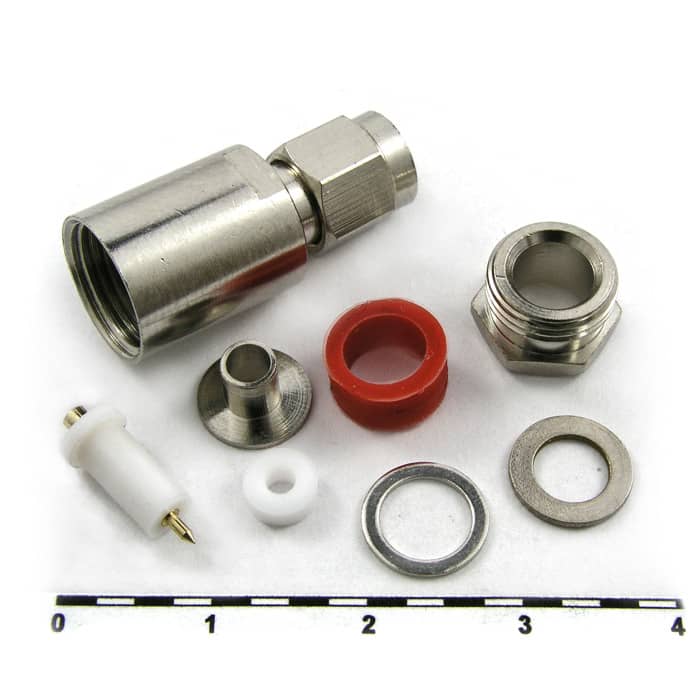

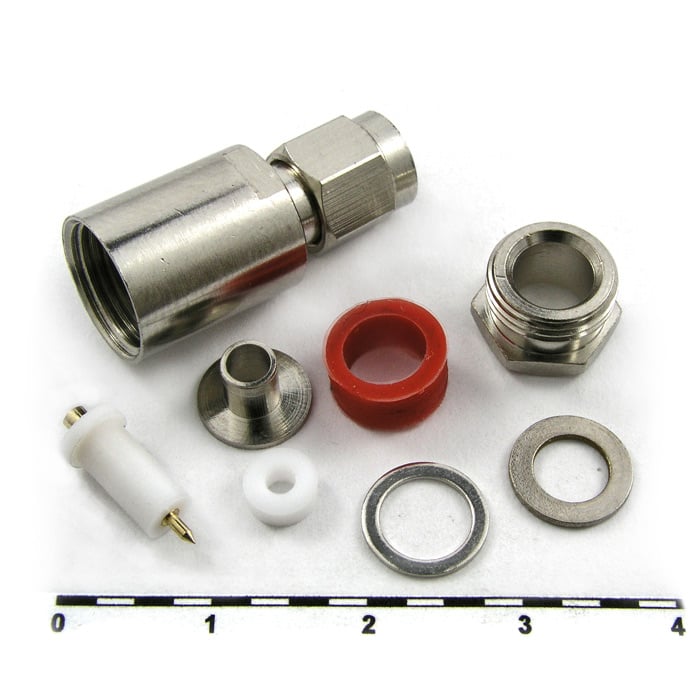

Разъём высокочастотный RUICHI SMA-S58P

вилка на кабель под пайку

MPN
SMA-S58P
Бренд
Ruichi
Артикул RU
71938

Основные параметры

Описание
Разъем высокочастотный SMA
Диапазон рабочих частот, ГГц
3
Волновое сопротивление, Ом
50
Сопротивление изоляции, МОм, не менее
5000
Диэлектрическая прочность, В
1000
Материал контакта
латунь
Все характеристики
Документация
Под заказ104,96 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

15 параметров из источника

Электрические параметры

Диапазон рабочих частот, ГГц
3
Волновое сопротивление, Ом
50
Сопротивление изоляции, МОм, не менее
5000
Диэлектрическая прочность, В
1000

Монтаж и корпус

Материал контакта
латунь
Покрытие контакта
золото
Материал изолятора
PTFE
Материал корпуса
латунь
Глубина, мм
22
Ширина, мм
9,4

Условия эксплуатации

Диапазон рабочих температур, °C
-65...+165

Упаковка и вес

Вес брутто
6.21
Транспортная упаковка: размер/кол-во
42*28*18.5/4000

Другие параметры

Описание
Разъем высокочастотный SMA
Количество соединений/ разъединений, циклов, не менее
500

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet SMA-S58P

Технические параметры, размеры и рекомендации производителя

Скачать

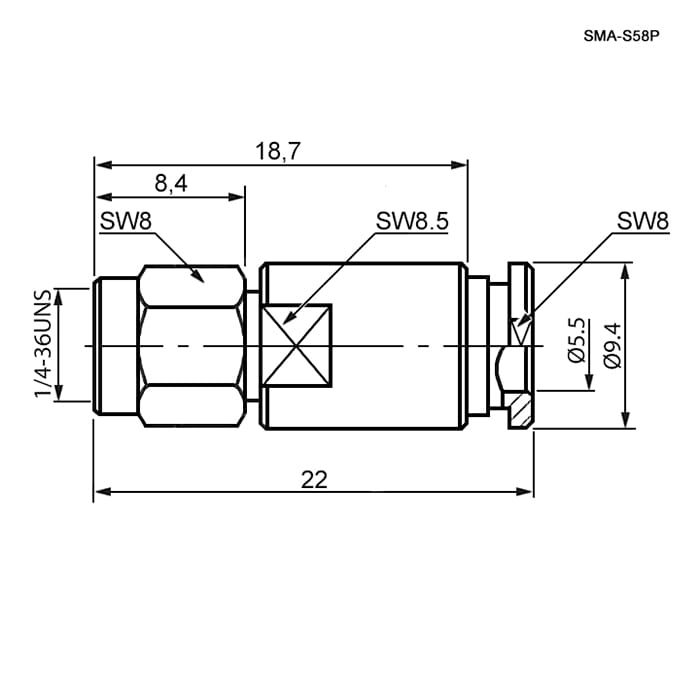

Миниатюра: Схема SMA-S58P
IMAGE · Схема

Схема SMA-S58P

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 24.09.2026
Источник / остаток
Каталог RU Electronics · 4 000 шт ожидается
Lead time
Уточняется при подтверждении
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
25 шт в упаковке
Date code / партия
Год / маркировка партии не указаны
Документация
Datasheet: 1

Описание

Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарSMA-S58PRUICHIАрт. RU 71938
104,96 ₽Под заказ
Параметрический вариантRUICHISMA-C213FАрт. RU 90901
61,39 ₽250 шт по каталогу

Совпадает 3 из 3 сравнимых параметров

Параметрический вариантRUICHISMA-J2/SMC-JY2-RG178-30Арт. RU 82619
197,74 ₽78 шт по каталогу

Совпадает 3 из 4 сравнимых параметров

Параметрический вариантRUICHISMA-P/SMA-J-RG316-30Арт. RU 82605
129,30 ₽1 625 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантRUICHIRP-SMA-PRАрт. RU 89533
56,49 ₽120 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Материал корпусалатуньлатуньСовпадаетлатуньСовпадаетлатуньСовпадаетлатуньСовпадает
Волновое сопротивление, Ом5050Совпадает50Совпадает50Совпадает50Совпадает
Диапазон рабочих частот, ГГц3—Нет данных—Нет данныхдо 6Отличаетсядо 12,4Отличается
Сопротивление изоляции, МОм, не менее50005000Совпадает5000Совпадает5000Совпадает5000Совпадает
Диапазон рабочих температур, °C-65...+165—Нет данных-55...+155Отличается-55 ...+155Отличается-55 ...+155Отличается
  • Параметрический вариантRUICHISMA-C213FАрт. RU 90901
    61,39 ₽250 шт по каталогу

    Совпадает 3 из 3 сравнимых параметров

    Материал корпуса
    ТекущийлатуньАналоглатуньСовпадает
    Волновое сопротивление, Ом
    Текущий50Аналог50Совпадает
    Диапазон рабочих частот, ГГц
    Текущий3Аналог—Нет данных
    Сопротивление изоляции, МОм, не менее
    Текущий5000Аналог5000Совпадает
    Диапазон рабочих температур, °C
    Текущий-65...+165Аналог—Нет данных
    Открыть товар
  • Параметрический вариантRUICHISMA-J2/SMC-JY2-RG178-30Арт. RU 82619
    197,74 ₽78 шт по каталогу

    Совпадает 3 из 4 сравнимых параметров

    Материал корпуса
    ТекущийлатуньАналоглатуньСовпадает
    Волновое сопротивление, Ом
    Текущий50Аналог50Совпадает
    Диапазон рабочих частот, ГГц
    Текущий3Аналог—Нет данных
    Сопротивление изоляции, МОм, не менее
    Текущий5000Аналог5000Совпадает
    Диапазон рабочих температур, °C
    Текущий-65...+165Аналог-55...+155Отличается
    Открыть товар
  • Параметрический вариантRUICHISMA-P/SMA-J-RG316-30Арт. RU 82605
    129,30 ₽1 625 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Материал корпуса
    ТекущийлатуньАналоглатуньСовпадает
    Волновое сопротивление, Ом
    Текущий50Аналог50Совпадает
    Диапазон рабочих частот, ГГц
    Текущий3Аналогдо 6Отличается
    Сопротивление изоляции, МОм, не менее
    Текущий5000Аналог5000Совпадает
    Диапазон рабочих температур, °C
    Текущий-65...+165Аналог-55 ...+155Отличается
    Открыть товар
  • Параметрический вариантRUICHIRP-SMA-PRАрт. RU 89533
    56,49 ₽120 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Материал корпуса
    ТекущийлатуньАналоглатуньСовпадает
    Волновое сопротивление, Ом
    Текущий50Аналог50Совпадает
    Диапазон рабочих частот, ГГц
    Текущий3Аналогдо 12,4Отличается
    Сопротивление изоляции, МОм, не менее
    Текущий5000Аналог5000Совпадает
    Диапазон рабочих температур, °C
    Текущий-65...+165Аналог-55 ...+155Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
