Datasheet RP-SMA-PR
Технические параметры, размеры и рекомендации производителя
SMA / SMB / SMC

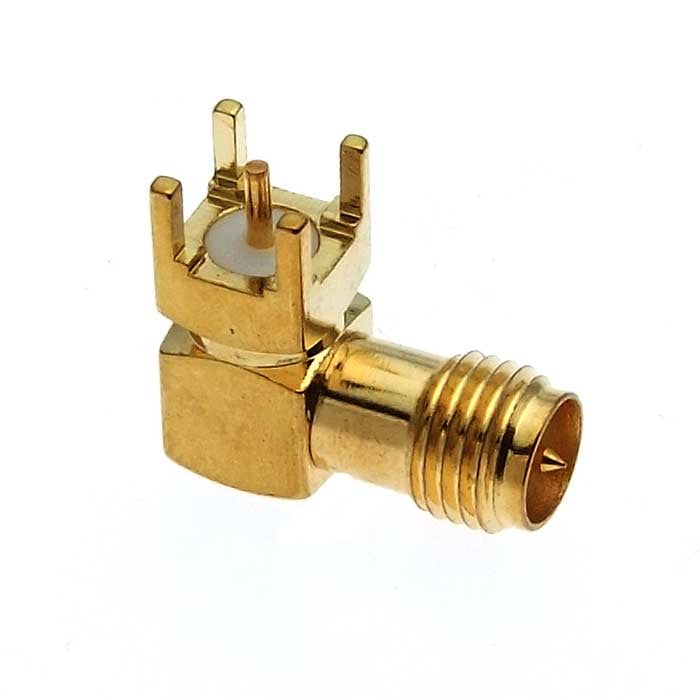

Разъём высокочастотный RUICHI RP-SMA-PR, угловой
Разъём высокочастотный RUICHI RP-SMA-PR, угловой
- MPN
- RP-SMA-PR
- Бренд
- Ruichi
- Артикул RU
- 89533
- Каталог обновлён
- 30.07.2026
- Источник / остаток
- Каталог RU Electronics · 800 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 10 / 50 шт в упаковке
- Date code / партия
- Год / маркировка: 2025 / 2026
- Документация
- Datasheet: 1
800 шт в наличии50,75 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

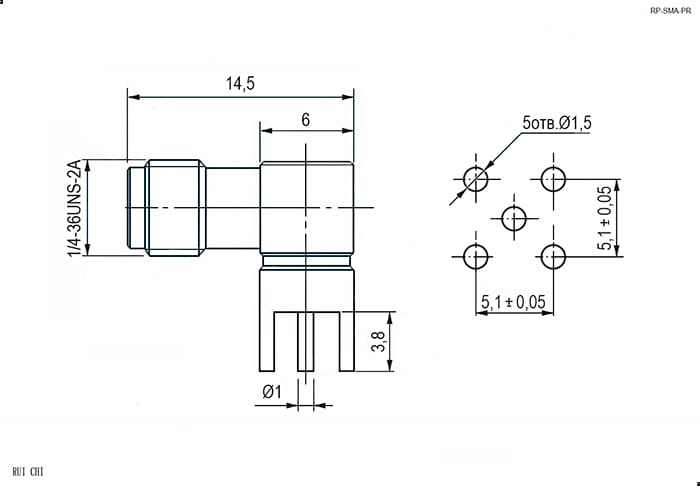

Документация и схема
Характеристики
- Диапазон рабочих частот, ГГц
- до 12,4
- Волновое сопротивление, Ом
- 50
- Затухание
- 0,15 дБ для 6 ГГц
- Контактное сопротивление, мОм, не более
- ц.к./ б.к. - не более 3/ 2,5
- Сопротивление изоляции, МОм, не менее
- 5000
- Диэлектрическая прочность, В
- 1000
- Степень защиты
- IP67
- Вес брутто
- 3.09
- Транспортная упаковка: размер/кол-во
- 42*28*18.5/4000
- Способ монтажа
- пайка в плату
- Диапазон рабочих температур, °C
- -55 ...+155
- Тип разъёма
- Разъем высокочастотный серии SMA
- Материал корпуса
- латунь
Описание
Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202510 шт550 шт
202550 шт150 шт
202650 шт14700 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарRP-SMA-PRRUICHIАрт. RU 89533 50,75 ₽800 шт по каталогу |  44,65 ₽950 шт ожидается по каталогу Совпадает 2 из 4 сравнимых параметров |  80,79 ₽160 шт по каталогу Совпадает 2 из 4 сравнимых параметров |  167,62 ₽135 шт по каталогу Совпадает 2 из 4 сравнимых параметров |  125,06 ₽300 шт ожидается по каталогу Совпадает 2 из 4 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | Разъем высокочастотный серии SMA | Разъем высокочастотный серии SMA (вилка)Отличается | F-P (вилка)/ SMA-P (вилка)Отличается | TNC-J (розетка)/ SMA-P (угловая вилка)Отличается | SMA-P (вилка)/SMA-J (розетка)Отличается |
| Материал корпуса | латунь | латуньСовпадает | латуньСовпадает | латуньСовпадает | латуньСовпадает |
| Способ монтажа | пайка в плату | на панель/ кабельная сторона - под пайкуОтличается | —Нет данных | —Нет данных | —Нет данных |
| Волновое сопротивление, Ом | 50 | 50Совпадает | 50Совпадает | 50Совпадает | 50Совпадает |
| Диапазон рабочих частот, ГГц | до 12,4 | —Нет данных | до 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Отличается | до 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Отличается | до 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Отличается |

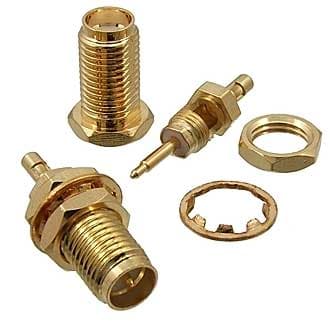

- 44,65 ₽950 шт ожидается по каталогу
Совпадает 2 из 4 сравнимых параметров
- Тип разъёма
- ТекущийРазъем высокочастотный серии SMAАналогРазъем высокочастотный серии SMA (вилка)Отличается
- Материал корпуса
- ТекущийлатуньАналоглатуньСовпадает
- Способ монтажа
- Текущийпайка в платуАналогна панель/ кабельная сторона - под пайкуОтличается
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 12,4Аналог—Нет данных
- 80,79 ₽160 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
- Тип разъёма
- ТекущийРазъем высокочастотный серии SMAАналогF-P (вилка)/ SMA-P (вилка)Отличается
- Материал корпуса
- ТекущийлатуньАналоглатуньСовпадает
- Способ монтажа
- Текущийпайка в платуАналог—Нет данных
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 12,4Аналогдо 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Отличается
- 167,62 ₽135 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
- Тип разъёма
- ТекущийРазъем высокочастотный серии SMAАналогTNC-J (розетка)/ SMA-P (угловая вилка)Отличается
- Материал корпуса
- ТекущийлатуньАналоглатуньСовпадает
- Способ монтажа
- Текущийпайка в платуАналог—Нет данных
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 12,4Аналогдо 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Отличается
- 125,06 ₽300 шт ожидается по каталогу
Совпадает 2 из 4 сравнимых параметров
- Тип разъёма
- ТекущийРазъем высокочастотный серии SMAАналогSMA-P (вилка)/SMA-J (розетка)Отличается
- Материал корпуса
- ТекущийлатуньАналоглатуньСовпадает
- Способ монтажа
- Текущийпайка в платуАналог—Нет данных
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 12,4Аналогдо 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
