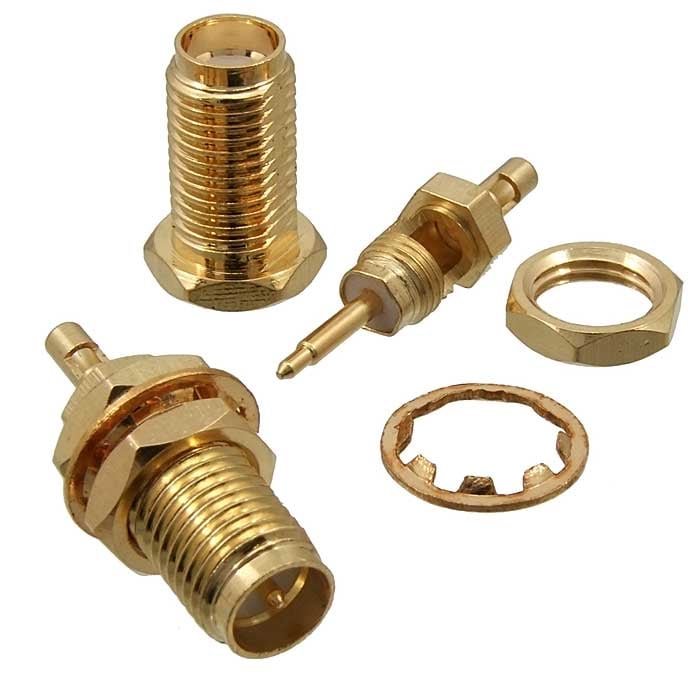

Разъём высокочастотный RUICHI RP-SMA-C1

13J, на панель

MPN
RP-SMA-C1,13J
Бренд
Ruichi
Артикул RU
89529

Основные параметры

Волновое сопротивление, Ом
50
Сопротивление изоляции, МОм, не менее
5000
Диэлектрическая прочность, В
1000
Размер установочного отверстия, мм
Ф6,5
Способ монтажа
на панель/ кабельная сторона - под пайку
Диапазон рабочих температур, °C
-55...+155
Все характеристики
Документация
Под заказ47,97 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

11 параметров из источника

Электрические параметры

Волновое сопротивление, Ом
50
Сопротивление изоляции, МОм, не менее
5000
Диэлектрическая прочность, В
1000

Монтаж и корпус

Размер установочного отверстия, мм
Ф6,5
Способ монтажа
на панель/ кабельная сторона - под пайку
Материал корпуса
латунь
Глубина, мм
20,0

Условия эксплуатации

Диапазон рабочих температур, °C
-55...+155

Упаковка и вес

Вес брутто
3.26
Транспортная упаковка: размер/кол-во
28.5*21*19/1000

Другие параметры

Тип разъёма
Разъем высокочастотный серии SMA (вилка)

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet RP-SMA-C1,13J

Технические параметры, размеры и рекомендации производителя

Скачать

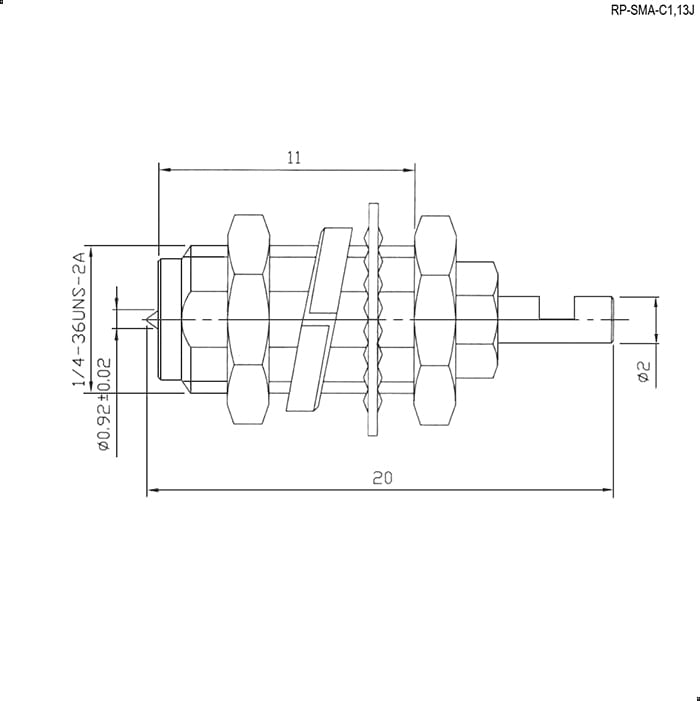

Миниатюра: Схема RP-SMA-C1,13J
IMAGE · Схема

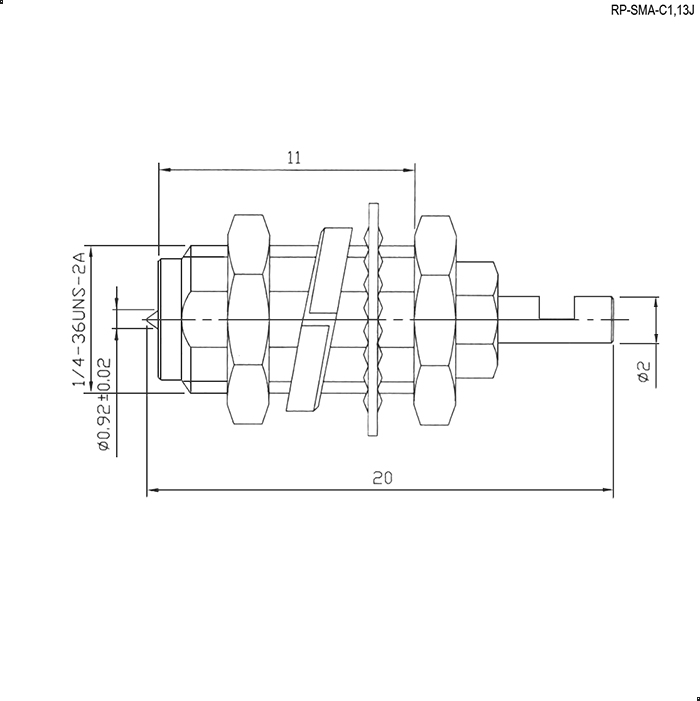

Схема RP-SMA-C1,13J

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 14.10.2026
Источник / остаток
Каталог RU Electronics · 1 000 шт ожидается
Lead time
Уточняется при подтверждении
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
50 шт в упаковке
Date code / партия
Год / маркировка партии не указаны
Документация
Datasheet: 1

Описание

Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.
