Datasheet RP-SMA-C178J
Технические параметры, размеры и рекомендации производителя

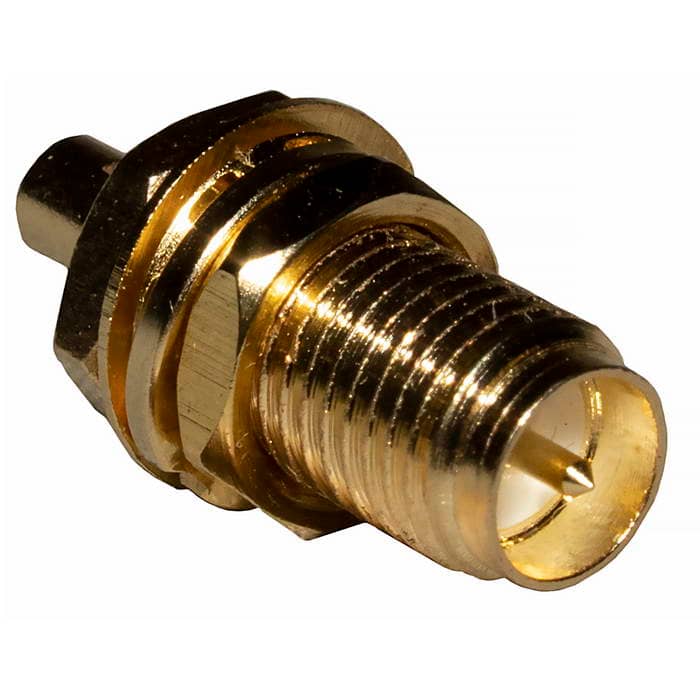

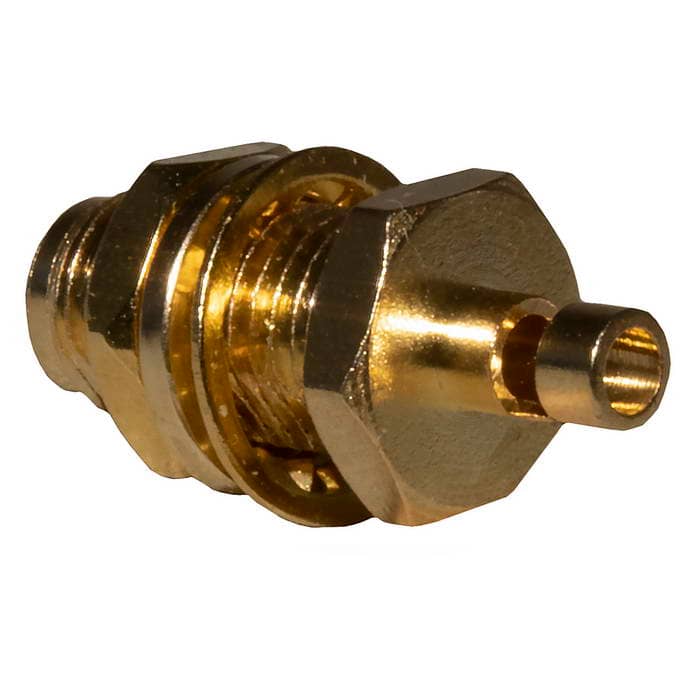

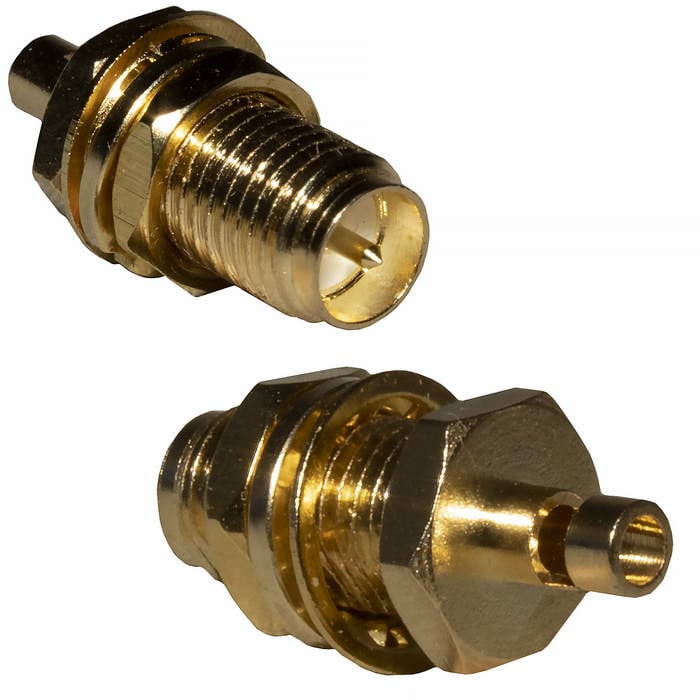

Высокочастотный разъём RUICHI RP-SMA-C178J
- MPN
- RP-SMA-C178J
- Бренд
- Ruichi
- Артикул RU
- 113031
Основные параметры
- Тип кабеля
- RG178
- Диапазон рабочих частот, ГГц
- до 6
- Волновое сопротивление, Ом
- 50
- Контактное сопротивление, мОм, не более
- ц.к./ б.к. - не более 3/ 2
- Сопротивление изоляции, МОм, не менее
- 5000
- Диэлектрическая прочность, В
- 1000
25 шт в наличии23,66 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Диапазон рабочих частот, ГГц
- до 6
- Волновое сопротивление, Ом
- 50
- Контактное сопротивление, мОм, не более
- ц.к./ б.к. - не более 3/ 2
- Сопротивление изоляции, МОм, не менее
- 5000
- Диэлектрическая прочность, В
- 1000
Монтаж и корпус
- Материал контакта
- центральный контакт - позолоченная латунь (HPb59-1); корпус - никелированная латунь (HPb-59-1)
- Материал изолятора
- PTFE
- Диаметр кабеля, мм
- 1,78
- Размер установочного отверстия, мм
- Ф6,5
- Способ монтажа
- на панель/ кабельная сторона - под пайку
- Глубина, мм
- 18,0
- Ширина, мм
- 8,0
Условия эксплуатации
- Диапазон рабочих температур, °C
- -55...+155
Упаковка и вес
- Вес брутто
- 3.00
- Транспортная упаковка: размер/кол-во
- 42*28*18.5/700
Другие параметры
- Тип кабеля
- RG178
- Количество соединений/ разъединений, циклов, не менее
- 500
- Резьба
- 1/4-36UNS-2А
- Тип разъёма
- Разъем высокочастотный серии SMA (вилка)

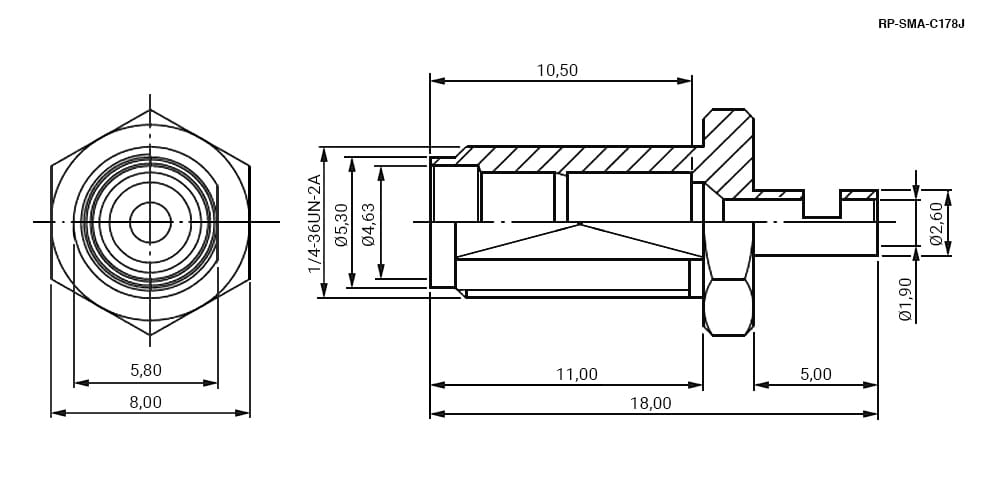

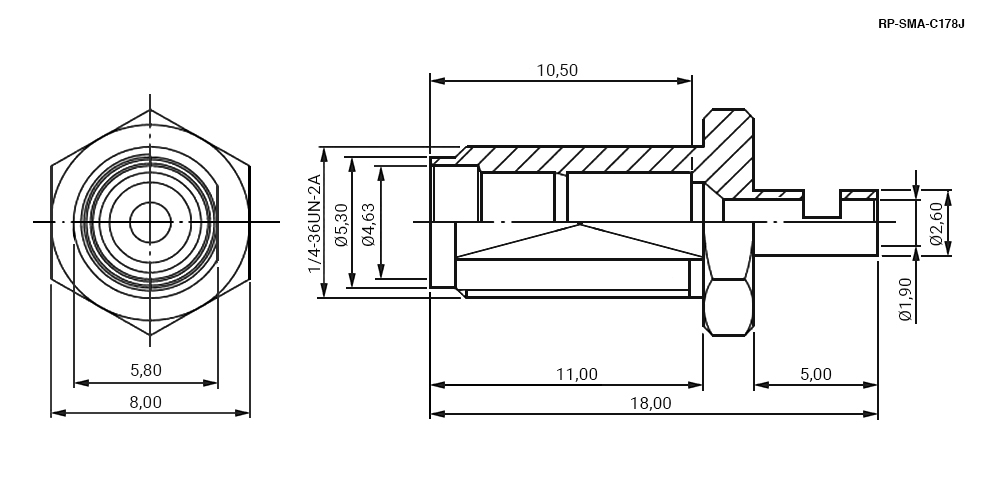

Документация и схема
Условия поставки
Обновлено 26.07.2026- Источник / остаток
- Каталог RU Electronics · 25 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 25 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet: 1
Описание
Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы. По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202325 шт125 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарRP-SMA-C178JRUICHIАрт. RU 113031 23,66 ₽25 шт по каталогу |  47,97 ₽850 шт по каталогу Совпадает 4 из 4 сравнимых параметров |  129,30 ₽3 355 шт по каталогу Совпадает 3 из 3 сравнимых параметров |  34,37 ₽33 175 шт по каталогу Совпадает 3 из 4 сравнимых параметров |  48,21 ₽2 350 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | Разъем высокочастотный серии SMA (вилка) | Разъем высокочастотный серии SMA (вилка)Совпадает | —Нет данных | SMA-FОтличается | Разъем высокочастотный серии SMA (вилка), реверсивныйОтличается |
| Способ монтажа | на панель/ кабельная сторона - под пайку | на панель/ кабельная сторона - под пайкуСовпадает | —Нет данных | —Нет данных | на панель / кабельная сторона - под обжатиеОтличается |
| Волновое сопротивление, Ом | 50 | 50Совпадает | 50Совпадает | 50Совпадает | 50Совпадает |
| Диапазон рабочих частот, ГГц | до 6 | —Нет данных | до 6Совпадает | до 6Совпадает | до 6Совпадает |
| Сопротивление изоляции, МОм, не менее | 5000 | 5000Совпадает | 5000Совпадает | 5000Совпадает | 5000Совпадает |
- 47,97 ₽850 шт по каталогу
Совпадает 4 из 4 сравнимых параметров
- Тип разъёма
- ТекущийРазъем высокочастотный серии SMA (вилка)АналогРазъем высокочастотный серии SMA (вилка)Совпадает
- Способ монтажа
- Текущийна панель/ кабельная сторона - под пайкуАналогна панель/ кабельная сторона - под пайкуСовпадает
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 6Аналог—Нет данных
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
- 129,30 ₽3 355 шт по каталогу
Совпадает 3 из 3 сравнимых параметров
- Тип разъёма
- ТекущийРазъем высокочастотный серии SMA (вилка)Аналог—Нет данных
- Способ монтажа
- Текущийна панель/ кабельная сторона - под пайкуАналог—Нет данных
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 6Аналогдо 6Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
- 34,37 ₽33 175 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Тип разъёма
- ТекущийРазъем высокочастотный серии SMA (вилка)АналогSMA-FОтличается
- Способ монтажа
- Текущийна панель/ кабельная сторона - под пайкуАналог—Нет данных
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 6Аналогдо 6Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
- 48,21 ₽2 350 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем высокочастотный серии SMA (вилка)АналогРазъем высокочастотный серии SMA (вилка), реверсивныйОтличается
- Способ монтажа
- Текущийна панель/ кабельная сторона - под пайкуАналогна панель / кабельная сторона - под обжатиеОтличается
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 6Аналогдо 6Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
