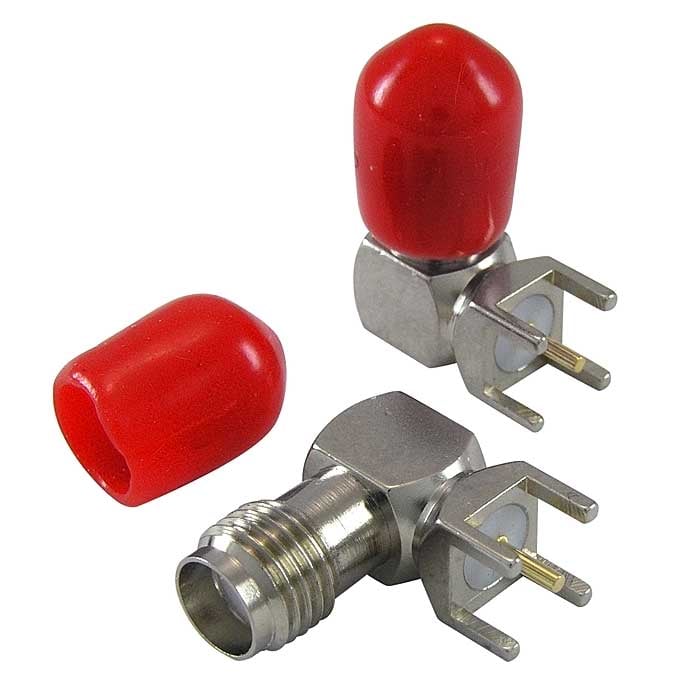

Разъём высокочастотный RUICHI SMA-JR
гнездо на плату, прямой угол
- MPN
- SMA-JR
- Бренд
- Ruichi
- Артикул RU
- 64941
Основные параметры
- Описание
- Разъем высокочастотный
- Диапазон рабочих частот, ГГц
- до 6
- Волновое сопротивление, Ом
- 50
- Контактное сопротивление, мОм, не более
- 3
- Сопротивление изоляции, МОм, не менее
- 5000
- Диэлектрическая прочность, В
- 1000
33 175 шт в наличии34,37 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Диапазон рабочих частот, ГГц
- до 6
- Волновое сопротивление, Ом
- 50
- Контактное сопротивление, мОм, не более
- 3
- Сопротивление изоляции, МОм, не менее
- 5000
- Диэлектрическая прочность, В
- 1000
Монтаж и корпус
- Глубина, мм
- 14,8
- Высота, мм
- 13,6
Условия эксплуатации
- Диапазон рабочих температур, °C
- -65 ...+165
Упаковка и вес
- Вес брутто
- 3.13
- Транспортная упаковка: размер/кол-во
- 42*28*23.5/6400
Другие параметры
- Описание
- Разъем высокочастотный
- Количество соединений/ разъединений, циклов, не менее
- 500
- Тип разъёма
- SMA-F

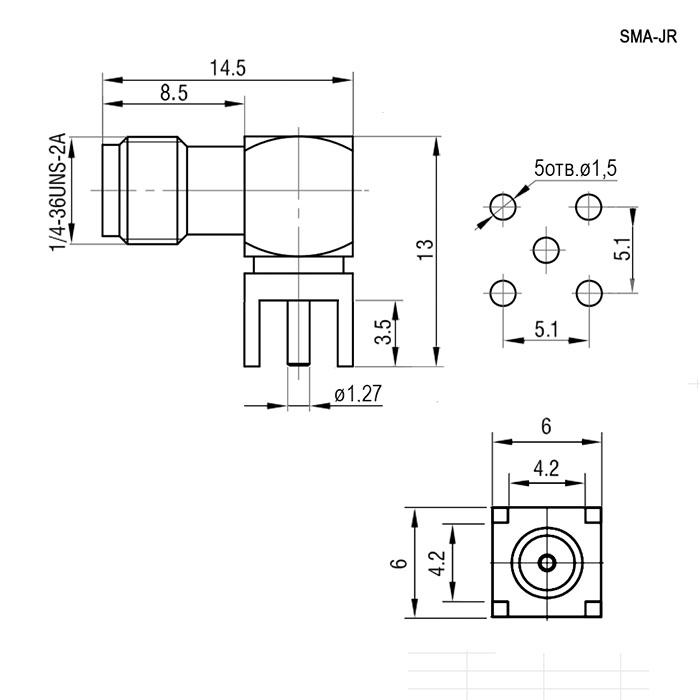

Документация и схема
Условия поставки
Обновлено 03.09.2026- Источник / остаток
- Каталог RU Electronics · 33 175 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 25 / 50 / 5 600 шт в упаковке
- Date code / партия
- Год / маркировка: 2025 / 2026
- Документация
- Datasheet: 1
Описание
Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202525 шт125 шт
202550 шт241 200 шт
202650 шт793 950 шт
20265 600 шт528 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарSMA-JRRUICHIАрт. RU 64941 34,37 ₽33 175 шт по каталогу |  129,30 ₽3 355 шт по каталогу Совпадает 3 из 4 сравнимых параметров |  137,82 ₽71 шт по каталогу Совпадает 3 из 4 сравнимых параметров |  159,62 ₽108 шт по каталогу Совпадает 3 из 4 сравнимых параметров |  40,39 ₽10 шт по каталогу Совпадает 3 из 4 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | SMA-F | —Нет данных | SMA-P (вилка)/ SMA-J (розетка)Отличается | SMA-P (вилка)/ SMC-JKW3 (розетка)Отличается | Гнездо (jack)Отличается |
| Волновое сопротивление, Ом | 50 | 50Совпадает | 50Совпадает | 50Совпадает | 50Совпадает |
| Диапазон рабочих частот, ГГц | до 6 | до 6Совпадает | до 6Совпадает | до 6Совпадает | до 6Совпадает |
| Сопротивление изоляции, МОм, не менее | 5000 | 5000Совпадает | 5000Совпадает | 5000Совпадает | 5000Совпадает |
| Контактное сопротивление, мОм, не более | 3 | центральный контакт - 3; внешний контакт - 2Отличается | —Нет данных | —Нет данных | —Нет данных |
- 129,30 ₽3 355 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Тип разъёма
- ТекущийSMA-FАналог—Нет данных
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 6Аналогдо 6Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
- Контактное сопротивление, мОм, не более
- Текущий3Аналогцентральный контакт - 3; внешний контакт - 2Отличается
- 137,82 ₽71 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Тип разъёма
- ТекущийSMA-FАналогSMA-P (вилка)/ SMA-J (розетка)Отличается
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 6Аналогдо 6Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
- Контактное сопротивление, мОм, не более
- Текущий3Аналог—Нет данных
- 159,62 ₽108 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Тип разъёма
- ТекущийSMA-FАналогSMA-P (вилка)/ SMC-JKW3 (розетка)Отличается
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 6Аналогдо 6Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
- Контактное сопротивление, мОм, не более
- Текущий3Аналог—Нет данных
- 40,39 ₽10 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Тип разъёма
- ТекущийSMA-FАналогГнездо (jack)Отличается
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 6Аналогдо 6Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
- Контактное сопротивление, мОм, не более
- Текущий3Аналог—Нет данных
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
