Datasheet RP-SMA-C58J
Технические параметры, размеры и рекомендации производителя
SMA / SMB / SMC
Разъём высокочастотный RUICHI RP-SMA-C58J, обжимной
Разъём высокочастотный RUICHI RP-SMA-C58J, обжимной
- MPN
- RP-SMA-C58J
- Бренд
- Ruichi
- Артикул RU
- 89527
- Каталог обновлён
- 01.08.2026
- Источник / остаток
- Каталог RU Electronics · 2 400 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 50 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
2 400 шт в наличии48,21 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

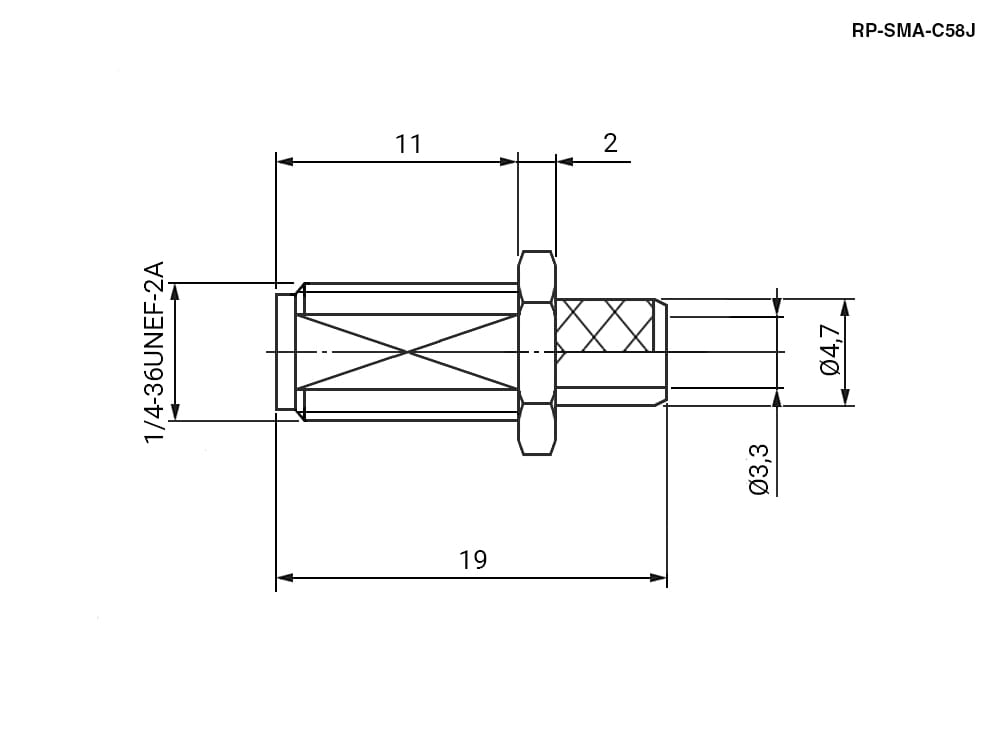

Документация и схема
Характеристики
- Тип кабеля
- RG58
- Диапазон рабочих частот, ГГц
- до 6
- Волновое сопротивление, Ом
- 50
- Коэффициент стоячей волны
- КСВн - 1,1+0,002f
- Затухание
- не более 0,15 дБ
- Сопротивление изоляции, МОм, не менее
- 5000
- Диэлектрическая прочность, В
- 1000 (при Uисп.dc=500 В)
- Материал контакта
- центральный контакт - медный сплав
- Материал изолятора
- тефлон
- Размер установочного отверстия, мм
- Ф6,5
- Вес, г
- 4
- Вес брутто
- 4.19
- Транспортная упаковка: размер/кол-во
- 42*28*23.5/5000
- Способ монтажа
- на панель / кабельная сторона - под обжатие
- Диапазон рабочих температур, °C
- -55...+155
- Тип разъёма
- Разъем высокочастотный серии SMA (вилка), реверсивный
- Глубина, мм
- в сборе - 21
- Высота, мм
- 8
Описание
Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202550 шт482 400 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарRP-SMA-C58JRUICHIАрт. RU 89527 48,21 ₽2 400 шт по каталогу |  62,46 ₽4 460 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  40,39 ₽4 550 шт по каталогу Совпадает 3 из 4 сравнимых параметров |  34,37 ₽40 950 шт по каталогу Совпадает 3 из 4 сравнимых параметров |  23,66 ₽50 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | Разъем высокочастотный серии SMA (вилка), реверсивный | Разъем высокочастотный серии SMA (розетка)Отличается | Гнездо (jack)Отличается | SMA-FОтличается | Разъем высокочастотный серии SMA (вилка)Отличается |
| Способ монтажа | на панель / кабельная сторона - под обжатие | на панель / кабельная сторона - под обжатиеСовпадает | —Нет данных | —Нет данных | на панель/ кабельная сторона - под пайкуОтличается |
| Волновое сопротивление, Ом | 50 | 50Совпадает | 50Совпадает | 50Совпадает | 50Совпадает |
| Сопротивление изоляции, МОм, не менее | 5000 | 5000Совпадает | 5000Совпадает | 5000Совпадает | 5000Совпадает |
| Диапазон рабочих частот, ГГц | до 6 | до 6Совпадает | до 6Совпадает | до 6Совпадает | до 6Совпадает |
- 62,46 ₽4 460 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем высокочастотный серии SMA (вилка), реверсивныйАналогРазъем высокочастотный серии SMA (розетка)Отличается
- Способ монтажа
- Текущийна панель / кабельная сторона - под обжатиеАналогна панель / кабельная сторона - под обжатиеСовпадает
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 6Аналогдо 6Совпадает
- 40,39 ₽4 550 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Тип разъёма
- ТекущийРазъем высокочастотный серии SMA (вилка), реверсивныйАналогГнездо (jack)Отличается
- Способ монтажа
- Текущийна панель / кабельная сторона - под обжатиеАналог—Нет данных
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 6Аналогдо 6Совпадает
- 34,37 ₽40 950 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Тип разъёма
- ТекущийРазъем высокочастотный серии SMA (вилка), реверсивныйАналогSMA-FОтличается
- Способ монтажа
- Текущийна панель / кабельная сторона - под обжатиеАналог—Нет данных
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 6Аналогдо 6Совпадает
- 23,66 ₽50 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем высокочастотный серии SMA (вилка), реверсивныйАналогРазъем высокочастотный серии SMA (вилка)Отличается
- Способ монтажа
- Текущийна панель / кабельная сторона - под обжатиеАналогна панель/ кабельная сторона - под пайкуОтличается
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 6Аналогдо 6Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
