Datasheet SMA-C316F
Технические параметры, размеры и рекомендации производителя

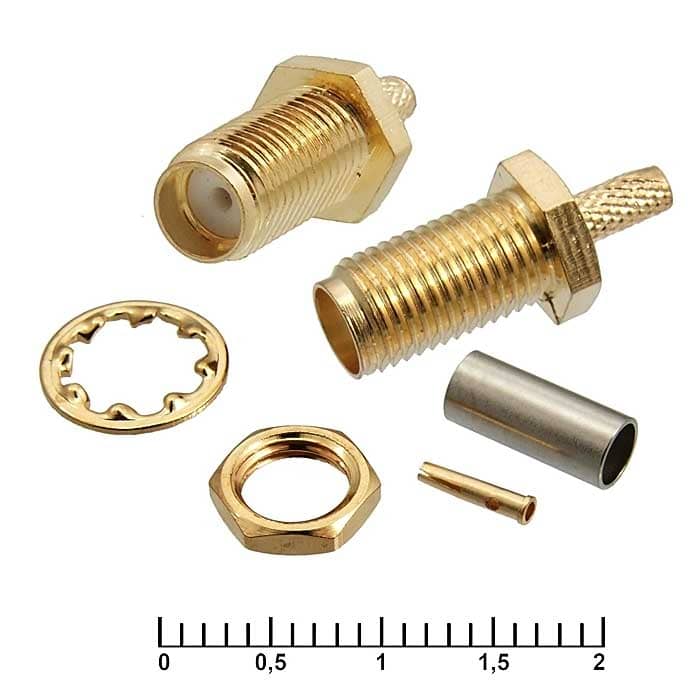

Разъём высокочастотный RUICHI SMA-C316F
крепление гайка
- MPN
- SMA-C316F
- Бренд
- Ruichi
- Артикул RU
- 92143
Основные параметры
- Тип кабеля
- RG316
- Диапазон рабочих частот, ГГц
- до 6
- Волновое сопротивление, Ом
- 50
- Сопротивление изоляции, МОм, не менее
- 5000
- Диэлектрическая прочность, В
- 1000 (при Uисп.dc=500 В)
- Материал контакта
- центральный контакт - медный сплав
10 шт в наличии40,39 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Диапазон рабочих частот, ГГц
- до 6
- Волновое сопротивление, Ом
- 50
- Сопротивление изоляции, МОм, не менее
- 5000
- Диэлектрическая прочность, В
- 1000 (при Uисп.dc=500 В)
Монтаж и корпус
- Материал контакта
- центральный контакт - медный сплав
- Материал изолятора
- тефлон
- Материал корпуса
- латунь
- Глубина, мм
- корпус - 19,5
Условия эксплуатации
- Диапазон рабочих температур, °C
- -55...+155
Упаковка и вес
- Вес брутто
- 3.08
- Транспортная упаковка: размер/кол-во
- 28.5*21*19/2500
Другие параметры
- Тип кабеля
- RG316
- Резьба
- 1/4-36UNS-2A
- Тип разъёма
- Гнездо (jack)

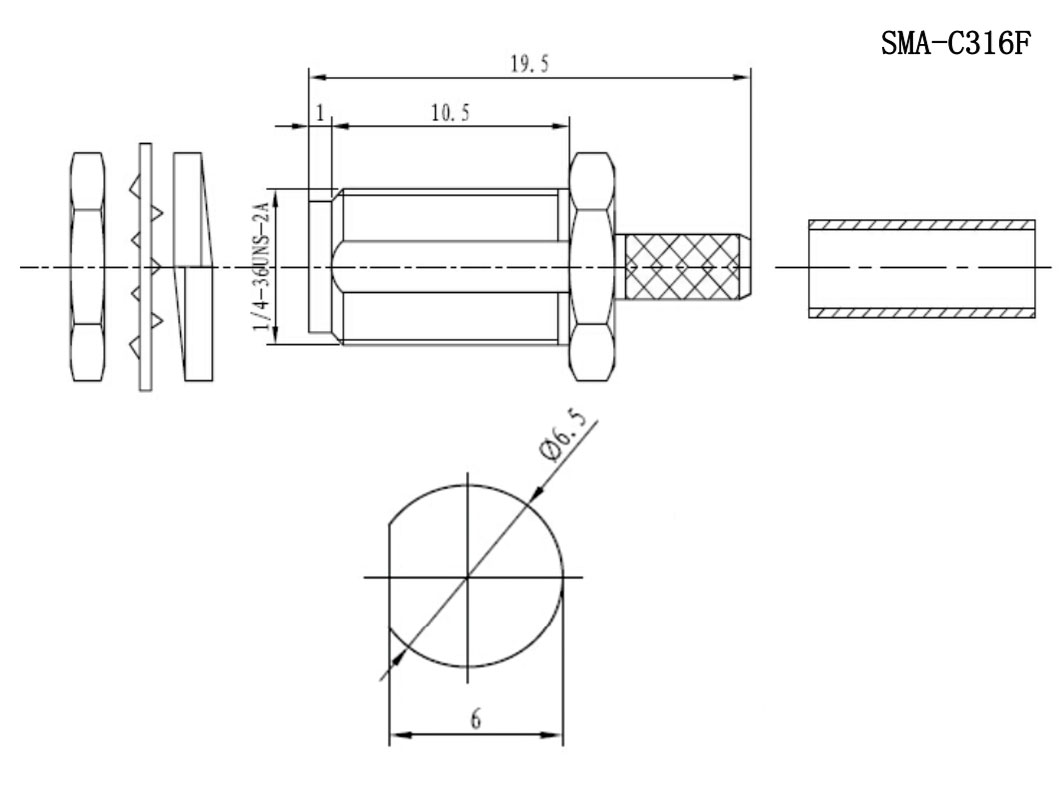

Документация и схема
Условия поставки
Обновлено 01.09.2026- Источник / остаток
- Каталог RU Electronics · 10 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 10 / 50 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
Описание
Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202510 шт110 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарSMA-C316FRUICHIАрт. RU 92143 40,39 ₽10 шт по каталогу |  61,39 ₽250 шт по каталогу Совпадает 4 из 4 сравнимых параметров |  129,30 ₽3 480 шт по каталогу Совпадает 4 из 4 сравнимых параметров |  137,82 ₽71 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  159,62 ₽108 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | Гнездо (jack) | Гнездо (jack)Совпадает | —Нет данных | SMA-P (вилка)/ SMA-J (розетка)Отличается | SMA-P (вилка)/ SMC-JKW3 (розетка)Отличается |
| Материал корпуса | латунь | латуньСовпадает | латуньСовпадает | латуньСовпадает | латуньСовпадает |
| Волновое сопротивление, Ом | 50 | 50Совпадает | 50Совпадает | 50Совпадает | 50Совпадает |
| Сопротивление изоляции, МОм, не менее | 5000 | 5000Совпадает | 5000Совпадает | 5000Совпадает | 5000Совпадает |
| Диапазон рабочих частот, ГГц | до 6 | —Нет данных | до 6Совпадает | до 6Совпадает | до 6Совпадает |
- 61,39 ₽250 шт по каталогу
Совпадает 4 из 4 сравнимых параметров
- Тип разъёма
- ТекущийГнездо (jack)АналогГнездо (jack)Совпадает
- Материал корпуса
- ТекущийлатуньАналоглатуньСовпадает
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 6Аналог—Нет данных
- 129,30 ₽3 480 шт по каталогу
Совпадает 4 из 4 сравнимых параметров
- Тип разъёма
- ТекущийГнездо (jack)Аналог—Нет данных
- Материал корпуса
- ТекущийлатуньАналоглатуньСовпадает
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 6Аналогдо 6Совпадает
- 137,82 ₽71 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийГнездо (jack)АналогSMA-P (вилка)/ SMA-J (розетка)Отличается
- Материал корпуса
- ТекущийлатуньАналоглатуньСовпадает
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 6Аналогдо 6Совпадает
- 159,62 ₽108 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийГнездо (jack)АналогSMA-P (вилка)/ SMC-JKW3 (розетка)Отличается
- Материал корпуса
- ТекущийлатуньАналоглатуньСовпадает
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 6Аналогдо 6Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
