Datasheet SMA-P/SMA-J-RG316-30
Технические параметры, размеры и рекомендации производителя
SMA / SMB / SMC

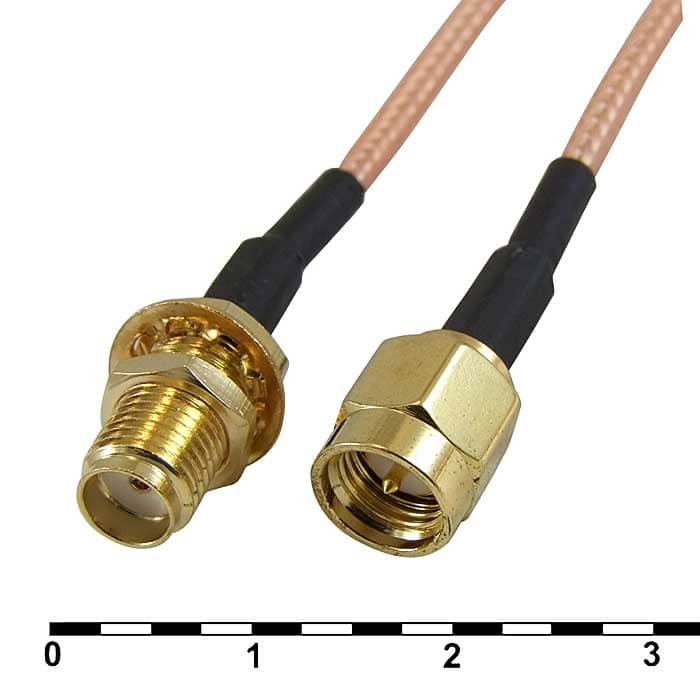

Разъём высокочастотный RUICHI SMA-P/SMA-J-RG316-30, длина 30 см
Разъём высокочастотный RUICHI SMA-P/SMA-J-RG316-30, длина 30 см
- MPN
- SMA-P/SMA-J-RG316-30
- Бренд
- Ruichi
- Артикул RU
- 82605
- Каталог обновлён
- 31.07.2026
- Источник / остаток
- Каталог RU Electronics · 750 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 25 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet: 1
750 шт в наличии118,85 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.
Документация и схема
Характеристики
- Описание
- Сборка кабельная SMA F-M
- Тип кабеля
- RG316
- Диапазон рабочих частот, ГГц
- до 6
- Волновое сопротивление, Ом
- 50
- Коэффициент стоячей волны
- КСВ (VSWR) - 1,3
- Контактное сопротивление, мОм, не более
- центральный контакт - 3; внешний контакт - 2
- Сопротивление изоляции, МОм, не менее
- 5000
- Диэлектрическая прочность, В
- 1000 (50 Гц, 1 мин.)
- Материал изолятора
- PTFE
- Диаметр кабеля, мм
- 2.5
- Длина кабеля, мм
- 300 ± 2
- Количество соединений/ разъединений, циклов, не менее
- 500
- Вес брутто
- 10.33
- Транспортная упаковка: размер/кол-во
- 42*28*23.5/1500
- Диапазон рабочих температур, °C
- -55 ...+155
- Материал корпуса
- латунь
Описание
Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202625 шт30750 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарSMA-P/SMA-J-RG316-30RUICHIАрт. RU 82605 118,85 ₽750 шт по каталогу |  122,02 ₽1 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  159,62 ₽133 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  197,74 ₽78 шт по каталогу Совпадает 4 из 4 сравнимых параметров |  140,18 ₽3 650 шт по каталогу Совпадает 3 из 4 сравнимых параметров |
|---|---|---|---|---|---|
| Материал корпуса | латунь | латуньСовпадает | латуньСовпадает | латуньСовпадает | латуньСовпадает |
| Волновое сопротивление, Ом | 50 | 50Совпадает | 50Совпадает | 50Совпадает | 50Совпадает |
| Диапазон рабочих частот, ГГц | до 6 | до 6Совпадает | до 6Совпадает | —Нет данных | до 6Совпадает |
| Сопротивление изоляции, МОм, не менее | 5000 | 5000Совпадает | 5000Совпадает | 5000Совпадает | —Нет данных |
| Диапазон рабочих температур, °C | -55 ...+155 | -55 ...+155Совпадает | -55 ...+155Совпадает | -55...+155Совпадает | -55 ...+165Отличается |
- 122,02 ₽1 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Материал корпуса
- ТекущийлатуньАналоглатуньСовпадает
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 6Аналогдо 6Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
- Диапазон рабочих температур, °C
- Текущий-55 ...+155Аналог-55 ...+155Совпадает
- 159,62 ₽133 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Материал корпуса
- ТекущийлатуньАналоглатуньСовпадает
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 6Аналогдо 6Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
- Диапазон рабочих температур, °C
- Текущий-55 ...+155Аналог-55 ...+155Совпадает
- 197,74 ₽78 шт по каталогу
Совпадает 4 из 4 сравнимых параметров
- Материал корпуса
- ТекущийлатуньАналоглатуньСовпадает
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 6Аналог—Нет данных
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
- Диапазон рабочих температур, °C
- Текущий-55 ...+155Аналог-55...+155Совпадает
- 140,18 ₽3 650 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Материал корпуса
- ТекущийлатуньАналоглатуньСовпадает
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 6Аналогдо 6Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог—Нет данных
- Диапазон рабочих температур, °C
- Текущий-55 ...+155Аналог-55 ...+165Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
