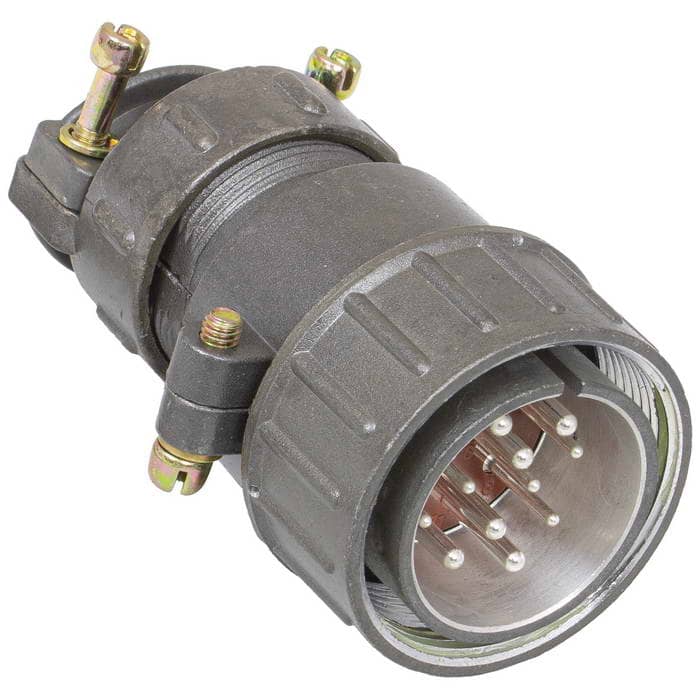

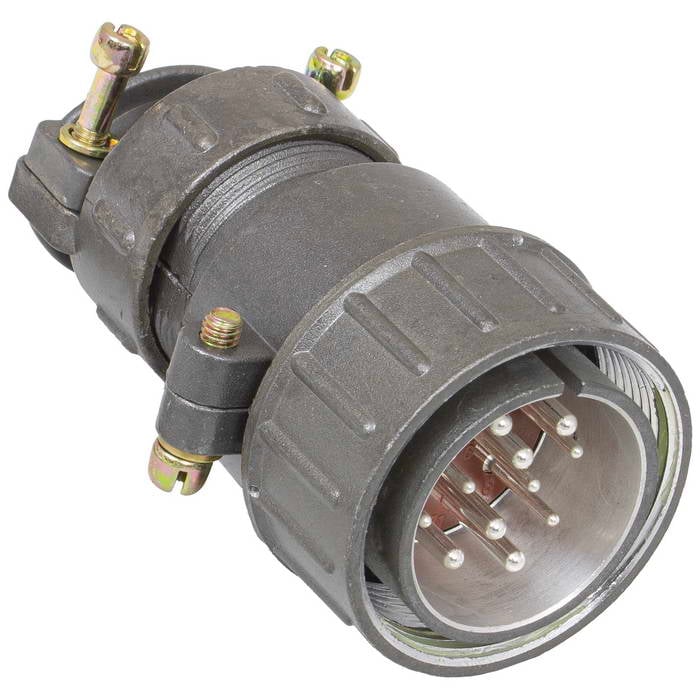

Разъём RUICHI ШР32П12НГ1 ВИЛ. кабельная прямая неэкранированная вилка на 12 контактов

Товар подлежит обязательной маркировке
MPN
ШР32П12НГ1 ВИЛ.
Бренд
Ruichi
Артикул RU
130810

Основные параметры

Номинальное напряжение, В
400
Условный размер корпуса
32
Материал контакта
медь
Диаметр контакта, мм
1,5х6; 2,5х6
Покрытие контакта
серебрение
Диапазон частот, МГц
до 5
Все характеристики
Документация
300 шт в наличии597,90 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

17 параметров из источника

Электрические параметры

Диапазон частот, МГц
до 5
Максимальный ток на контакт, А
ф1,5 - 10; ф2,5 - 25
Контактное сопротивление, мОм, не более
ф1,5 - 2,5; ф2,5 - 1,0
Сопротивление изоляции, МОм, не менее
500
Диэлектрическая прочность, В
1500
Количество циклов коммутации, не менее
500
Номинальное напряжение, В
400

Монтаж и корпус

Условный размер корпуса
32
Материал контакта
медь
Диаметр контакта, мм
1,5х6; 2,5х6
Покрытие контакта
серебрение
Количество контактов
12

Условия эксплуатации

Относительная влажность, %
93 (при Тос=40 С)
Диапазон рабочих температур, °C
-55...+70

Упаковка и вес

Вес брутто
110.50
Транспортная упаковка: размер/кол-во
48*35.5*34.5/300

Другие параметры

Тип разъёма
Вилка кабельная неэкранированная серии ШР32

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet ШР32П12НГ1 ВИЛ.

Технические параметры, размеры и рекомендации производителя

Скачать

Условия поставки

Обновлено 05.09.2026
Источник / остаток
Каталог RU Electronics · 300 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
20 шт · только целая упаковка
Фасовка
20 шт в упаковке
Date code / партия
Год / маркировка: 0
Документация
Datasheet: 1

Описание

Разъем Шр_сшр_2рт_2ртт - цилиндрический электрический соединитель. Он состоит из приборных и кабельных частей, соединяемых при помощи резьбы, имеющейся на корпусе накидной гайке вставке и колодки. Соединители используются при работе в электрических цепях с частотой до 2МГц. Сопротивление изоляции между любыми контактными парами не менее 1000 Мом.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
020 шт15300 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарШР32П12НГ1 ВИЛ.RUICHIАрт. RU 130810
597,90 ₽300 шт по каталогу
Параметрический вариантRUICHIШР32П12ЭШ1 ВИЛ.Арт. RU 130807
307,14 ₽280 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIШР40П3НГ9 ВИЛ.Арт. RU 130789
559,44 ₽140 шт по каталогу

Совпадает 1 из 5 сравнимых параметров

Параметрический вариантRUICHIШР28ПК4НГ5 РОЗ.Арт. RU 77789
475,89 ₽275 шт по каталогу

Совпадает 1 из 5 сравнимых параметров

Параметрический вариантRUICHIШР40П3ЭШ9 ВИЛ.Арт. RU 130791
421,84 ₽280 шт по каталогу

Совпадает 1 из 5 сравнимых параметров

Условный размер корпуса3232Совпадает40Отличается28Отличается40Отличается
Количество контактов1212Совпадает3Отличается4Отличается3Отличается
Тип разъёмаВилка кабельная неэкранированная серии ШР32Вилка блочная фланцевая серии ШР32ОтличаетсяВилка кабельная неэкранированная серии ШР40ОтличаетсяРозетка блочно-кабельная неэкранированная серииОтличаетсяВилка блочная фланцевая серии ШР40Отличается
Диапазон частот, МГцдо 5до 5Совпадаетдо 5Совпадаетдо 5Совпадаетдо 5Совпадает
Контактное сопротивление, мОм, не болееф1,5 - 2,5; ф2,5 - 1,0ф1,5 - 2,5; ф2,5 - 1,0Совпадает0,3Отличаетсяф2,5 - 1,0; ф3,5 - 0,75Отличается0,3Отличается
  • Параметрический вариантRUICHIШР32П12ЭШ1 ВИЛ.Арт. RU 130807
    307,14 ₽280 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Условный размер корпуса
    Текущий32Аналог32Совпадает
    Количество контактов
    Текущий12Аналог12Совпадает
    Тип разъёма
    ТекущийВилка кабельная неэкранированная серии ШР32АналогВилка блочная фланцевая серии ШР32Отличается
    Диапазон частот, МГц
    Текущийдо 5Аналогдо 5Совпадает
    Контактное сопротивление, мОм, не более
    Текущийф1,5 - 2,5; ф2,5 - 1,0Аналогф1,5 - 2,5; ф2,5 - 1,0Совпадает
    Открыть товар
  • Параметрический вариантRUICHIШР40П3НГ9 ВИЛ.Арт. RU 130789
    559,44 ₽140 шт по каталогу

    Совпадает 1 из 5 сравнимых параметров

    Условный размер корпуса
    Текущий32Аналог40Отличается
    Количество контактов
    Текущий12Аналог3Отличается
    Тип разъёма
    ТекущийВилка кабельная неэкранированная серии ШР32АналогВилка кабельная неэкранированная серии ШР40Отличается
    Диапазон частот, МГц
    Текущийдо 5Аналогдо 5Совпадает
    Контактное сопротивление, мОм, не более
    Текущийф1,5 - 2,5; ф2,5 - 1,0Аналог0,3Отличается
    Открыть товар
  • Параметрический вариантRUICHIШР28ПК4НГ5 РОЗ.Арт. RU 77789
    475,89 ₽275 шт по каталогу

    Совпадает 1 из 5 сравнимых параметров

    Условный размер корпуса
    Текущий32Аналог28Отличается
    Количество контактов
    Текущий12Аналог4Отличается
    Тип разъёма
    ТекущийВилка кабельная неэкранированная серии ШР32АналогРозетка блочно-кабельная неэкранированная серииОтличается
    Диапазон частот, МГц
    Текущийдо 5Аналогдо 5Совпадает
    Контактное сопротивление, мОм, не более
    Текущийф1,5 - 2,5; ф2,5 - 1,0Аналогф2,5 - 1,0; ф3,5 - 0,75Отличается
    Открыть товар
  • Параметрический вариантRUICHIШР40П3ЭШ9 ВИЛ.Арт. RU 130791
    421,84 ₽280 шт по каталогу

    Совпадает 1 из 5 сравнимых параметров

    Условный размер корпуса
    Текущий32Аналог40Отличается
    Количество контактов
    Текущий12Аналог3Отличается
    Тип разъёма
    ТекущийВилка кабельная неэкранированная серии ШР32АналогВилка блочная фланцевая серии ШР40Отличается
    Диапазон частот, МГц
    Текущийдо 5Аналогдо 5Совпадает
    Контактное сопротивление, мОм, не более
    Текущийф1,5 - 2,5; ф2,5 - 1,0Аналог0,3Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
