Datasheet ШР40П3НГ9 ВИЛ.
Технические параметры, размеры и рекомендации производителя

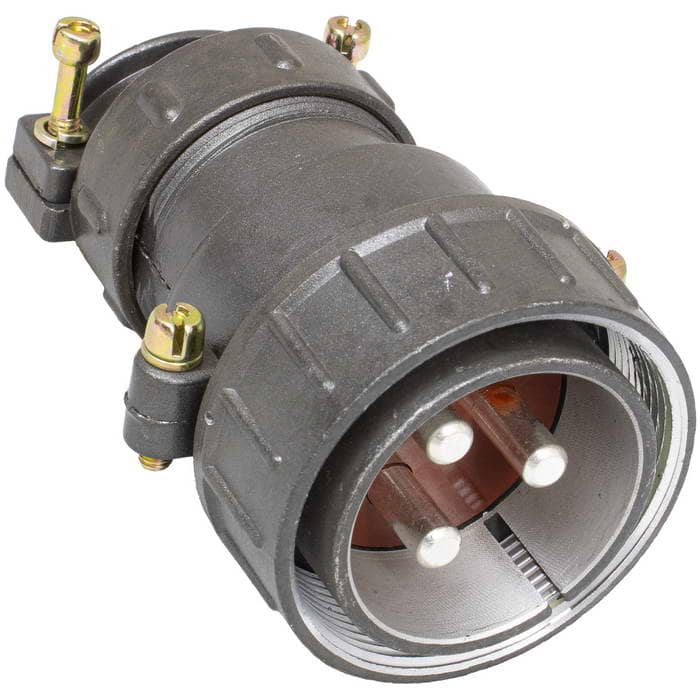

Разъём RUICHI ШР40П3НГ9 ВИЛ. кабельная прямая неэкранированная вилка на 3 контакта
Товар подлежит обязательной маркировке- MPN
- ШР40П3НГ9 ВИЛ.
- Бренд
- Ruichi
- Артикул RU
- 130789
Основные параметры
- Номинальное напряжение, В
- 400
- Условный размер корпуса
- 40
- Материал контакта
- медь
- Диаметр контакта, мм
- 5,5
- Покрытие контакта
- серебрение
- Диапазон частот, МГц
- до 5
206 шт в наличии559,44 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Диапазон частот, МГц
- до 5
- Максимальный ток на контакт, А
- 100
- Контактное сопротивление, мОм, не более
- 0,3
- Сопротивление изоляции, МОм, не менее
- 500
- Диэлектрическая прочность, В
- 1500
- Количество циклов коммутации, не менее
- 500
- Номинальное напряжение, В
- 400
Монтаж и корпус
- Условный размер корпуса
- 40
- Материал контакта
- медь
- Диаметр контакта, мм
- 5,5
- Покрытие контакта
- серебрение
- Количество контактов
- 3
Условия эксплуатации
- Относительная влажность, %
- 93 (при Тос=40 С)
- Диапазон рабочих температур, °C
- -55...+70
Упаковка и вес
- Вес брутто
- 187.67
- Транспортная упаковка: размер/кол-во
- 44.5*30*36/160
Другие параметры
- Тип разъёма
- Вилка кабельная неэкранированная серии ШР40
Документация и схема
Условия поставки
Обновлено 05.09.2026- Источник / остаток
- Каталог RU Electronics · 206 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 20 шт · только целая упаковка
- Фасовка
- 2 / 20 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
Описание
Разъем Шр_сшр_2рт_2ртт - цилиндрический электрический соединитель. Он состоит из приборных и кабельных частей, соединяемых при помощи резьбы, имеющейся на корпусе накидной гайке вставке и колодки. Соединители используются при работе в электрических цепях с частотой до 2МГц. Сопротивление изоляции между любыми контактными парами не менее 1000 Мом.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20252 шт36 шт
202520 шт10200 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарШР40П3НГ9 ВИЛ.RUICHIАрт. RU 130789 559,44 ₽206 шт по каталогу |  421,84 ₽327 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  275,51 ₽244 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  441,94 ₽10 шт по каталогу Совпадает 1 из 5 сравнимых параметров |  306,71 ₽146 шт по каталогу Совпадает 1 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Условный размер корпуса | 40 | 40Совпадает | 20Отличается | 32Отличается | 28Отличается |
| Количество контактов | 3 | 3Совпадает | 3Совпадает | 12Отличается | 4Отличается |
| Тип разъёма | Вилка кабельная неэкранированная серии ШР40 | Вилка блочная фланцевая серии ШР40Отличается | Вилка кабельная неэкранированная угловаяОтличается | Вилка кабельная неэкранированная серии ШР32Отличается | Вилка кабельная неэкранированная серииОтличается |
| Диапазон частот, МГц | до 5 | до 5Совпадает | до 5Совпадает | до 5Совпадает | до 5Совпадает |
| Контактное сопротивление, мОм, не более | 0,3 | 0,3Совпадает | 1,0Отличается | ф1,5 - 2,5; ф2,5 - 1,0Отличается | ф2,5 - 1,0; ф3,5 - 0,75Отличается |
- 421,84 ₽327 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Условный размер корпуса
- Текущий40Аналог40Совпадает
- Количество контактов
- Текущий3Аналог3Совпадает
- Тип разъёма
- ТекущийВилка кабельная неэкранированная серии ШР40АналогВилка блочная фланцевая серии ШР40Отличается
- Диапазон частот, МГц
- Текущийдо 5Аналогдо 5Совпадает
- Контактное сопротивление, мОм, не более
- Текущий0,3Аналог0,3Совпадает
- 275,51 ₽244 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Условный размер корпуса
- Текущий40Аналог20Отличается
- Количество контактов
- Текущий3Аналог3Совпадает
- Тип разъёма
- ТекущийВилка кабельная неэкранированная серии ШР40АналогВилка кабельная неэкранированная угловаяОтличается
- Диапазон частот, МГц
- Текущийдо 5Аналогдо 5Совпадает
- Контактное сопротивление, мОм, не более
- Текущий0,3Аналог1,0Отличается
- 441,94 ₽10 шт по каталогу
Совпадает 1 из 5 сравнимых параметров
- Условный размер корпуса
- Текущий40Аналог32Отличается
- Количество контактов
- Текущий3Аналог12Отличается
- Тип разъёма
- ТекущийВилка кабельная неэкранированная серии ШР40АналогВилка кабельная неэкранированная серии ШР32Отличается
- Диапазон частот, МГц
- Текущийдо 5Аналогдо 5Совпадает
- Контактное сопротивление, мОм, не более
- Текущий0,3Аналогф1,5 - 2,5; ф2,5 - 1,0Отличается
- 306,71 ₽146 шт по каталогу
Совпадает 1 из 5 сравнимых параметров
- Условный размер корпуса
- Текущий40Аналог28Отличается
- Количество контактов
- Текущий3Аналог4Отличается
- Тип разъёма
- ТекущийВилка кабельная неэкранированная серии ШР40АналогВилка кабельная неэкранированная серииОтличается
- Диапазон частот, МГц
- Текущийдо 5Аналогдо 5Совпадает
- Контактное сопротивление, мОм, не более
- Текущий0,3Аналогф2,5 - 1,0; ф3,5 - 0,75Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
