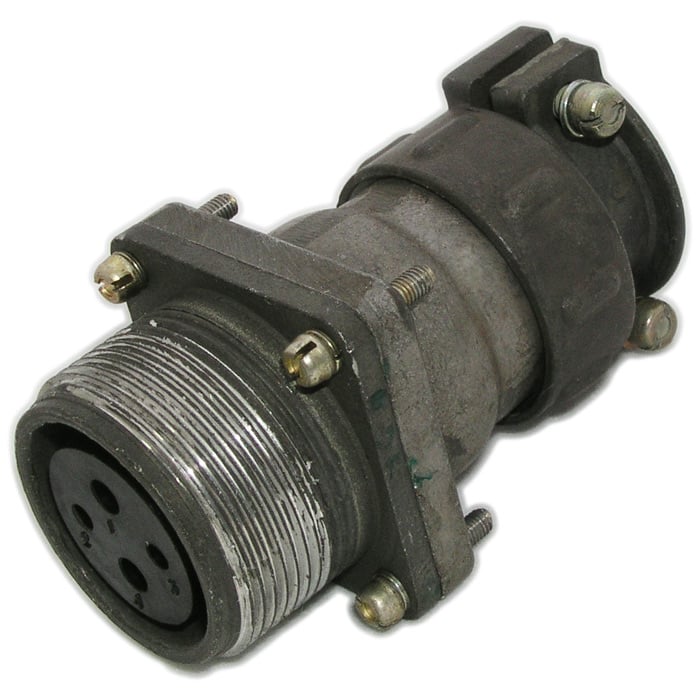

ШР28ПК4НГ5 РОЗ.

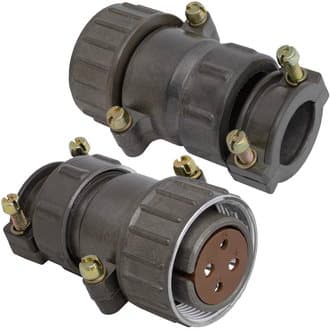

Разъём RUICHI ШР32ПК4НГ5 РОЗ. блочно- кабельная прямая не экранированная розетка на 4 контакта

Товар подлежит обязательной маркировке
MPN
ШР28ПК4НГ5 РОЗ.
Бренд
Ruichi
Артикул RU
77789

Основные параметры

Номинальное напряжение, В
400
Условный размер корпуса
28
Материал контакта
медь
Диаметр контакта, мм
2,5х2; 3,5х2
Покрытие контакта
серебрение
Диапазон частот, МГц
до 5
Все характеристики
Документация
275 шт в наличии475,89 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

17 параметров из источника

Электрические параметры

Диапазон частот, МГц
до 5
Максимальный ток на контакт, А
ф2,5 -35; ф3,5 - 50
Контактное сопротивление, мОм, не более
ф2,5 - 1,0; ф3,5 - 0,75
Сопротивление изоляции, МОм, не менее
500
Диэлектрическая прочность, В
1500
Количество циклов коммутации, не менее
500
Номинальное напряжение, В
400

Монтаж и корпус

Условный размер корпуса
28
Материал контакта
медь
Диаметр контакта, мм
2,5х2; 3,5х2
Покрытие контакта
серебрение
Количество контактов
4

Условия эксплуатации

Относительная влажность, %
93 (при Тос=40 С)
Диапазон рабочих температур, °C
-55...+70

Упаковка и вес

Вес брутто
112.52
Транспортная упаковка: размер/кол-во
36*35*18/20

Другие параметры

Тип разъёма
Розетка блочно-кабельная неэкранированная серии

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet ШР28ПК4НГ5 РОЗ.

Технические параметры, размеры и рекомендации производителя

Скачать
Миниатюра: Схема ШР28ПК4НГ5 РОЗ.
IMAGE · Схема

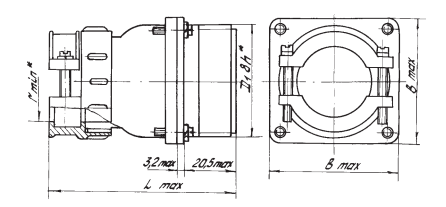

Схема ШР28ПК4НГ5 РОЗ.

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 17.09.2026
Источник / остаток
Каталог RU Electronics · 275 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
4 шт · только целая упаковка
Фасовка
5 / 8 шт в упаковке
Date code / партия
Год / маркировка: 2025 / 2026
Документация
Datasheet: 1

Описание

Разъем Шр_сшр_2рт_2ртт - цилиндрический электрический соединитель. Он состоит из приборных и кабельных частей, соединяемых при помощи резьбы, имеющейся на корпусе накидной гайке вставке и колодки. Соединители используются при работе в электрических цепях с частотой до 2МГц. Сопротивление изоляции между любыми контактными парами не менее 1000 Мом.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20255 шт23115 шт
20268 шт20160 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарШР28ПК4НГ5 РОЗ.RUICHIАрт. RU 77789
475,89 ₽275 шт по каталогу
Параметрический вариантRUICHIШР28П4НГ5 ВИЛ.Арт. RU 70155
359,88 ₽1 100 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIШР28П4ЭГ5 РОЗ.Арт. RU 70156
242,87 ₽1 000 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIШР28П4НШ5 РОЗ.Арт. RU 70154
363,72 ₽910 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантRUICHIШР28П7НГ9 ВИЛ.Арт. RU 130814
364,58 ₽790 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Условный размер корпуса2828Совпадает28Совпадает28Совпадает28Совпадает
Тип разъёмаРозетка блочно-кабельная неэкранированная серииВилка кабельная неэкранированная серииОтличаетсяРозетка блочная фланцевая серииОтличаетсяРозетка кабельная неэкранированная серииОтличаетсяВилка кабельная неэкранированная серии ШР28Отличается
Количество контактов44Совпадает4Совпадает4Совпадает7Отличается
Диапазон частот, МГцдо 5до 5Совпадаетдо 5Совпадаетдо 6Отличаетсядо 5Совпадает
Контактное сопротивление, мОм, не болееф2,5 - 1,0; ф3,5 - 0,75ф2,5 - 1,0; ф3,5 - 0,75Совпадаетф2,5 - 1,0; ф3,5 - 0,75Совпадаетф2,5 - 1,0; ф3,5 - 0,75Совпадает2,5Отличается
  • Параметрический вариантRUICHIШР28П4НГ5 ВИЛ.Арт. RU 70155
    359,88 ₽1 100 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Условный размер корпуса
    Текущий28Аналог28Совпадает
    Тип разъёма
    ТекущийРозетка блочно-кабельная неэкранированная серииАналогВилка кабельная неэкранированная серииОтличается
    Количество контактов
    Текущий4Аналог4Совпадает
    Диапазон частот, МГц
    Текущийдо 5Аналогдо 5Совпадает
    Контактное сопротивление, мОм, не более
    Текущийф2,5 - 1,0; ф3,5 - 0,75Аналогф2,5 - 1,0; ф3,5 - 0,75Совпадает
    Открыть товар
  • Параметрический вариантRUICHIШР28П4ЭГ5 РОЗ.Арт. RU 70156
    242,87 ₽1 000 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Условный размер корпуса
    Текущий28Аналог28Совпадает
    Тип разъёма
    ТекущийРозетка блочно-кабельная неэкранированная серииАналогРозетка блочная фланцевая серииОтличается
    Количество контактов
    Текущий4Аналог4Совпадает
    Диапазон частот, МГц
    Текущийдо 5Аналогдо 5Совпадает
    Контактное сопротивление, мОм, не более
    Текущийф2,5 - 1,0; ф3,5 - 0,75Аналогф2,5 - 1,0; ф3,5 - 0,75Совпадает
    Открыть товар
  • Параметрический вариантRUICHIШР28П4НШ5 РОЗ.Арт. RU 70154
    363,72 ₽910 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Условный размер корпуса
    Текущий28Аналог28Совпадает
    Тип разъёма
    ТекущийРозетка блочно-кабельная неэкранированная серииАналогРозетка кабельная неэкранированная серииОтличается
    Количество контактов
    Текущий4Аналог4Совпадает
    Диапазон частот, МГц
    Текущийдо 5Аналогдо 6Отличается
    Контактное сопротивление, мОм, не более
    Текущийф2,5 - 1,0; ф3,5 - 0,75Аналогф2,5 - 1,0; ф3,5 - 0,75Совпадает
    Открыть товар
  • Параметрический вариантRUICHIШР28П7НГ9 ВИЛ.Арт. RU 130814
    364,58 ₽790 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Условный размер корпуса
    Текущий28Аналог28Совпадает
    Тип разъёма
    ТекущийРозетка блочно-кабельная неэкранированная серииАналогВилка кабельная неэкранированная серии ШР28Отличается
    Количество контактов
    Текущий4Аналог7Отличается
    Диапазон частот, МГц
    Текущийдо 5Аналогдо 5Совпадает
    Контактное сопротивление, мОм, не более
    Текущийф2,5 - 1,0; ф3,5 - 0,75Аналог2,5Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
