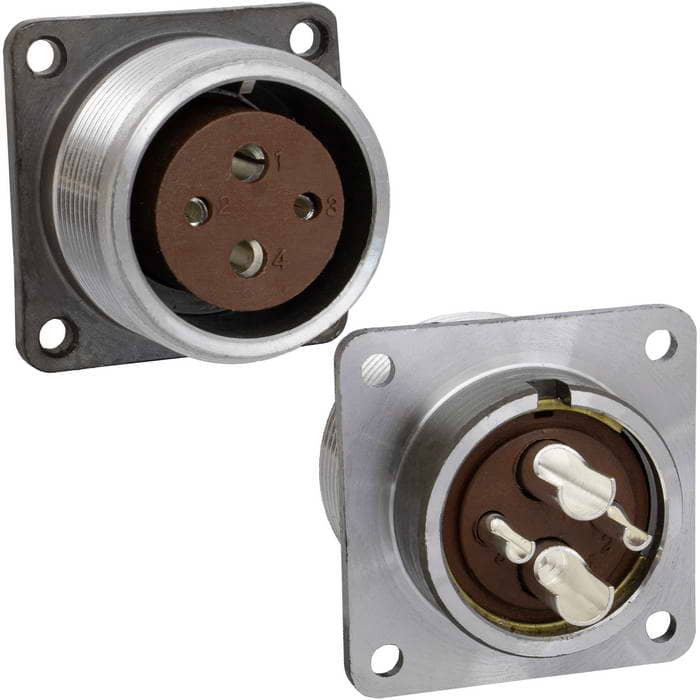

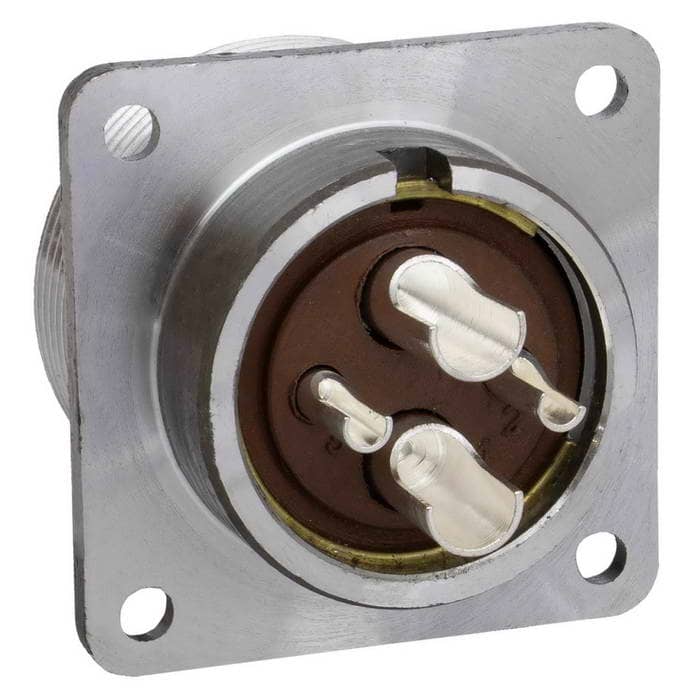

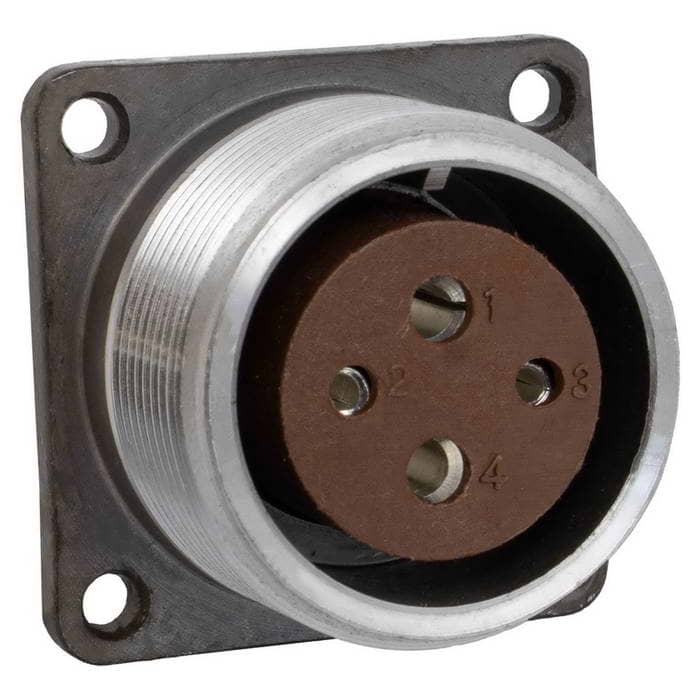

Разъём RUICHI ШР28П4ЭГ5 РОЗ. блочная розетка на 4 контакта

Товар подлежит обязательной маркировке
MPN
ШР28П4ЭГ5 РОЗ.
Бренд
Ruichi
Артикул RU
70156

Основные параметры

Номинальное напряжение, В
400
Условный размер корпуса
28
Материал контакта
медь
Диаметр контакта, мм
2,5х2; 3,5х2
Покрытие контакта
серебрение
Диапазон частот, МГц
до 5
Все характеристики
Документация
1 000 шт в наличии242,87 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

17 параметров из источника

Электрические параметры

Диапазон частот, МГц
до 5
Максимальный ток на контакт, А
ф2,5 -25; ф3,5 - 50
Контактное сопротивление, мОм, не более
ф2,5 - 1,0; ф3,5 - 0,75
Сопротивление изоляции, МОм, не менее
500
Диэлектрическая прочность, В
1500
Количество циклов коммутации, не менее
500
Номинальное напряжение, В
400

Монтаж и корпус

Условный размер корпуса
28
Материал контакта
медь
Диаметр контакта, мм
2,5х2; 3,5х2
Покрытие контакта
серебрение
Количество контактов
4

Условия эксплуатации

Относительная влажность, %
93 (при Тос=40 С)
Диапазон рабочих температур, °C
-55...+70

Упаковка и вес

Вес брутто
62.20
Транспортная упаковка: размер/кол-во
36*35*34/200

Другие параметры

Тип разъёма
Розетка блочная фланцевая серии

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet ШР28П4ЭГ5 РОЗ.

Технические параметры, размеры и рекомендации производителя

Скачать
Миниатюра: Схема ШР28П4ЭГ5 РОЗ. 1
IMAGE · Схема

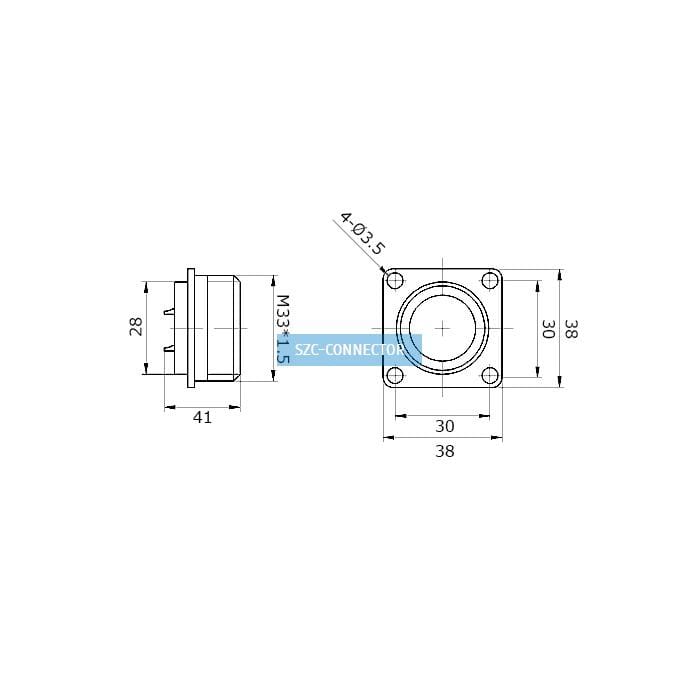

Схема ШР28П4ЭГ5 РОЗ. 1

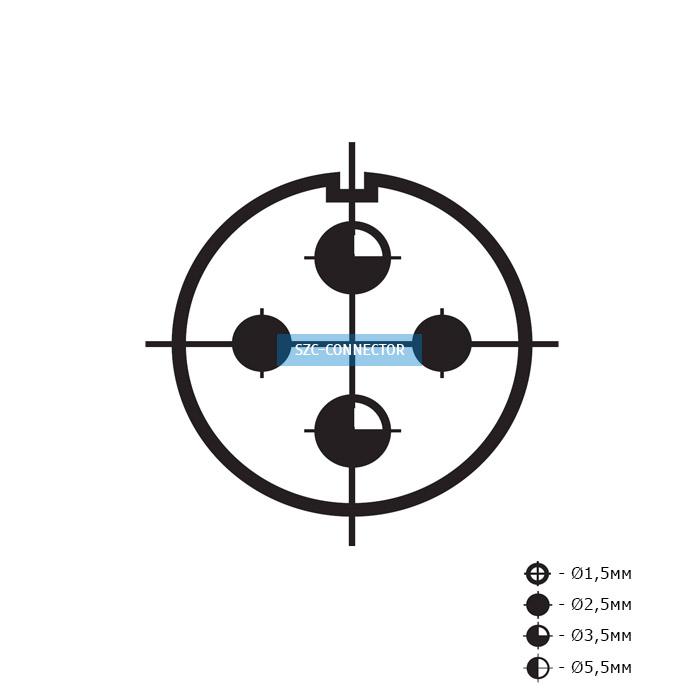

Габаритный чертёж и расположение контактов

Скачать
Миниатюра: Схема ШР28П4ЭГ5 РОЗ. 2
IMAGE · Схема

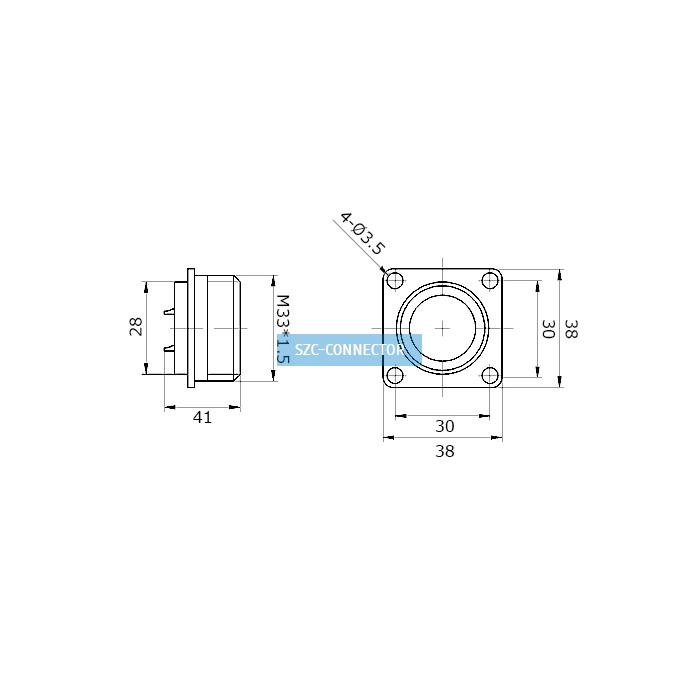

Схема ШР28П4ЭГ5 РОЗ. 2

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 11.08.2026
Источник / остаток
Каталог RU Electronics · 1 000 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
10 шт · только целая упаковка
Фасовка
10 шт в упаковке
Date code / партия
Год / маркировка: 2026
Документация
Datasheet: 1

Описание

Разъем Шр_сшр_2рт_2ртт - цилиндрический электрический соединитель. Он состоит из приборных и кабельных частей, соединяемых при помощи резьбы, имеющейся на корпусе накидной гайке вставке и колодки. Соединители используются при работе в электрических цепях с частотой до 2МГц. Сопротивление изоляции между любыми контактными парами не менее 1000 Мом.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202610 шт1001 000 шт
