Datasheet ШР20П4НШ8 РОЗ.
Технические параметры, размеры и рекомендации производителя

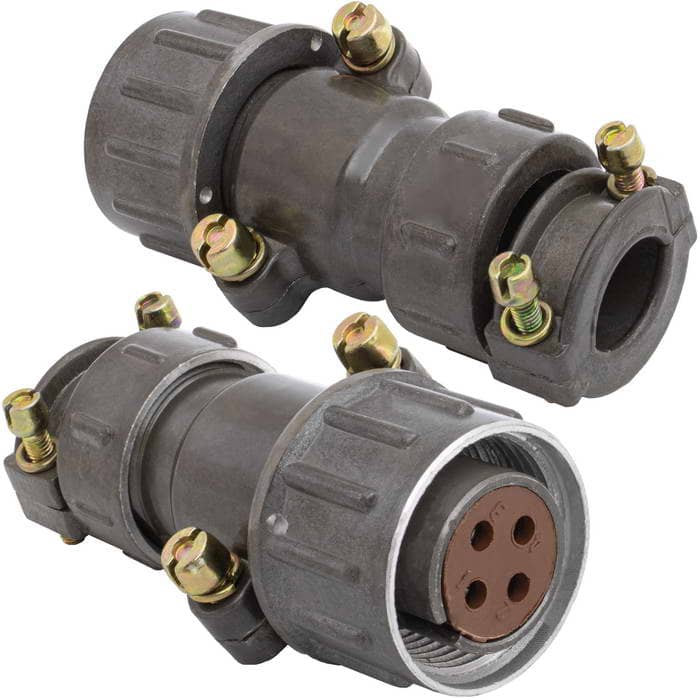

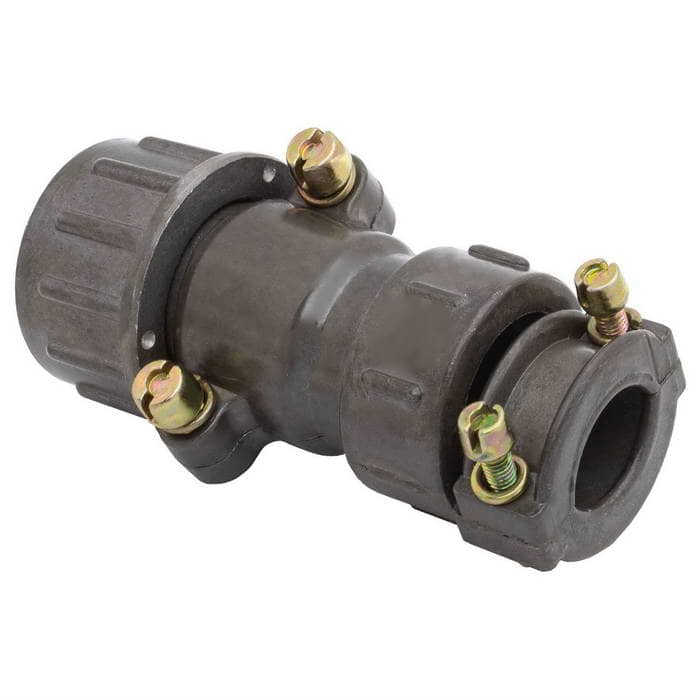

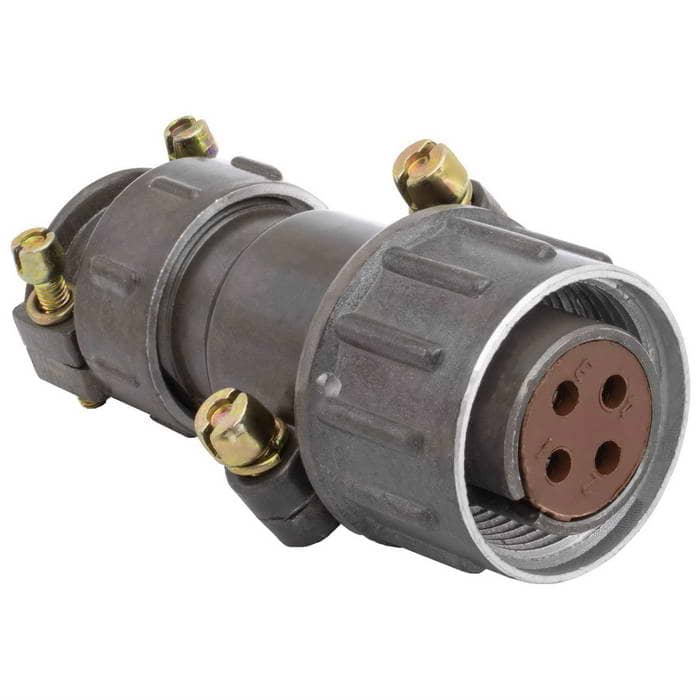

Разъём RUICHI ШР20П4НШ8 РОЗЕТКА
4 контакта
Товар подлежит обязательной маркировке- MPN
- ШР20П4НШ8 РОЗ.
- Бренд
- Ruichi
- Артикул RU
- 106835
Основные параметры
- Условный размер корпуса
- 20
- Материал контакта
- медь
- Диаметр контакта, мм
- 2,5
- Покрытие контакта
- серебрение
- Диапазон частот, МГц
- до 5
- Максимальный ток на контакт, А
- 35
7 080 шт в наличии219,48 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Диапазон частот, МГц
- до 5
- Максимальный ток на контакт, А
- 35
- Максимальное напряжение, В
- 850
- Контактное сопротивление, мОм, не более
- 1,0
Монтаж и корпус
- Условный размер корпуса
- 20
- Материал контакта
- медь
- Диаметр контакта, мм
- 2,5
- Покрытие контакта
- серебрение
- Количество контактов
- 4
Условия эксплуатации
- Диапазон рабочих температур, °C
- -60...+60
Упаковка и вес
- Вес брутто
- 57.40
- Транспортная упаковка: размер/кол-во
- 36*35*18/200
Другие параметры
- Тип разъёма
- Розетка кабельная неэкранированная

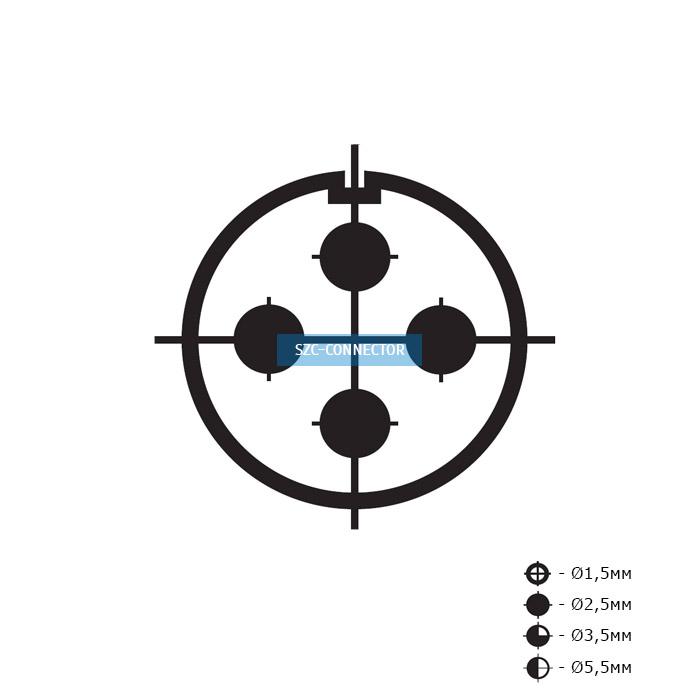

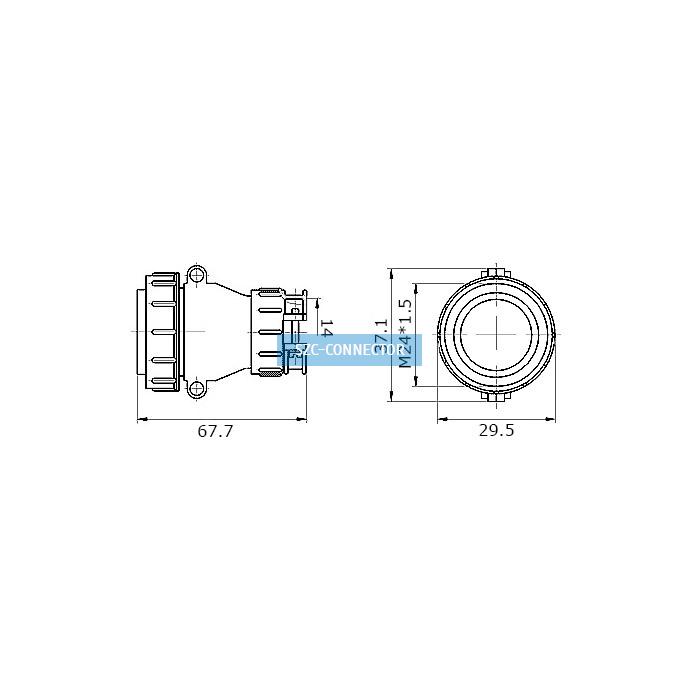

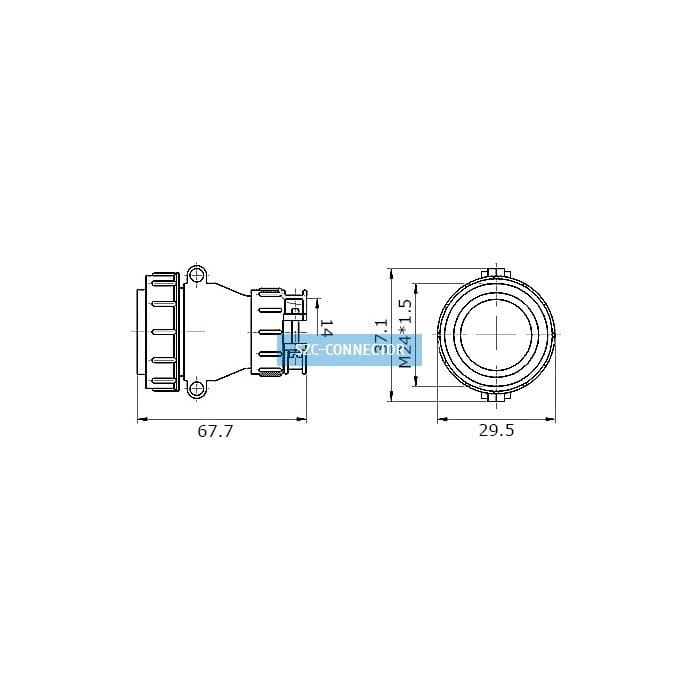

Документация и схема
Условия поставки
Обновлено 04.09.2026- Источник / остаток
- Каталог RU Electronics · 7 080 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 5 шт · только целая упаковка
- Фасовка
- 20 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet: 1
Описание
Разъем Шр_сшр_2рт_2ртт - цилиндрический электрический соединитель. Он состоит из приборных и кабельных частей, соединяемых при помощи резьбы, имеющейся на корпусе накидной гайке вставке и колодки. Соединители используются при работе в электрических цепях с частотой до 2МГц. Сопротивление изоляции между любыми контактными парами не менее 1000 Мом.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202620 шт3547 080 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарШР20П4НШ8 РОЗ.RUICHIАрт. RU 106835 219,48 ₽7 080 шт по каталогу |  224,30 ₽616 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  202,12 ₽920 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  199,38 ₽1 040 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  275,51 ₽444 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Условный размер корпуса | 20 | 20Совпадает | 20Совпадает | 20Совпадает | 20Совпадает |
| Количество контактов | 4 | 3Отличается | 7Отличается | 2Отличается | 4Совпадает |
| Тип разъёма | Розетка кабельная неэкранированная | Розетка кабельная неэкранированнаяСовпадает | Розетка кабельная неэкранированнаяСовпадает | Розетка кабельная неэкранированнаяСовпадает | Розетка кабельная неэкранированная угловаяОтличается |
| Диапазон частот, МГц | до 5 | до 5Совпадает | до 5Совпадает | до 5Совпадает | до 5Совпадает |
| Максимальное напряжение, В | 850 | 850Совпадает | 850Совпадает | 850Совпадает | 850Совпадает |
- 224,30 ₽616 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Условный размер корпуса
- Текущий20Аналог20Совпадает
- Количество контактов
- Текущий4Аналог3Отличается
- Тип разъёма
- ТекущийРозетка кабельная неэкранированнаяАналогРозетка кабельная неэкранированнаяСовпадает
- Диапазон частот, МГц
- Текущийдо 5Аналогдо 5Совпадает
- Максимальное напряжение, В
- Текущий850Аналог850Совпадает
- 202,12 ₽920 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Условный размер корпуса
- Текущий20Аналог20Совпадает
- Количество контактов
- Текущий4Аналог7Отличается
- Тип разъёма
- ТекущийРозетка кабельная неэкранированнаяАналогРозетка кабельная неэкранированнаяСовпадает
- Диапазон частот, МГц
- Текущийдо 5Аналогдо 5Совпадает
- Максимальное напряжение, В
- Текущий850Аналог850Совпадает
- 199,38 ₽1 040 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Условный размер корпуса
- Текущий20Аналог20Совпадает
- Количество контактов
- Текущий4Аналог2Отличается
- Тип разъёма
- ТекущийРозетка кабельная неэкранированнаяАналогРозетка кабельная неэкранированнаяСовпадает
- Диапазон частот, МГц
- Текущийдо 5Аналогдо 5Совпадает
- Максимальное напряжение, В
- Текущий850Аналог850Совпадает
- 275,51 ₽444 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Условный размер корпуса
- Текущий20Аналог20Совпадает
- Количество контактов
- Текущий4Аналог4Совпадает
- Тип разъёма
- ТекущийРозетка кабельная неэкранированнаяАналогРозетка кабельная неэкранированная угловаяОтличается
- Диапазон частот, МГц
- Текущийдо 5Аналогдо 5Совпадает
- Максимальное напряжение, В
- Текущий850Аналог850Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
