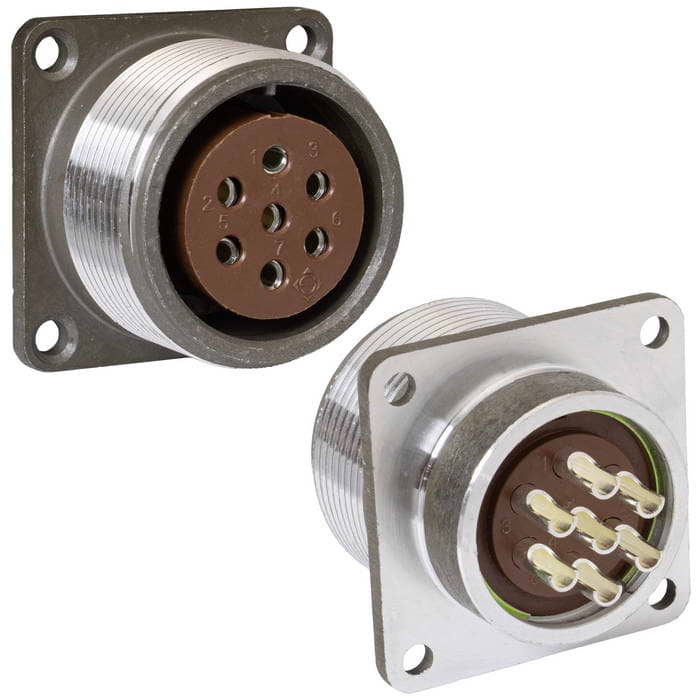

Разъём RUICHI ШР28П7ЭГ9 РОЗ. блочная розетка на 7 контактов

Товар подлежит обязательной маркировке
MPN
ШР28П7ЭГ9 РОЗ.
Бренд
Ruichi
Артикул RU
130812

Основные параметры

Номинальное напряжение, В
400
Условный размер корпуса
28
Материал контакта
медь
Диаметр контакта, мм
1,5
Покрытие контакта
серебрение
Диапазон частот, МГц
до 5
Все характеристики
Документация
100 шт в наличии243,05 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

17 параметров из источника

Электрические параметры

Диапазон частот, МГц
до 5
Максимальный ток на контакт, А
10
Контактное сопротивление, мОм, не более
2,5
Сопротивление изоляции, МОм, не менее
500
Диэлектрическая прочность, В
1500
Количество циклов коммутации, не менее
500
Номинальное напряжение, В
400

Монтаж и корпус

Условный размер корпуса
28
Материал контакта
медь
Диаметр контакта, мм
1,5
Покрытие контакта
серебрение
Количество контактов
7

Условия эксплуатации

Относительная влажность, %
93 (при Тос=40 С)
Диапазон рабочих температур, °C
-55...+70

Упаковка и вес

Вес брутто
57.34
Транспортная упаковка: размер/кол-во
42*28*18.5/20

Другие параметры

Тип разъёма
Розетка блочная фланцевая серии ШР28

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet ШР28П7ЭГ9 РОЗ.

Технические параметры, размеры и рекомендации производителя

Скачать

Условия поставки

Обновлено 04.11.2026
Источник / остаток
Каталог RU Electronics · 100 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
10 шт · только целая упаковка
Фасовка
10 шт в упаковке
Date code / партия
Год / маркировка: 2026
Документация
Datasheet: 1

Описание

Разъем Шр_сшр_2рт_2ртт - цилиндрический электрический соединитель. Он состоит из приборных и кабельных частей, соединяемых при помощи резьбы, имеющейся на корпусе накидной гайке вставке и колодки. Соединители используются при работе в электрических цепях с частотой до 2МГц. Сопротивление изоляции между любыми контактными парами не менее 1000 Мом.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202610 шт10100 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарШР28П7ЭГ9 РОЗ.RUICHIАрт. RU 130812
243,05 ₽100 шт по каталогу
Параметрический вариантRUICHIШР28П7НШ9 РОЗ.Арт. RU 130813
364,58 ₽520 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантRUICHIШР28П4ЭГ5 РОЗ.Арт. RU 70156
242,87 ₽1 000 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантRUICHIШР28ПК4НГ5 РОЗ.Арт. RU 77789
475,89 ₽275 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантRUICHIШР16П2НШ5 РОЗ.Арт. RU 106804
199,38 ₽5 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Условный размер корпуса2826Отличается28Совпадает28Совпадает16Отличается
Количество контактов77Совпадает4Отличается4Отличается2Отличается
Тип разъёмаРозетка блочная фланцевая серии ШР28Розетка кабельная неэкранированная серии ШР28ОтличаетсяРозетка блочная фланцевая серииОтличаетсяРозетка блочно-кабельная неэкранированная серииОтличаетсяРозетка кабельная неэкранированнаяОтличается
Диапазон частот, МГцдо 5до 5Совпадаетдо 5Совпадаетдо 5Совпадаетдо 5Совпадает
Контактное сопротивление, мОм, не более2,52,5Совпадаетф2,5 - 1,0; ф3,5 - 0,75Отличаетсяф2,5 - 1,0; ф3,5 - 0,75Отличается2,5Совпадает
  • Параметрический вариантRUICHIШР28П7НШ9 РОЗ.Арт. RU 130813
    364,58 ₽520 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Условный размер корпуса
    Текущий28Аналог26Отличается
    Количество контактов
    Текущий7Аналог7Совпадает
    Тип разъёма
    ТекущийРозетка блочная фланцевая серии ШР28АналогРозетка кабельная неэкранированная серии ШР28Отличается
    Диапазон частот, МГц
    Текущийдо 5Аналогдо 5Совпадает
    Контактное сопротивление, мОм, не более
    Текущий2,5Аналог2,5Совпадает
    Открыть товар
  • Параметрический вариантRUICHIШР28П4ЭГ5 РОЗ.Арт. RU 70156
    242,87 ₽1 000 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Условный размер корпуса
    Текущий28Аналог28Совпадает
    Количество контактов
    Текущий7Аналог4Отличается
    Тип разъёма
    ТекущийРозетка блочная фланцевая серии ШР28АналогРозетка блочная фланцевая серииОтличается
    Диапазон частот, МГц
    Текущийдо 5Аналогдо 5Совпадает
    Контактное сопротивление, мОм, не более
    Текущий2,5Аналогф2,5 - 1,0; ф3,5 - 0,75Отличается
    Открыть товар
  • Параметрический вариантRUICHIШР28ПК4НГ5 РОЗ.Арт. RU 77789
    475,89 ₽275 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Условный размер корпуса
    Текущий28Аналог28Совпадает
    Количество контактов
    Текущий7Аналог4Отличается
    Тип разъёма
    ТекущийРозетка блочная фланцевая серии ШР28АналогРозетка блочно-кабельная неэкранированная серииОтличается
    Диапазон частот, МГц
    Текущийдо 5Аналогдо 5Совпадает
    Контактное сопротивление, мОм, не более
    Текущий2,5Аналогф2,5 - 1,0; ф3,5 - 0,75Отличается
    Открыть товар
  • Параметрический вариантRUICHIШР16П2НШ5 РОЗ.Арт. RU 106804
    199,38 ₽5 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Условный размер корпуса
    Текущий28Аналог16Отличается
    Количество контактов
    Текущий7Аналог2Отличается
    Тип разъёма
    ТекущийРозетка блочная фланцевая серии ШР28АналогРозетка кабельная неэкранированнаяОтличается
    Диапазон частот, МГц
    Текущийдо 5Аналогдо 5Совпадает
    Контактное сопротивление, мОм, не более
    Текущий2,5Аналог2,5Совпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
