Datasheet ШР28П4НШ5 РОЗ.
Технические параметры, размеры и рекомендации производителя

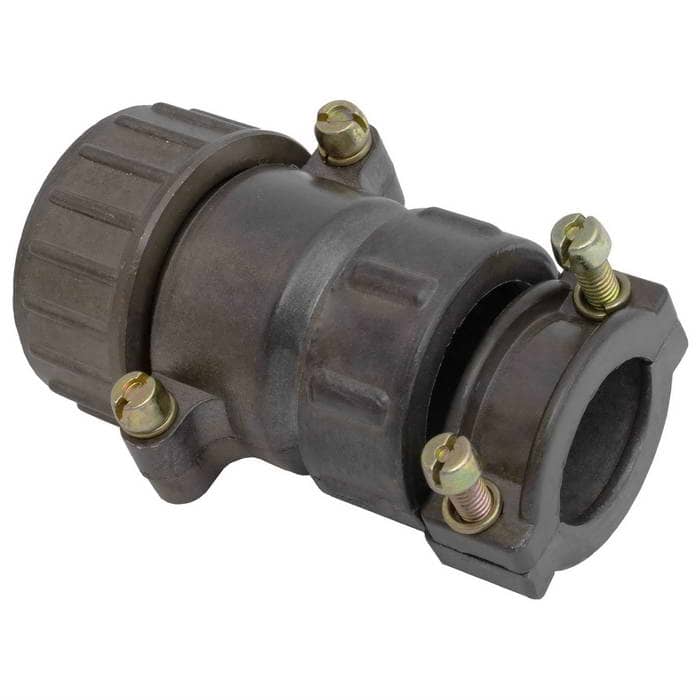

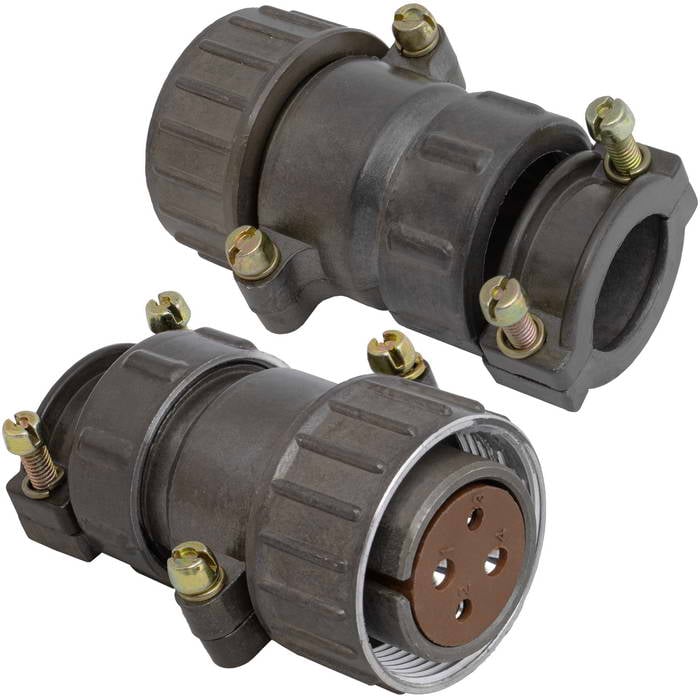

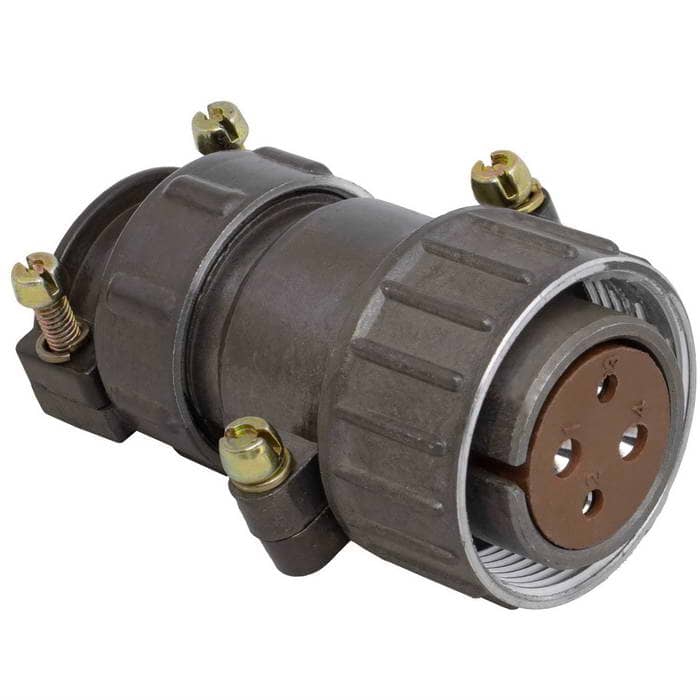

Разъём RUICHI ШР28П4НШ5 РОЗЕТКА
4 контакта
Товар подлежит обязательной маркировке- MPN
- ШР28П4НШ5 РОЗ.
- Бренд
- Ruichi
- Артикул RU
- 70154
Основные параметры
- Номинальное напряжение, В
- 400
- Условный размер корпуса
- 28
- Материал контакта
- медь
- Диаметр контакта, мм
- 2,5х2; 3,5х2
- Покрытие контакта
- серебрение
- Диапазон частот, МГц
- до 6
950 шт в наличии363,72 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Диапазон частот, МГц
- до 6
- Максимальный ток на контакт, А
- ф2,5 -25; ф3,5 - 50
- Контактное сопротивление, мОм, не более
- ф2,5 - 1,0; ф3,5 - 0,75
- Сопротивление изоляции, МОм, не менее
- 500
- Диэлектрическая прочность, В
- 1500
- Количество циклов коммутации, не менее
- 500
- Номинальное напряжение, В
- 400
Монтаж и корпус
- Условный размер корпуса
- 28
- Материал контакта
- медь
- Диаметр контакта, мм
- 2,5х2; 3,5х2
- Покрытие контакта
- серебрение
- Количество контактов
- 4
Условия эксплуатации
- Относительная влажность, %
- 93 (при Тос=40 С)
- Диапазон рабочих температур, °C
- -55...+70
Упаковка и вес
- Вес брутто
- 102.20
- Транспортная упаковка: размер/кол-во
- 36*35*18/100
Другие параметры
- Тип разъёма
- Розетка кабельная неэкранированная серии
Документация и схема
Условия поставки
Обновлено 11.08.2026- Источник / остаток
- Каталог RU Electronics · 950 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 10 шт · только целая упаковка
- Фасовка
- 10 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet: 1
Описание
Разъем Шр_сшр_2рт_2ртт - цилиндрический электрический соединитель. Он состоит из приборных и кабельных частей, соединяемых при помощи резьбы, имеющейся на корпусе накидной гайке вставке и колодки. Соединители используются при работе в электрических цепях с частотой до 2МГц. Сопротивление изоляции между любыми контактными парами не менее 1000 Мом.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202610 шт95950 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарШР28П4НШ5 РОЗ.RUICHIАрт. RU 70154 363,72 ₽950 шт по каталогу |  800,00 ₽47 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  242,87 ₽1 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  185,11 ₽500 шт ожидается по каталогу Совпадает 1 из 5 сравнимых параметров |  275,51 ₽444 шт по каталогу Совпадает 1 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Условный размер корпуса | 28 | 28Совпадает | 28Совпадает | 28Совпадает | 20Отличается |
| Количество контактов | 4 | 4Совпадает | 4Совпадает | 7Отличается | 4Совпадает |
| Тип разъёма | Розетка кабельная неэкранированная серии | —Нет данных | Розетка блочная фланцевая серииОтличается | Розетка блочная фланцевая серии ШР28Отличается | Розетка кабельная неэкранированная угловаяОтличается |
| Диапазон частот, МГц | до 6 | —Нет данных | до 5Отличается | до 5Отличается | до 5Отличается |
| Контактное сопротивление, мОм, не более | ф2,5 - 1,0; ф3,5 - 0,75 | —Нет данных | ф2,5 - 1,0; ф3,5 - 0,75Совпадает | 2,5Отличается | 1,0Отличается |
- 800,00 ₽47 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Условный размер корпуса
- Текущий28Аналог28Совпадает
- Количество контактов
- Текущий4Аналог4Совпадает
- Тип разъёма
- ТекущийРозетка кабельная неэкранированная серииАналог—Нет данных
- Диапазон частот, МГц
- Текущийдо 6Аналог—Нет данных
- Контактное сопротивление, мОм, не более
- Текущийф2,5 - 1,0; ф3,5 - 0,75Аналог—Нет данных
- 242,87 ₽1 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Условный размер корпуса
- Текущий28Аналог28Совпадает
- Количество контактов
- Текущий4Аналог4Совпадает
- Тип разъёма
- ТекущийРозетка кабельная неэкранированная серииАналогРозетка блочная фланцевая серииОтличается
- Диапазон частот, МГц
- Текущийдо 6Аналогдо 5Отличается
- Контактное сопротивление, мОм, не более
- Текущийф2,5 - 1,0; ф3,5 - 0,75Аналогф2,5 - 1,0; ф3,5 - 0,75Совпадает
- 185,11 ₽500 шт ожидается по каталогу
Совпадает 1 из 5 сравнимых параметров
- Условный размер корпуса
- Текущий28Аналог28Совпадает
- Количество контактов
- Текущий4Аналог7Отличается
- Тип разъёма
- ТекущийРозетка кабельная неэкранированная серииАналогРозетка блочная фланцевая серии ШР28Отличается
- Диапазон частот, МГц
- Текущийдо 6Аналогдо 5Отличается
- Контактное сопротивление, мОм, не более
- Текущийф2,5 - 1,0; ф3,5 - 0,75Аналог2,5Отличается
- 275,51 ₽444 шт по каталогу
Совпадает 1 из 5 сравнимых параметров
- Условный размер корпуса
- Текущий28Аналог20Отличается
- Количество контактов
- Текущий4Аналог4Совпадает
- Тип разъёма
- ТекущийРозетка кабельная неэкранированная серииАналогРозетка кабельная неэкранированная угловаяОтличается
- Диапазон частот, МГц
- Текущийдо 6Аналогдо 5Отличается
- Контактное сопротивление, мОм, не более
- Текущийф2,5 - 1,0; ф3,5 - 0,75Аналог1,0Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
