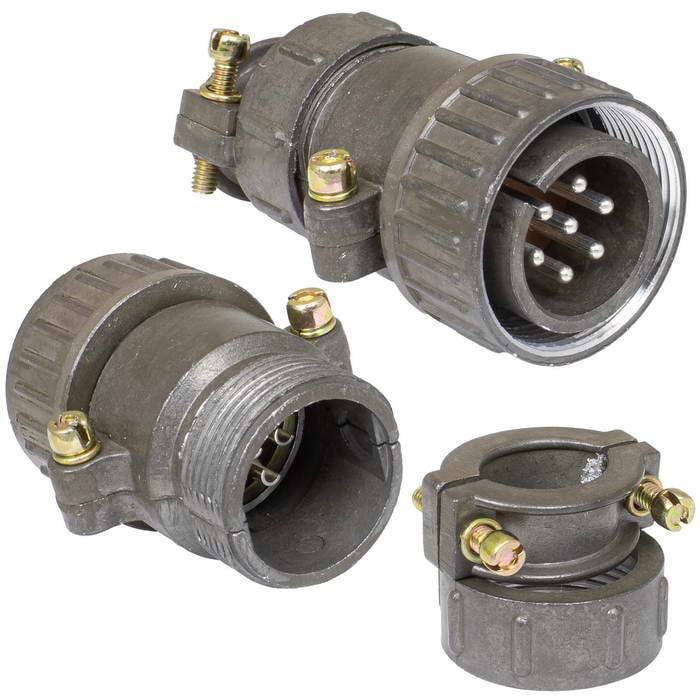

Разъём RUICHI ШР28П7НГ9 ВИЛ. кабельная прямая неэкранированная вилка на 7 контактов

Товар подлежит обязательной маркировке
MPN
ШР28П7НГ9 ВИЛ.
Бренд
Ruichi
Артикул RU
130814

Основные параметры

Номинальное напряжение, В
400
Условный размер корпуса
28
Материал контакта
медь
Диаметр контакта, мм
1,5
Покрытие контакта
серебрение
Диапазон частот, МГц
до 5
Все характеристики
Документация
790 шт в наличии364,58 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

17 параметров из источника

Электрические параметры

Диапазон частот, МГц
до 5
Максимальный ток на контакт, А
10
Контактное сопротивление, мОм, не более
2,5
Сопротивление изоляции, МОм, не менее
500
Диэлектрическая прочность, В
1500
Количество циклов коммутации, не менее
500
Номинальное напряжение, В
400

Монтаж и корпус

Условный размер корпуса
28
Материал контакта
медь
Диаметр контакта, мм
1,5
Покрытие контакта
серебрение
Количество контактов
7

Условия эксплуатации

Относительная влажность, %
93 (при Тос=40 С)
Диапазон рабочих температур, °C
-55...+70

Упаковка и вес

Вес брутто
96.16
Транспортная упаковка: размер/кол-во
42*28*18.5/20

Другие параметры

Тип разъёма
Вилка кабельная неэкранированная серии ШР28

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet ШР28П7НГ9 ВИЛ.

Технические параметры, размеры и рекомендации производителя

Скачать

Условия поставки

Обновлено 05.09.2026
Источник / остаток
Каталог RU Electronics · 790 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
10 шт · только целая упаковка
Фасовка
5 / 10 шт в упаковке
Date code / партия
Год / маркировка: 2026
Документация
Datasheet: 1

Описание

Разъем Шр_сшр_2рт_2ртт - цилиндрический электрический соединитель. Он состоит из приборных и кабельных частей, соединяемых при помощи резьбы, имеющейся на корпусе накидной гайке вставке и колодки. Соединители используются при работе в электрических цепях с частотой до 2МГц. Сопротивление изоляции между любыми контактными парами не менее 1000 Мом.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20265 шт94470 шт
202610 шт32320 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарШР28П7НГ9 ВИЛ.RUICHIАрт. RU 130814
364,58 ₽790 шт по каталогу

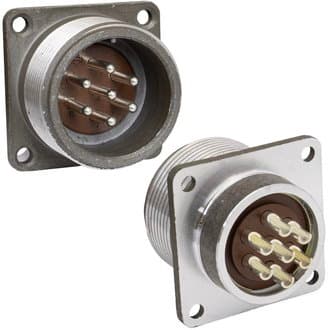

Параметрический вариантRUICHIШР28П7ЭШ9 ВИЛ.Арт. RU 130811
243,05 ₽640 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIШР20П7ЭШ12 ВИЛ.Арт. RU 129883
134,75 ₽800 шт по каталогу

Совпадает 2 из 4 сравнимых параметров

Параметрический вариантRUICHIШР28П4НГ5 ВИЛ.Арт. RU 70155
359,88 ₽1 100 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантRUICHIШР28ПК4НГ5 РОЗ.Арт. RU 77789
475,89 ₽275 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Условный размер корпуса2828Совпадает20Отличается28Совпадает28Совпадает
Количество контактов77Совпадает7Совпадает4Отличается4Отличается
Тип разъёмаВилка кабельная неэкранированная серии ШР28Вилка блочная фланцевая серии ШР28ОтличаетсяВилка блочная фланцеваяОтличаетсяВилка кабельная неэкранированная серииОтличаетсяРозетка блочно-кабельная неэкранированная серииОтличается
Диапазон частот, МГцдо 5до 5Совпадаетдо 5Совпадаетдо 5Совпадаетдо 5Совпадает
Контактное сопротивление, мОм, не более2,52,5Совпадает—Нет данныхф2,5 - 1,0; ф3,5 - 0,75Отличаетсяф2,5 - 1,0; ф3,5 - 0,75Отличается
  • Параметрический вариантRUICHIШР28П7ЭШ9 ВИЛ.Арт. RU 130811
    243,05 ₽640 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Условный размер корпуса
    Текущий28Аналог28Совпадает
    Количество контактов
    Текущий7Аналог7Совпадает
    Тип разъёма
    ТекущийВилка кабельная неэкранированная серии ШР28АналогВилка блочная фланцевая серии ШР28Отличается
    Диапазон частот, МГц
    Текущийдо 5Аналогдо 5Совпадает
    Контактное сопротивление, мОм, не более
    Текущий2,5Аналог2,5Совпадает
    Открыть товар
  • Параметрический вариантRUICHIШР20П7ЭШ12 ВИЛ.Арт. RU 129883
    134,75 ₽800 шт по каталогу

    Совпадает 2 из 4 сравнимых параметров

    Условный размер корпуса
    Текущий28Аналог20Отличается
    Количество контактов
    Текущий7Аналог7Совпадает
    Тип разъёма
    ТекущийВилка кабельная неэкранированная серии ШР28АналогВилка блочная фланцеваяОтличается
    Диапазон частот, МГц
    Текущийдо 5Аналогдо 5Совпадает
    Контактное сопротивление, мОм, не более
    Текущий2,5Аналог—Нет данных
    Открыть товар
  • Параметрический вариантRUICHIШР28П4НГ5 ВИЛ.Арт. RU 70155
    359,88 ₽1 100 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Условный размер корпуса
    Текущий28Аналог28Совпадает
    Количество контактов
    Текущий7Аналог4Отличается
    Тип разъёма
    ТекущийВилка кабельная неэкранированная серии ШР28АналогВилка кабельная неэкранированная серииОтличается
    Диапазон частот, МГц
    Текущийдо 5Аналогдо 5Совпадает
    Контактное сопротивление, мОм, не более
    Текущий2,5Аналогф2,5 - 1,0; ф3,5 - 0,75Отличается
    Открыть товар
  • Параметрический вариантRUICHIШР28ПК4НГ5 РОЗ.Арт. RU 77789
    475,89 ₽275 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Условный размер корпуса
    Текущий28Аналог28Совпадает
    Количество контактов
    Текущий7Аналог4Отличается
    Тип разъёма
    ТекущийВилка кабельная неэкранированная серии ШР28АналогРозетка блочно-кабельная неэкранированная серииОтличается
    Диапазон частот, МГц
    Текущийдо 5Аналогдо 5Совпадает
    Контактное сопротивление, мОм, не более
    Текущий2,5Аналогф2,5 - 1,0; ф3,5 - 0,75Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
