Datasheet ШР28П7ЭШ9 ВИЛ.
Технические параметры, размеры и рекомендации производителя
Разъемы ШР
Товар подлежит обязательной маркировке

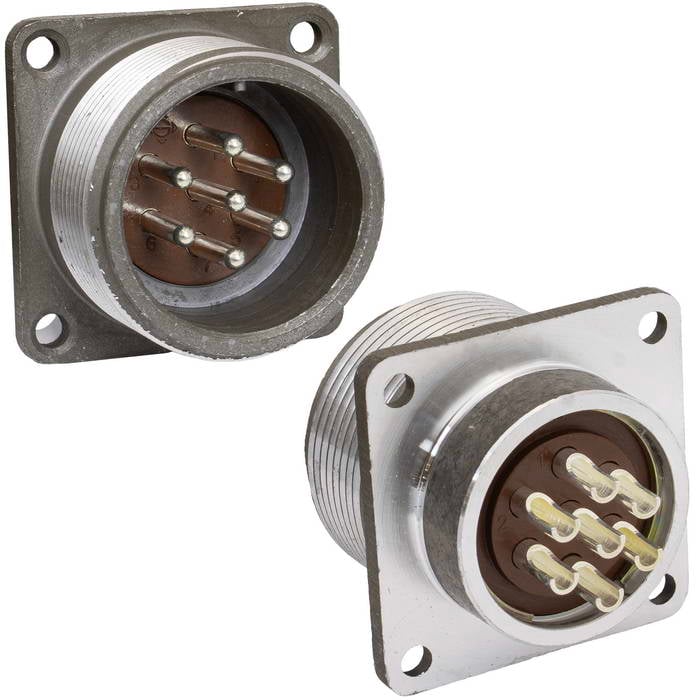

Разъём RUICHI ШР28П7ЭШ9 ВИЛ. блочная вилка на 7 контактов
Разъём RUICHI ШР28П7ЭШ9 ВИЛ. блочная вилка на 7 контактов
Товар подлежит обязательной маркировке- MPN
- ШР28П7ЭШ9 ВИЛ.
- Бренд
- Ruichi
- Артикул RU
- 130811
- Каталог обновлён
- 29.07.2026
- Источник / остаток
- Каталог RU Electronics · Поставка под запрос
- Lead time
- Уточняется при подтверждении
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 10 шт · только целая упаковка
- Фасовка
- Не указана в источнике
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet: 1
Под заказ167,86 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.
Документация и схема
Характеристики
- Условный размер корпуса
- 28
- Материал контакта
- медь
- Диаметр контакта, мм
- 1,5
- Покрытие контакта
- серебрение
- Диапазон частот, МГц
- до 5
- Максимальный ток на контакт, А
- 10
- Контактное сопротивление, мОм, не более
- 2,5
- Сопротивление изоляции, МОм, не менее
- 500
- Диэлектрическая прочность, В
- 1500
- Количество циклов коммутации, не менее
- 500
- Относительная влажность, %
- 93 (при Тос=40 С)
- Вес брутто
- 92.20
- Транспортная упаковка: размер/кол-во
- 36*35*18/100
- Диапазон рабочих температур, °C
- -55...+70
- Номинальное напряжение, В
- 400
- Тип разъёма
- Вилка блочная фланцевая серии ШР28
- Количество контактов
- 7
Описание
Разъем Шр_сшр_2рт_2ртт - цилиндрический электрический соединитель. Он состоит из приборных и кабельных частей, соединяемых при помощи резьбы, имеющейся на корпусе накидной гайке вставке и колодки. Соединители используются при работе в электрических цепях с частотой до 2МГц. Сопротивление изоляции между любыми контактными парами не менее 1000 Мом.
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарШР28П7ЭШ9 ВИЛ.RUICHIАрт. RU 130811 167,86 ₽Под заказ |  277,65 ₽530 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  134,75 ₽976 шт по каталогу Совпадает 2 из 4 сравнимых параметров |  306,71 ₽226 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  296,72 ₽990 шт ожидается по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Количество контактов | 7 | 7Совпадает | 7Совпадает | 4Отличается | 4Отличается |
| Условный размер корпуса | 28 | 28Совпадает | 20Отличается | 28Совпадает | 28Совпадает |
| Тип разъёма | Вилка блочная фланцевая серии ШР28 | Вилка кабельная неэкранированная серии ШР28Отличается | Вилка блочная фланцеваяОтличается | Вилка кабельная неэкранированная серииОтличается | Вилка блочная фланцеваяОтличается |
| Диапазон частот, МГц | до 5 | до 5Совпадает | до 5Совпадает | до 5Совпадает | до 5Совпадает |
| Контактное сопротивление, мОм, не более | 2,5 | 2,5Совпадает | —Нет данных | ф2,5 - 1,0; ф3,5 - 0,75Отличается | ф2,5 - 1,0; ф3,5 - 0,75Отличается |
- 277,65 ₽530 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Количество контактов
- Текущий7Аналог7Совпадает
- Условный размер корпуса
- Текущий28Аналог28Совпадает
- Тип разъёма
- ТекущийВилка блочная фланцевая серии ШР28АналогВилка кабельная неэкранированная серии ШР28Отличается
- Диапазон частот, МГц
- Текущийдо 5Аналогдо 5Совпадает
- Контактное сопротивление, мОм, не более
- Текущий2,5Аналог2,5Совпадает
- 134,75 ₽976 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
- Количество контактов
- Текущий7Аналог7Совпадает
- Условный размер корпуса
- Текущий28Аналог20Отличается
- Тип разъёма
- ТекущийВилка блочная фланцевая серии ШР28АналогВилка блочная фланцеваяОтличается
- Диапазон частот, МГц
- Текущийдо 5Аналогдо 5Совпадает
- Контактное сопротивление, мОм, не более
- Текущий2,5Аналог—Нет данных
- 306,71 ₽226 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Количество контактов
- Текущий7Аналог4Отличается
- Условный размер корпуса
- Текущий28Аналог28Совпадает
- Тип разъёма
- ТекущийВилка блочная фланцевая серии ШР28АналогВилка кабельная неэкранированная серииОтличается
- Диапазон частот, МГц
- Текущийдо 5Аналогдо 5Совпадает
- Контактное сопротивление, мОм, не более
- Текущий2,5Аналогф2,5 - 1,0; ф3,5 - 0,75Отличается
- 296,72 ₽990 шт ожидается по каталогу
Совпадает 2 из 5 сравнимых параметров
- Количество контактов
- Текущий7Аналог4Отличается
- Условный размер корпуса
- Текущий28Аналог28Совпадает
- Тип разъёма
- ТекущийВилка блочная фланцевая серии ШР28АналогВилка блочная фланцеваяОтличается
- Диапазон частот, МГц
- Текущийдо 5Аналогдо 5Совпадает
- Контактное сопротивление, мОм, не более
- Текущий2,5Аналогф2,5 - 1,0; ф3,5 - 0,75Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
