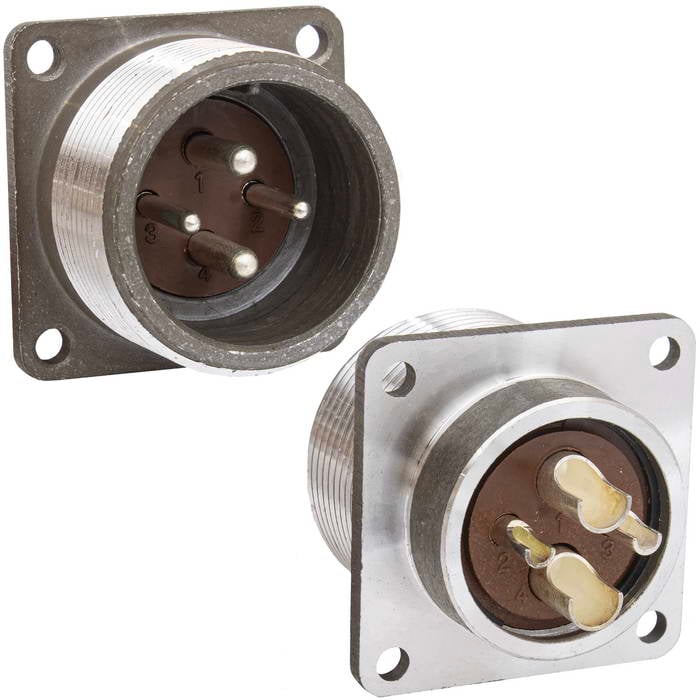

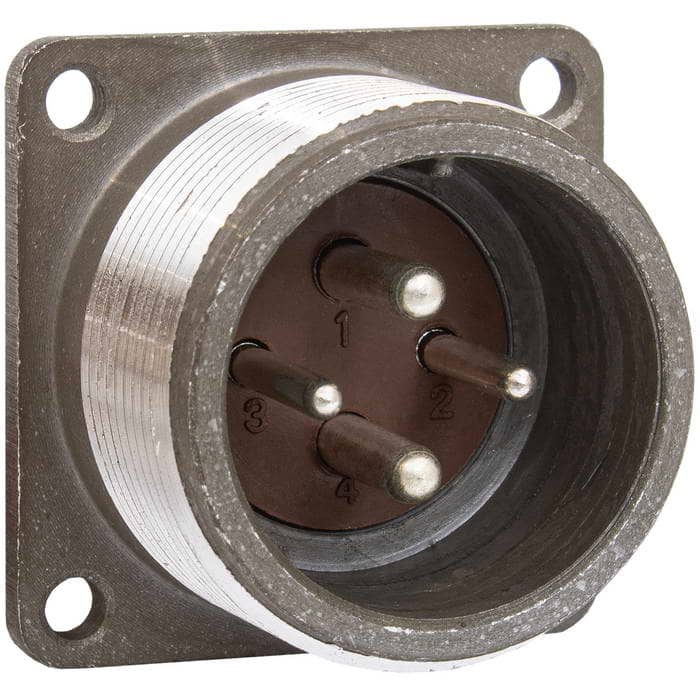

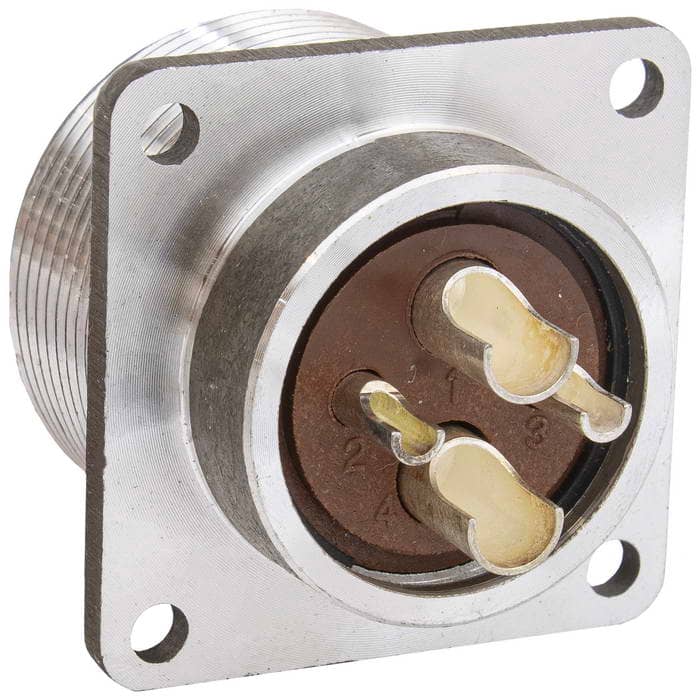

Разъём RUICHI ШР28П4ЭШ5 ВИЛКА

4 контакта

Товар подлежит обязательной маркировке
MPN
ШР28П4ЭШ5 ВИЛ.
Бренд
Ruichi
Артикул RU
77788

Основные параметры

Номинальное напряжение, В
400
Условный размер корпуса
28
Материал контакта
медь
Диаметр контакта, мм
2,5х2; 3,5х2
Покрытие контакта
серебрение
Диапазон частот, МГц
до 5
Все характеристики
Документация
880 шт в наличии242,87 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

17 параметров из источника

Электрические параметры

Диапазон частот, МГц
до 5
Максимальный ток на контакт, А
ф2,5 -25; ф3,5 - 50
Контактное сопротивление, мОм, не более
ф2,5 - 1,0; ф3,5 - 0,75
Сопротивление изоляции, МОм, не менее
500
Диэлектрическая прочность, В
1500
Количество циклов коммутации, не менее
500
Номинальное напряжение, В
400

Монтаж и корпус

Условный размер корпуса
28
Материал контакта
медь
Диаметр контакта, мм
2,5х2; 3,5х2
Покрытие контакта
серебрение
Количество контактов
4

Условия эксплуатации

Относительная влажность, %
93 (при Тос=40 С)
Диапазон рабочих температур, °C
-55...+70

Упаковка и вес

Вес брутто
52.10
Транспортная упаковка: размер/кол-во
36*35*34/200

Другие параметры

Тип разъёма
Вилка блочная фланцевая

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet ШР28П4ЭШ5 ВИЛ.

Технические параметры, размеры и рекомендации производителя

Скачать
Миниатюра: Схема ШР28П4ЭШ5 ВИЛ.
IMAGE · Схема

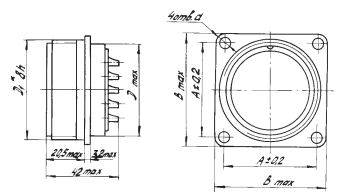

Схема ШР28П4ЭШ5 ВИЛ.

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 11.08.2026
Источник / остаток
Каталог RU Electronics · 880 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
10 шт · только целая упаковка
Фасовка
10 шт в упаковке
Date code / партия
Год / маркировка: 2026
Документация
Datasheet: 1

Описание

Разъем Шр_сшр_2рт_2ртт - цилиндрический электрический соединитель. Он состоит из приборных и кабельных частей, соединяемых при помощи резьбы, имеющейся на корпусе накидной гайке вставке и колодки. Соединители используются при работе в электрических цепях с частотой до 2МГц. Сопротивление изоляции между любыми контактными парами не менее 1000 Мом.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202610 шт88880 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарШР28П4ЭШ5 ВИЛ.RUICHIАрт. RU 77788
242,87 ₽880 шт по каталогу
Аналог из источникаБренд не указанШР28П4ЭШ5 ВИЛКААрт. RU 20111
500,00 ₽3 шт по каталогу

Указан в источнике как аналог; совместимость требует проверки

Параметрический вариантRUICHIШР28П4НГ5 ВИЛ.Арт. RU 70155
359,88 ₽1 100 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIШР20П7ЭШ12 ВИЛ.Арт. RU 129883
134,75 ₽800 шт по каталогу

Совпадает 2 из 4 сравнимых параметров

Параметрический вариантRUICHIШР28П7ЭШ9 ВИЛ.Арт. RU 130811
243,05 ₽640 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Условный размер корпуса2828Совпадает28Совпадает20Отличается28Совпадает
Количество контактов44Совпадает4Совпадает7Отличается7Отличается
Тип разъёмаВилка блочная фланцевая—Нет данныхВилка кабельная неэкранированная серииОтличаетсяВилка блочная фланцеваяСовпадаетВилка блочная фланцевая серии ШР28Отличается
Диапазон частот, МГцдо 5—Нет данныхдо 5Совпадаетдо 5Совпадаетдо 5Совпадает
Контактное сопротивление, мОм, не болееф2,5 - 1,0; ф3,5 - 0,75—Нет данныхф2,5 - 1,0; ф3,5 - 0,75Совпадает—Нет данных2,5Отличается
  • Аналог из источникаБренд не указанШР28П4ЭШ5 ВИЛКААрт. RU 20111
    500,00 ₽3 шт по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Условный размер корпуса
    Текущий28Аналог28Совпадает
    Количество контактов
    Текущий4Аналог4Совпадает
    Тип разъёма
    ТекущийВилка блочная фланцеваяАналог—Нет данных
    Диапазон частот, МГц
    Текущийдо 5Аналог—Нет данных
    Контактное сопротивление, мОм, не более
    Текущийф2,5 - 1,0; ф3,5 - 0,75Аналог—Нет данных
    Открыть товар
  • Параметрический вариантRUICHIШР28П4НГ5 ВИЛ.Арт. RU 70155
    359,88 ₽1 100 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Условный размер корпуса
    Текущий28Аналог28Совпадает
    Количество контактов
    Текущий4Аналог4Совпадает
    Тип разъёма
    ТекущийВилка блочная фланцеваяАналогВилка кабельная неэкранированная серииОтличается
    Диапазон частот, МГц
    Текущийдо 5Аналогдо 5Совпадает
    Контактное сопротивление, мОм, не более
    Текущийф2,5 - 1,0; ф3,5 - 0,75Аналогф2,5 - 1,0; ф3,5 - 0,75Совпадает
    Открыть товар
  • Параметрический вариантRUICHIШР20П7ЭШ12 ВИЛ.Арт. RU 129883
    134,75 ₽800 шт по каталогу

    Совпадает 2 из 4 сравнимых параметров

    Условный размер корпуса
    Текущий28Аналог20Отличается
    Количество контактов
    Текущий4Аналог7Отличается
    Тип разъёма
    ТекущийВилка блочная фланцеваяАналогВилка блочная фланцеваяСовпадает
    Диапазон частот, МГц
    Текущийдо 5Аналогдо 5Совпадает
    Контактное сопротивление, мОм, не более
    Текущийф2,5 - 1,0; ф3,5 - 0,75Аналог—Нет данных
    Открыть товар
  • Параметрический вариантRUICHIШР28П7ЭШ9 ВИЛ.Арт. RU 130811
    243,05 ₽640 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Условный размер корпуса
    Текущий28Аналог28Совпадает
    Количество контактов
    Текущий4Аналог7Отличается
    Тип разъёма
    ТекущийВилка блочная фланцеваяАналогВилка блочная фланцевая серии ШР28Отличается
    Диапазон частот, МГц
    Текущийдо 5Аналогдо 5Совпадает
    Контактное сопротивление, мОм, не более
    Текущийф2,5 - 1,0; ф3,5 - 0,75Аналог2,5Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
