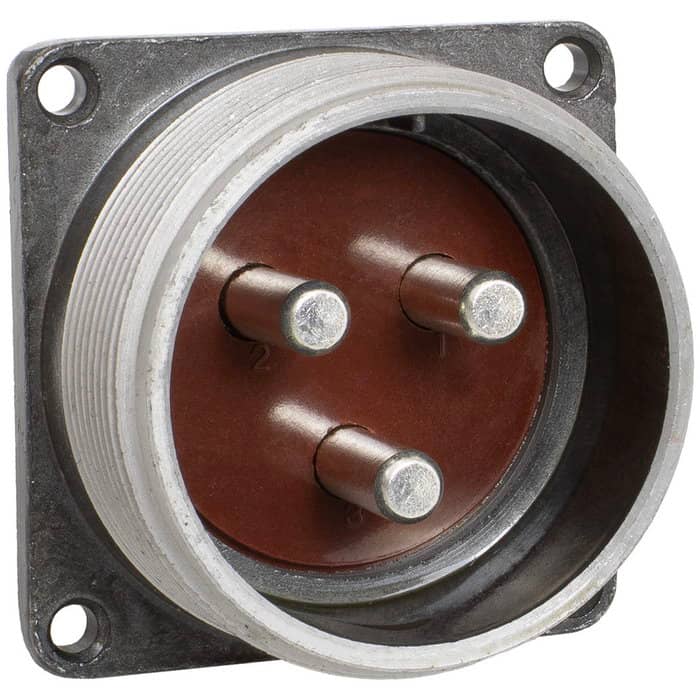

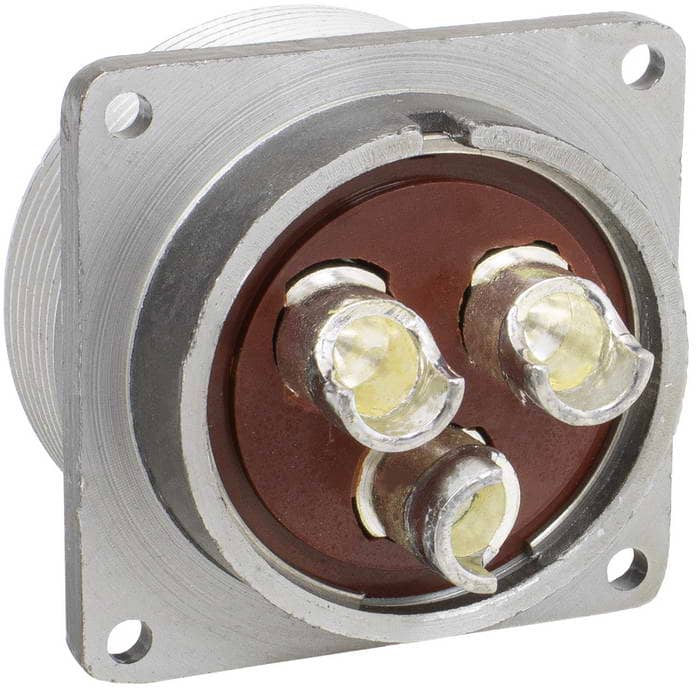

Разъём RUICHI ШР40П3ЭШ9 ВИЛ. блочная вилка на 3 контакта

Товар подлежит обязательной маркировке
MPN
ШР40П3ЭШ9 ВИЛ.
Бренд
Ruichi
Артикул RU
130791

Основные параметры

Номинальное напряжение, В
400
Условный размер корпуса
40
Материал контакта
медь
Диаметр контакта, мм
5,5
Покрытие контакта
серебрение
Диапазон частот, МГц
до 5
Все характеристики
Документация
280 шт в наличии421,84 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

17 параметров из источника

Электрические параметры

Диапазон частот, МГц
до 5
Максимальный ток на контакт, А
100
Контактное сопротивление, мОм, не более
0,3
Сопротивление изоляции, МОм, не менее
500
Диэлектрическая прочность, В
1500
Количество циклов коммутации, не менее
500
Номинальное напряжение, В
400

Монтаж и корпус

Условный размер корпуса
40
Материал контакта
медь
Диаметр контакта, мм
5,5
Покрытие контакта
серебрение
Количество контактов
3

Условия эксплуатации

Относительная влажность, %
93 (при Тос=40 С)
Диапазон рабочих температур, °C
-55...+70

Упаковка и вес

Вес брутто
90.72
Транспортная упаковка: размер/кол-во
44.5*30*20/180

Другие параметры

Тип разъёма
Вилка блочная фланцевая серии ШР40

Документация и схема

Файлы в каталоге не найдены
Документы пока не привязаны

Запросим datasheet или схему у поставщика для этой позиции.

Условия поставки

Обновлено 05.09.2026
Источник / остаток
Каталог RU Electronics · 280 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
20 шт · только целая упаковка
Фасовка
40 шт в упаковке
Date code / партия
Год / маркировка: 2026

Описание

Разъем Шр_сшр_2рт_2ртт - цилиндрический электрический соединитель. Он состоит из приборных и кабельных частей, соединяемых при помощи резьбы, имеющейся на корпусе накидной гайке вставке и колодки. Соединители используются при работе в электрических цепях с частотой до 2МГц. Сопротивление изоляции между любыми контактными парами не менее 1000 Мом.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202640 шт7280 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарШР40П3ЭШ9 ВИЛ.RUICHIАрт. RU 130791
421,84 ₽280 шт по каталогу
Параметрический вариантRUICHIШР40П3НГ9 ВИЛ.Арт. RU 130789
559,44 ₽140 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантSZCШР20П3ЭШ7 ВИЛКА (SZC)Арт. RU 106815
193,85 ₽40 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантRUICHIШР20П7ЭШ12 ВИЛ.Арт. RU 129883
134,75 ₽800 шт по каталогу

Совпадает 1 из 4 сравнимых параметров

Параметрический вариантRUICHIШР28П4НГ5 ВИЛ.Арт. RU 70155
359,88 ₽1 100 шт по каталогу

Совпадает 1 из 5 сравнимых параметров

Условный размер корпуса4040Совпадает20Отличается20Отличается28Отличается
Количество контактов33Совпадает3Совпадает7Отличается4Отличается
Тип разъёмаВилка блочная фланцевая серии ШР40Вилка кабельная неэкранированная серии ШР40ОтличаетсяВилка блочная фланцеваяОтличаетсяВилка блочная фланцеваяОтличаетсяВилка кабельная неэкранированная серииОтличается
Диапазон частот, МГцдо 5до 5Совпадаетдо 5Совпадаетдо 5Совпадаетдо 5Совпадает
Контактное сопротивление, мОм, не более0,30,3Совпадает1,0Отличается—Нет данныхф2,5 - 1,0; ф3,5 - 0,75Отличается
  • Параметрический вариантRUICHIШР40П3НГ9 ВИЛ.Арт. RU 130789
    559,44 ₽140 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Условный размер корпуса
    Текущий40Аналог40Совпадает
    Количество контактов
    Текущий3Аналог3Совпадает
    Тип разъёма
    ТекущийВилка блочная фланцевая серии ШР40АналогВилка кабельная неэкранированная серии ШР40Отличается
    Диапазон частот, МГц
    Текущийдо 5Аналогдо 5Совпадает
    Контактное сопротивление, мОм, не более
    Текущий0,3Аналог0,3Совпадает
    Открыть товар
  • Параметрический вариантSZCШР20П3ЭШ7 ВИЛКА (SZC)Арт. RU 106815
    193,85 ₽40 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Условный размер корпуса
    Текущий40Аналог20Отличается
    Количество контактов
    Текущий3Аналог3Совпадает
    Тип разъёма
    ТекущийВилка блочная фланцевая серии ШР40АналогВилка блочная фланцеваяОтличается
    Диапазон частот, МГц
    Текущийдо 5Аналогдо 5Совпадает
    Контактное сопротивление, мОм, не более
    Текущий0,3Аналог1,0Отличается
    Открыть товар
  • Параметрический вариантRUICHIШР20П7ЭШ12 ВИЛ.Арт. RU 129883
    134,75 ₽800 шт по каталогу

    Совпадает 1 из 4 сравнимых параметров

    Условный размер корпуса
    Текущий40Аналог20Отличается
    Количество контактов
    Текущий3Аналог7Отличается
    Тип разъёма
    ТекущийВилка блочная фланцевая серии ШР40АналогВилка блочная фланцеваяОтличается
    Диапазон частот, МГц
    Текущийдо 5Аналогдо 5Совпадает
    Контактное сопротивление, мОм, не более
    Текущий0,3Аналог—Нет данных
    Открыть товар
  • Параметрический вариантRUICHIШР28П4НГ5 ВИЛ.Арт. RU 70155
    359,88 ₽1 100 шт по каталогу

    Совпадает 1 из 5 сравнимых параметров

    Условный размер корпуса
    Текущий40Аналог28Отличается
    Количество контактов
    Текущий3Аналог4Отличается
    Тип разъёма
    ТекущийВилка блочная фланцевая серии ШР40АналогВилка кабельная неэкранированная серииОтличается
    Диапазон частот, МГц
    Текущийдо 5Аналогдо 5Совпадает
    Контактное сопротивление, мОм, не более
    Текущий0,3Аналогф2,5 - 1,0; ф3,5 - 0,75Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
