Datasheet ШР32П12ЭШ1 ВИЛ.
Технические параметры, размеры и рекомендации производителя

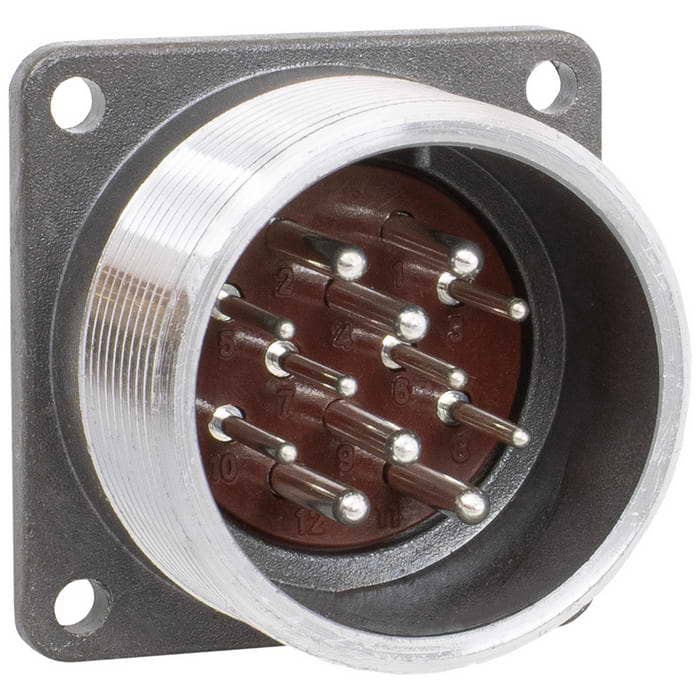

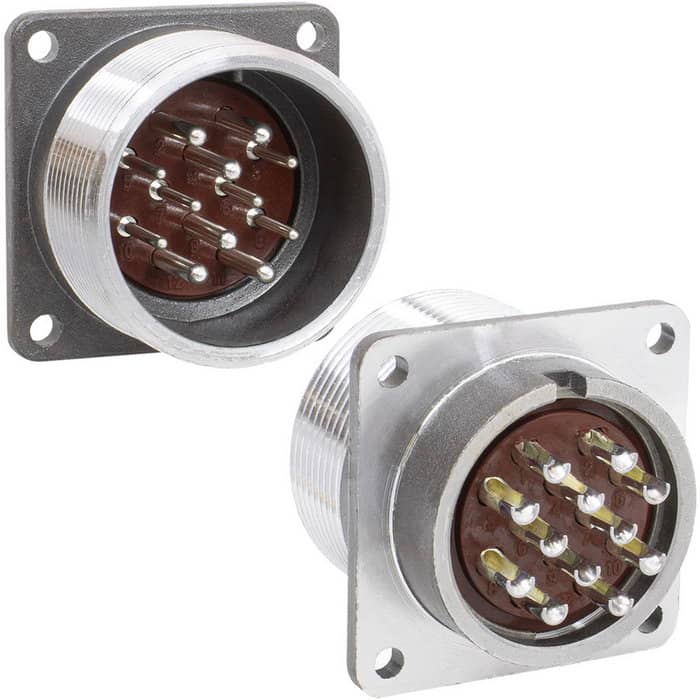

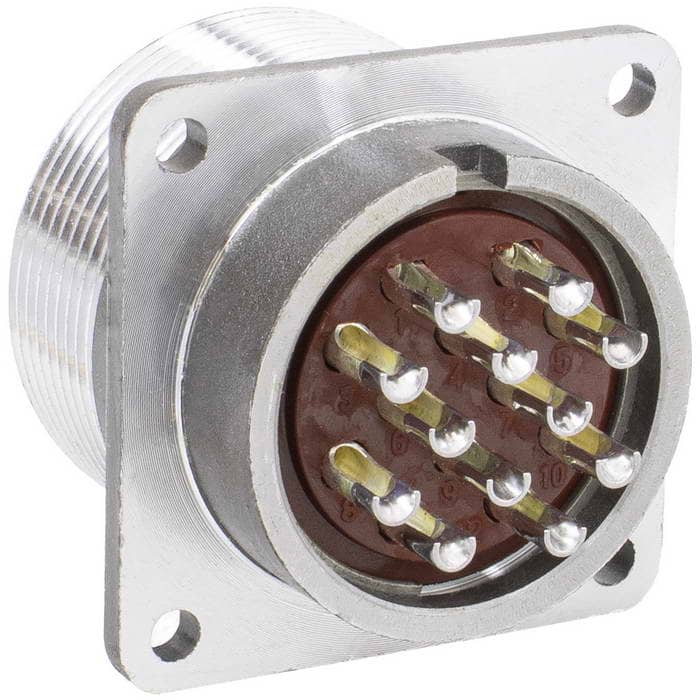

Разъём RUICHI ШР32П12ЭШ1 ВИЛ. блочная вилка на 12 контактов
Товар подлежит обязательной маркировке- MPN
- ШР32П12ЭШ1 ВИЛ.
- Бренд
- Ruichi
- Артикул RU
- 130807
Основные параметры
- Номинальное напряжение, В
- 400
- Условный размер корпуса
- 32
- Материал контакта
- медь
- Диаметр контакта, мм
- 1,5х6; 2,5х6
- Покрытие контакта
- серебрение
- Диапазон частот, МГц
- до 5
Под заказ241,46 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Диапазон частот, МГц
- до 5
- Максимальный ток на контакт, А
- ф1,5 - 10; ф2,5 - 25
- Контактное сопротивление, мОм, не более
- ф1,5 - 2,5; ф2,5 - 1,0
- Сопротивление изоляции, МОм, не менее
- 500
- Диэлектрическая прочность, В
- 1500
- Количество циклов коммутации, не менее
- 500
- Номинальное напряжение, В
- 400
Монтаж и корпус
- Условный размер корпуса
- 32
- Материал контакта
- медь
- Диаметр контакта, мм
- 1,5х6; 2,5х6
- Покрытие контакта
- серебрение
- Количество контактов
- 12
Условия эксплуатации
- Относительная влажность, %
- 93 (при Тос=40 С)
- Диапазон рабочих температур, °C
- -55...+70
Упаковка и вес
- Вес брутто
- 56.41
- Транспортная упаковка: размер/кол-во
- 50.5*27.5*29.5/320
Другие параметры
- Тип разъёма
- Вилка блочная фланцевая серии ШР32
Документация и схема
Условия поставки
Обновлено 12.08.2026- Источник / остаток
- Каталог RU Electronics · 320 шт ожидается
- Lead time
- Уточняется при подтверждении
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 40 шт · только целая упаковка
- Фасовка
- 40 шт в упаковке
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet: 1
Описание
Разъем Шр_сшр_2рт_2ртт - цилиндрический электрический соединитель. Он состоит из приборных и кабельных частей, соединяемых при помощи резьбы, имеющейся на корпусе накидной гайке вставке и колодки. Соединители используются при работе в электрических цепях с частотой до 2МГц. Сопротивление изоляции между любыми контактными парами не менее 1000 Мом.
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарШР32П12ЭШ1 ВИЛ.RUICHIАрт. RU 130807 241,46 ₽Под заказ |  441,94 ₽10 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  242,87 ₽940 шт по каталогу Совпадает 1 из 5 сравнимых параметров |  277,65 ₽350 шт по каталогу Совпадает 1 из 5 сравнимых параметров |  306,71 ₽146 шт по каталогу Совпадает 1 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Количество контактов | 12 | 12Совпадает | 4Отличается | 7Отличается | 4Отличается |
| Условный размер корпуса | 32 | 32Совпадает | 28Отличается | 28Отличается | 28Отличается |
| Тип разъёма | Вилка блочная фланцевая серии ШР32 | Вилка кабельная неэкранированная серии ШР32Отличается | Вилка блочная фланцеваяОтличается | Вилка кабельная неэкранированная серии ШР28Отличается | Вилка кабельная неэкранированная серииОтличается |
| Диапазон частот, МГц | до 5 | до 5Совпадает | до 5Совпадает | до 5Совпадает | до 5Совпадает |
| Контактное сопротивление, мОм, не более | ф1,5 - 2,5; ф2,5 - 1,0 | ф1,5 - 2,5; ф2,5 - 1,0Совпадает | ф2,5 - 1,0; ф3,5 - 0,75Отличается | 2,5Отличается | ф2,5 - 1,0; ф3,5 - 0,75Отличается |
- 441,94 ₽10 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Количество контактов
- Текущий12Аналог12Совпадает
- Условный размер корпуса
- Текущий32Аналог32Совпадает
- Тип разъёма
- ТекущийВилка блочная фланцевая серии ШР32АналогВилка кабельная неэкранированная серии ШР32Отличается
- Диапазон частот, МГц
- Текущийдо 5Аналогдо 5Совпадает
- Контактное сопротивление, мОм, не более
- Текущийф1,5 - 2,5; ф2,5 - 1,0Аналогф1,5 - 2,5; ф2,5 - 1,0Совпадает
- 242,87 ₽940 шт по каталогу
Совпадает 1 из 5 сравнимых параметров
- Количество контактов
- Текущий12Аналог4Отличается
- Условный размер корпуса
- Текущий32Аналог28Отличается
- Тип разъёма
- ТекущийВилка блочная фланцевая серии ШР32АналогВилка блочная фланцеваяОтличается
- Диапазон частот, МГц
- Текущийдо 5Аналогдо 5Совпадает
- Контактное сопротивление, мОм, не более
- Текущийф1,5 - 2,5; ф2,5 - 1,0Аналогф2,5 - 1,0; ф3,5 - 0,75Отличается
- 277,65 ₽350 шт по каталогу
Совпадает 1 из 5 сравнимых параметров
- Количество контактов
- Текущий12Аналог7Отличается
- Условный размер корпуса
- Текущий32Аналог28Отличается
- Тип разъёма
- ТекущийВилка блочная фланцевая серии ШР32АналогВилка кабельная неэкранированная серии ШР28Отличается
- Диапазон частот, МГц
- Текущийдо 5Аналогдо 5Совпадает
- Контактное сопротивление, мОм, не более
- Текущийф1,5 - 2,5; ф2,5 - 1,0Аналог2,5Отличается
- 306,71 ₽146 шт по каталогу
Совпадает 1 из 5 сравнимых параметров
- Количество контактов
- Текущий12Аналог4Отличается
- Условный размер корпуса
- Текущий32Аналог28Отличается
- Тип разъёма
- ТекущийВилка блочная фланцевая серии ШР32АналогВилка кабельная неэкранированная серииОтличается
- Диапазон частот, МГц
- Текущийдо 5Аналогдо 5Совпадает
- Контактное сопротивление, мОм, не более
- Текущийф1,5 - 2,5; ф2,5 - 1,0Аналогф2,5 - 1,0; ф3,5 - 0,75Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
