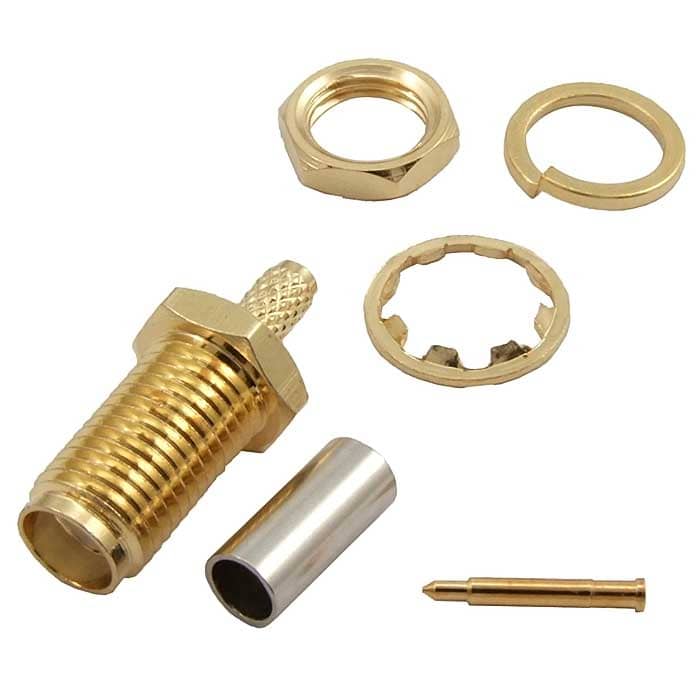

Разъём высокочастотный RUICHI RP-SMA-C174J
на панель
- MPN
- RP-SMA-C174J
- Бренд
- Ruichi
- Артикул RU
- 89528
Основные параметры
- Тип кабеля
- RG-174; RG-188; RG-316 и др .
- Диапазон рабочих частот, ГГц
- до 6
- Волновое сопротивление, Ом
- 50
- Коэффициент стоячей волны
- 1,35
- Диэлектрическая прочность, В
- 1000
- Материал контакта
- центральный проводник - латунь
2 250 шт в наличии43,33 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Диапазон рабочих частот, ГГц
- до 6
- Волновое сопротивление, Ом
- 50
- Диэлектрическая прочность, В
- 1000
Монтаж и корпус
- Материал контакта
- центральный проводник - латунь
- Материал изолятора
- PTFE
- Материал корпуса
- латунь покрытая техническим золотом
Условия эксплуатации
- Диапазон рабочих температур, °C
- -55...+155
Упаковка и вес
- Вес брутто
- 3.33
- Транспортная упаковка: размер/кол-во
- 42*28*18.5/4000
Другие параметры
- Тип кабеля
- RG-174; RG-188; RG-316 и др .
- Коэффициент стоячей волны
- 1,35
- Резьба
- 1/4-36UNS-2B
- Тип разъёма
- SMA P (вилка)

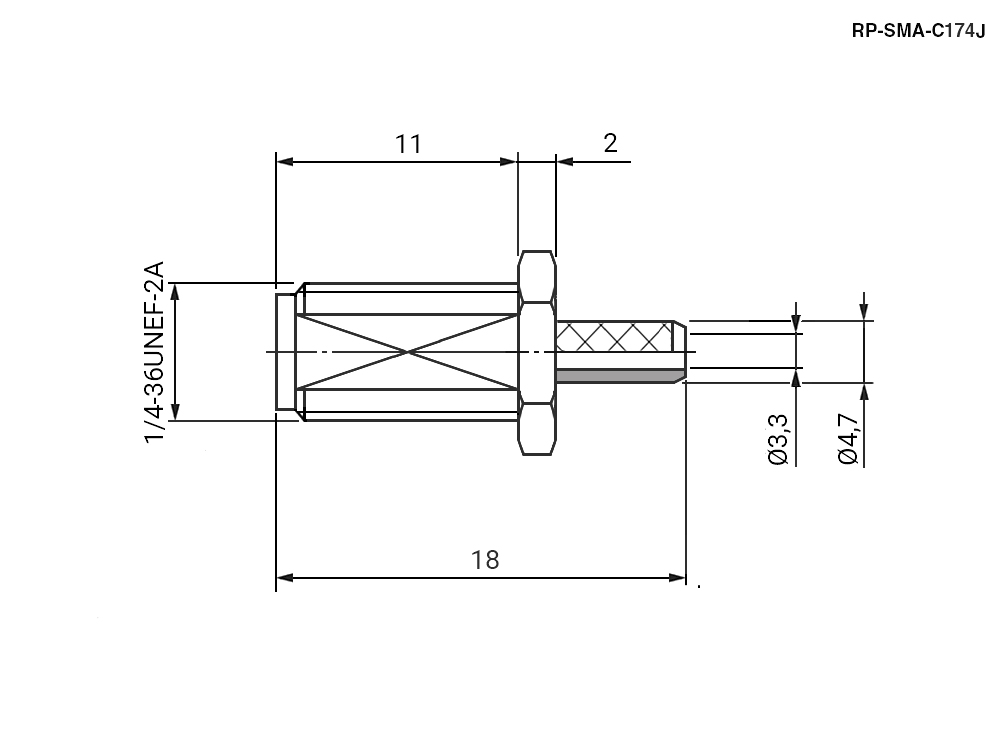

Документация и схема
Datasheet не найден в каталоге
Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.
Условия поставки
Обновлено 11.08.2026- Источник / остаток
- Каталог RU Electronics · 2 250 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 50 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet отсутствует — можно запросить
Описание
Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202450 шт452 250 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарRP-SMA-C174JRUICHIАрт. RU 89528 43,33 ₽2 250 шт по каталогу |  23,66 ₽25 шт по каталогу Совпадает 3 из 4 сравнимых параметров |  48,21 ₽2 350 шт по каталогу Совпадает 3 из 4 сравнимых параметров |  40,39 ₽10 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  47,97 ₽850 шт по каталогу Совпадает 2 из 4 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | SMA P (вилка) | Разъем высокочастотный серии SMA (вилка)Отличается | Разъем высокочастотный серии SMA (вилка), реверсивныйОтличается | Гнездо (jack)Отличается | Разъем высокочастотный серии SMA (вилка)Отличается |
| Материал корпуса | латунь покрытая техническим золотом | —Нет данных | —Нет данных | латуньОтличается | латуньОтличается |
| Волновое сопротивление, Ом | 50 | 50Совпадает | 50Совпадает | 50Совпадает | 50Совпадает |
| Диапазон рабочих частот, ГГц | до 6 | до 6Совпадает | до 6Совпадает | до 6Совпадает | —Нет данных |
| Диапазон рабочих температур, °C | -55...+155 | -55...+155Совпадает | -55...+155Совпадает | -55...+155Совпадает | -55...+155Совпадает |
- 23,66 ₽25 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Тип разъёма
- ТекущийSMA P (вилка)АналогРазъем высокочастотный серии SMA (вилка)Отличается
- Материал корпуса
- Текущийлатунь покрытая техническим золотомАналог—Нет данных
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 6Аналогдо 6Совпадает
- Диапазон рабочих температур, °C
- Текущий-55...+155Аналог-55...+155Совпадает
- 48,21 ₽2 350 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Тип разъёма
- ТекущийSMA P (вилка)АналогРазъем высокочастотный серии SMA (вилка), реверсивныйОтличается
- Материал корпуса
- Текущийлатунь покрытая техническим золотомАналог—Нет данных
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 6Аналогдо 6Совпадает
- Диапазон рабочих температур, °C
- Текущий-55...+155Аналог-55...+155Совпадает
- 40,39 ₽10 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип разъёма
- ТекущийSMA P (вилка)АналогГнездо (jack)Отличается
- Материал корпуса
- Текущийлатунь покрытая техническим золотомАналоглатуньОтличается
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 6Аналогдо 6Совпадает
- Диапазон рабочих температур, °C
- Текущий-55...+155Аналог-55...+155Совпадает
- 47,97 ₽850 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
- Тип разъёма
- ТекущийSMA P (вилка)АналогРазъем высокочастотный серии SMA (вилка)Отличается
- Материал корпуса
- Текущийлатунь покрытая техническим золотомАналоглатуньОтличается
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 6Аналог—Нет данных
- Диапазон рабочих температур, °C
- Текущий-55...+155Аналог-55...+155Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
