Наконечники медные луженые под пайку КВТ ПМ 1.5-5
до 1 кВ
Товар подлежит обязательной маркировке- MPN
- ПМ 1.5-5
- Бренд
- КВТ
- Артикул RU
- 108058
Основные параметры
- Глубина
- L - 16 мм
- Сечение провода
- 1,5 мм
- Форма
- кольцевая под винт М5
- Область применения
- оконцевание пайкой или опрессовкой проводов с медными жилами
- Основные размеры

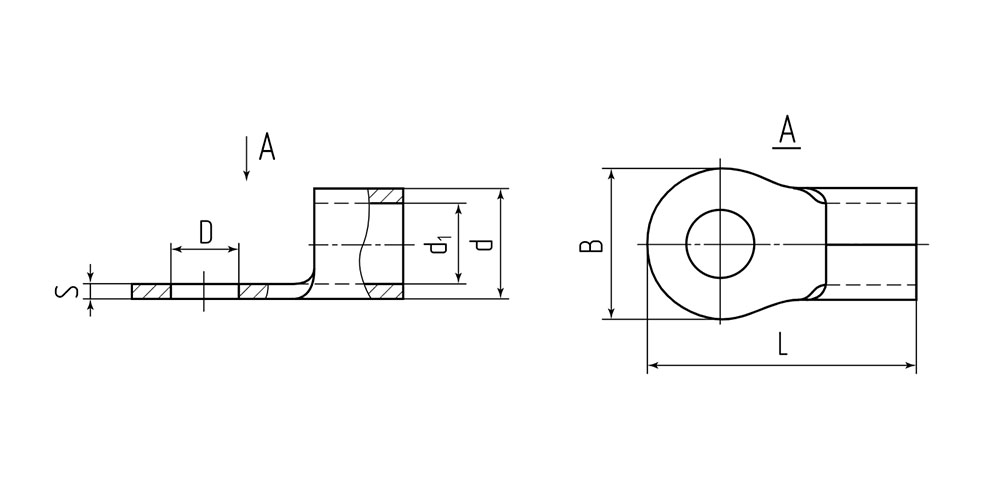

- D - 5,3; B - 8; L - 16; S - 0,8; d - 3,4; d1 - 1,7 мм
- Тип клемм (наконечников) для обжима
- Наконечник кабельный под пайку серии ПМ
200 шт в наличии6,72 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Монтаж и корпус
- Глубина
- L - 16 мм
- Форма
- кольцевая под винт М5
- Основные размеры
- D - 5,3; B - 8; L - 16; S - 0,8; d - 3,4; d1 - 1,7 мм
- Материал
- медь луженая
Другие параметры
- Сечение провода
- 1,5 мм
- Область применения
- оконцевание пайкой или опрессовкой проводов с медными жилами
- Тип клемм (наконечников) для обжима
- Наконечник кабельный под пайку серии ПМ
Документация и схема
Datasheet не найден в каталоге
Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.
Условия поставки
Обновлено 29.08.2026- Источник / остаток
- Каталог RU Electronics · 200 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 100 шт · только целая упаковка
- Фасовка
- 100 шт в упаковке
- Date code / партия
- Год / маркировка: 0
- Документация
- Datasheet отсутствует — можно запросить
Описание
Предназначены для оконцевания пайкой или опрессовкой кабелей и проводов с медными жилами Материал: листовая электротехническая медь марки М1 Рабочее напряжение: до 1 кВ Покрытие: олово-висмутовое электролитическое лужение (климатическое исполнение «Т2») Технологический шов на участке контактного скругления под кабельную жилу пропаян, таким образом трубная часть наконечника образует сплошную монолитную структуру Наряду с пайкой конструктивные особенности наконечников ПМ (КВТ) предполагают монтаж опрессовкой в качестве альтернативы или комбинированное использование двух методов соединения Внутренняя поверхность трубной части наконечников имеет круговые поперечные насечки, обеспечивающие особую механическую прочность и качество электрического контакта Благодаря заваренному шву, ориентация наконечника в матрицах инструмента не имеет значения и опрессовка может производиться даже поверх самого сварного шва
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
0100 шт2200 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарПМ 1.5-5КВТАрт. RU 108058 6,72 ₽200 шт по каталогу |  328,34 ₽2 шт по каталогу Совпадает 1 из 5 сравнимых параметров |  18,47 ₽80 шт по каталогу Совпадает 1 из 5 сравнимых параметров |  40,35 ₽200 шт по каталогу Совпадает 1 из 5 сравнимых параметров |  270,41 ₽5 шт по каталогу Совпадает 1 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Глубина | L - 16 мм | L - 66 ммОтличается | L - 18 ммОтличается | L - 29,5 ммОтличается | L - 56 ммОтличается |
| Основные размеры | D - 5,3; B - 8; L - 16; S - 0,8; d - 3,4; d1 - 1,7 мм | D - 12,8; B - 36,5; L - 66; S - 3,3; d - 26; d1 - 19,3 ммОтличается | D - 5,3; B - 8; L - 18; S - 1; d - 5; d1 - 3 ммОтличается | D - 8,4; B - 15; L - 29,5; S - 1,2; d - 7,2; d1 - 4,7 ммОтличается | D - 10,5; B - 29; L - 56; S - 2,5; d - 22; d1 - 17 ммОтличается |
| Сечение провода | 1,5 мм | 150 ммОтличается | 4 ммОтличается | 10 ммОтличается | 120 ммОтличается |
| Материал | медь луженая | медь луженаяСовпадает | медь луженаяСовпадает | медь луженаяСовпадает | медь луженаяСовпадает |
| Область применения | оконцевание пайкой или опрессовкой проводов с медными жилами | оконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиОтличается | оконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиОтличается | оконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиОтличается | оконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиОтличается |
- 328,34 ₽2 шт по каталогу
Совпадает 1 из 5 сравнимых параметров
- Глубина
- ТекущийL - 16 ммАналогL - 66 ммОтличается
- Основные размеры
- ТекущийD - 5,3; B - 8; L - 16; S - 0,8; d - 3,4; d1 - 1,7 ммАналогD - 12,8; B - 36,5; L - 66; S - 3,3; d - 26; d1 - 19,3 ммОтличается
- Сечение провода
- Текущий1,5 ммАналог150 ммОтличается
- Материал
- Текущиймедь луженаяАналогмедь луженаяСовпадает
- Область применения
- Текущийоконцевание пайкой или опрессовкой проводов с медными жиламиАналогоконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиОтличается
- 18,47 ₽80 шт по каталогу
Совпадает 1 из 5 сравнимых параметров
- Глубина
- ТекущийL - 16 ммАналогL - 18 ммОтличается
- Основные размеры
- ТекущийD - 5,3; B - 8; L - 16; S - 0,8; d - 3,4; d1 - 1,7 ммАналогD - 5,3; B - 8; L - 18; S - 1; d - 5; d1 - 3 ммОтличается
- Сечение провода
- Текущий1,5 ммАналог4 ммОтличается
- Материал
- Текущиймедь луженаяАналогмедь луженаяСовпадает
- Область применения
- Текущийоконцевание пайкой или опрессовкой проводов с медными жиламиАналогоконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиОтличается
- 40,35 ₽200 шт по каталогу
Совпадает 1 из 5 сравнимых параметров
- Глубина
- ТекущийL - 16 ммАналогL - 29,5 ммОтличается
- Основные размеры
- ТекущийD - 5,3; B - 8; L - 16; S - 0,8; d - 3,4; d1 - 1,7 ммАналогD - 8,4; B - 15; L - 29,5; S - 1,2; d - 7,2; d1 - 4,7 ммОтличается
- Сечение провода
- Текущий1,5 ммАналог10 ммОтличается
- Материал
- Текущиймедь луженаяАналогмедь луженаяСовпадает
- Область применения
- Текущийоконцевание пайкой или опрессовкой проводов с медными жиламиАналогоконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиОтличается
- 270,41 ₽5 шт по каталогу
Совпадает 1 из 5 сравнимых параметров
- Глубина
- ТекущийL - 16 ммАналогL - 56 ммОтличается
- Основные размеры
- ТекущийD - 5,3; B - 8; L - 16; S - 0,8; d - 3,4; d1 - 1,7 ммАналогD - 10,5; B - 29; L - 56; S - 2,5; d - 22; d1 - 17 ммОтличается
- Сечение провода
- Текущий1,5 ммАналог120 ммОтличается
- Материал
- Текущиймедь луженаяАналогмедь луженаяСовпадает
- Область применения
- Текущийоконцевание пайкой или опрессовкой проводов с медными жиламиАналогоконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиОтличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
