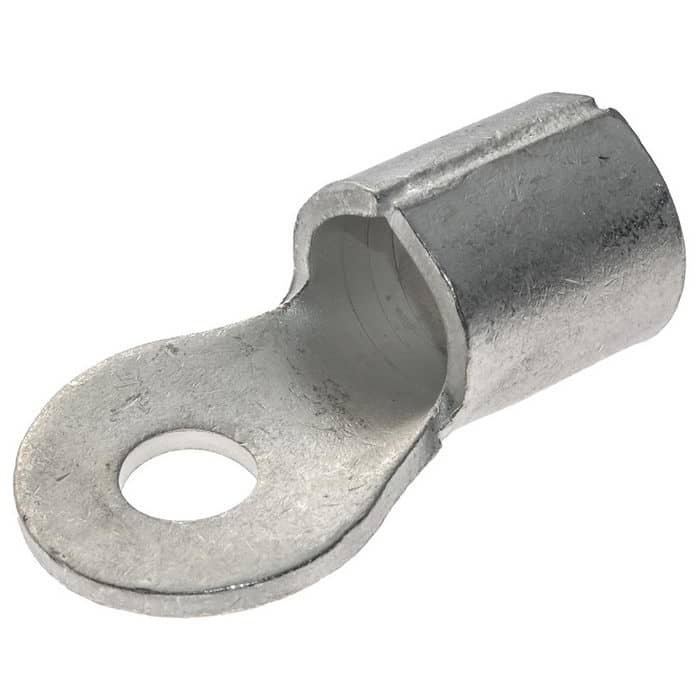

Наконечники медные луженые под пайку КВТ ПМ 150-12, до 1 кВ
Наконечники медные луженые под пайку КВТ ПМ 150-12, до 1 кВ
- MPN
- ПМ 150-12
- Бренд
- КВТ
- Артикул RU
- 108070
- Каталог обновлён
- 14.07.2026
- Источник / остаток
- Каталог RU Electronics · 2 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 2 шт в упаковке
- Date code / партия
- Год / маркировка: 2018
- Документация
- Datasheet отсутствует — можно запросить
2 шт в наличии328,34 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.
Документация и схема
Datasheet не найден в каталоге
Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.
Характеристики
- Глубина
- L - 66 мм
- Сечение провода
- 150 мм
- Форма
- кольцевая под винт М12
- Область применения
- оконцевание пайкой или опрессовкой кабелей и проводов с медными жилами

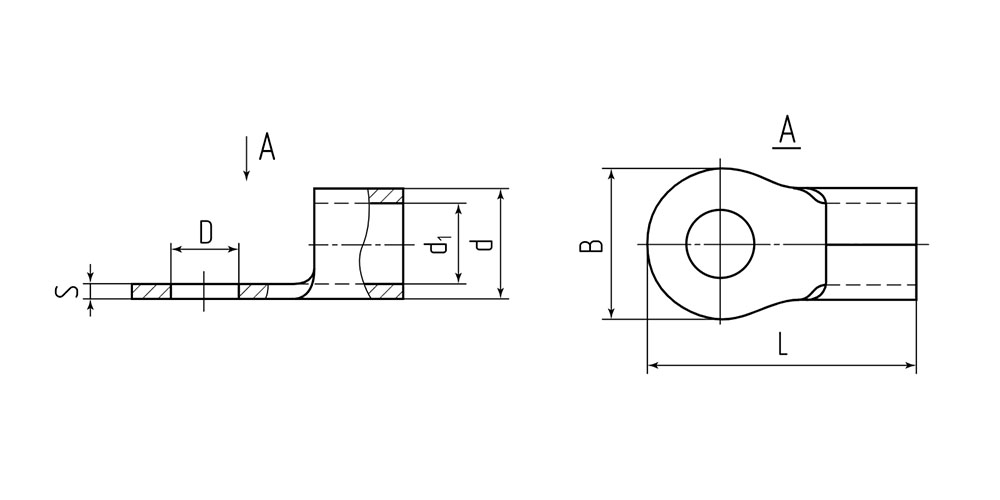

- Основные размеры
- D - 12,8; B - 36,5; L - 66; S - 3,3; d - 26; d1 - 19,3 мм
- Тип клемм (наконечников) для обжима
- Наконечник кабельный под пайку серии ПМ
- Материал
- медь луженая
Описание
Предназначены для оконцевания пайкой или опрессовкой кабелей и проводов с медными жилами Материал: листовая электротехническая медь марки М1 Рабочее напряжение: до 1 кВ Покрытие: олово-висмутовое электролитическое лужение (климатическое исполнение «Т2») Технологический шов на участке контактного скругления под кабельную жилу пропаян, таким образом трубная часть наконечника образует сплошную монолитную структуру Наряду с пайкой конструктивные особенности наконечников ПМ (КВТ) предполагают монтаж опрессовкой в качестве альтернативы или комбинированное использование двух методов соединения Внутренняя поверхность трубной части наконечников имеет круговые поперечные насечки, обеспечивающие особую механическую прочность и качество электрического контакта Благодаря заваренному шву, ориентация наконечника в матрицах инструмента не имеет значения и опрессовка может производиться даже поверх самого сварного шва
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20182 шт12 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарПМ 150-12КВТАрт. RU 108070 328,34 ₽2 шт по каталогу |  414,21 ₽17 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  270,41 ₽5 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  67,03 ₽70 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  163,27 ₽24 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Глубина | L - 66 мм | L - 68,5 ммОтличается | L - 56 ммОтличается | L - 32,5 ммОтличается | L - 50 ммОтличается |
| Основные размеры | D - 12,8; B - 36,5; L - 66; S - 3,3; d - 26; d1 - 19,3 мм | D - 12,8; B - 39; L - 68,5; S - 3,5; d - 28; d1 - 21 ммОтличается | D - 10,5; B - 29; L - 56; S - 2,5; d - 22; d1 - 17 ммОтличается | D - 10,5; B - 16; L - 32,5; S - 1,5; d - 9; d1 - 6 ммОтличается | D - 10,5; B - 22; L - 50; S - 2; d - 15,5; d1 - 11,5 ммОтличается |
| Сечение провода | 150 мм | 185 ммОтличается | 120 ммОтличается | 16 ммОтличается | 50 ммОтличается |
| Материал | медь луженая | медь луженаяСовпадает | медь луженаяСовпадает | медь луженаяСовпадает | медь луженаяСовпадает |
| Область применения | оконцевание пайкой или опрессовкой кабелей и проводов с медными жилами | оконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиСовпадает | оконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиСовпадает | оконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиСовпадает | оконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиСовпадает |
- 414,21 ₽17 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Глубина
- ТекущийL - 66 ммАналогL - 68,5 ммОтличается
- Основные размеры
- ТекущийD - 12,8; B - 36,5; L - 66; S - 3,3; d - 26; d1 - 19,3 ммАналогD - 12,8; B - 39; L - 68,5; S - 3,5; d - 28; d1 - 21 ммОтличается
- Сечение провода
- Текущий150 ммАналог185 ммОтличается
- Материал
- Текущиймедь луженаяАналогмедь луженаяСовпадает
- Область применения
- Текущийоконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиАналогоконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиСовпадает
- 270,41 ₽5 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Глубина
- ТекущийL - 66 ммАналогL - 56 ммОтличается
- Основные размеры
- ТекущийD - 12,8; B - 36,5; L - 66; S - 3,3; d - 26; d1 - 19,3 ммАналогD - 10,5; B - 29; L - 56; S - 2,5; d - 22; d1 - 17 ммОтличается
- Сечение провода
- Текущий150 ммАналог120 ммОтличается
- Материал
- Текущиймедь луженаяАналогмедь луженаяСовпадает
- Область применения
- Текущийоконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиАналогоконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиСовпадает
- 67,03 ₽70 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Глубина
- ТекущийL - 66 ммАналогL - 32,5 ммОтличается
- Основные размеры
- ТекущийD - 12,8; B - 36,5; L - 66; S - 3,3; d - 26; d1 - 19,3 ммАналогD - 10,5; B - 16; L - 32,5; S - 1,5; d - 9; d1 - 6 ммОтличается
- Сечение провода
- Текущий150 ммАналог16 ммОтличается
- Материал
- Текущиймедь луженаяАналогмедь луженаяСовпадает
- Область применения
- Текущийоконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиАналогоконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиСовпадает
- 163,27 ₽24 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Глубина
- ТекущийL - 66 ммАналогL - 50 ммОтличается
- Основные размеры
- ТекущийD - 12,8; B - 36,5; L - 66; S - 3,3; d - 26; d1 - 19,3 ммАналогD - 10,5; B - 22; L - 50; S - 2; d - 15,5; d1 - 11,5 ммОтличается
- Сечение провода
- Текущий150 ммАналог50 ммОтличается
- Материал
- Текущиймедь луженаяАналогмедь луженаяСовпадает
- Область применения
- Текущийоконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиАналогоконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
