Наконечники медные луженые под пайку КВТ ПМ 10-8
до 1 кВ
Товар подлежит обязательной маркировке- MPN
- ПМ 10-8
- Бренд
- КВТ
- Артикул RU
- 108062
Основные параметры
- Глубина
- L - 29,5 мм
- Сечение провода
- 10 мм
- Форма
- кольцевая под винт М8
- Область применения
- оконцевание пайкой или опрессовкой кабелей и проводов с медными жилами

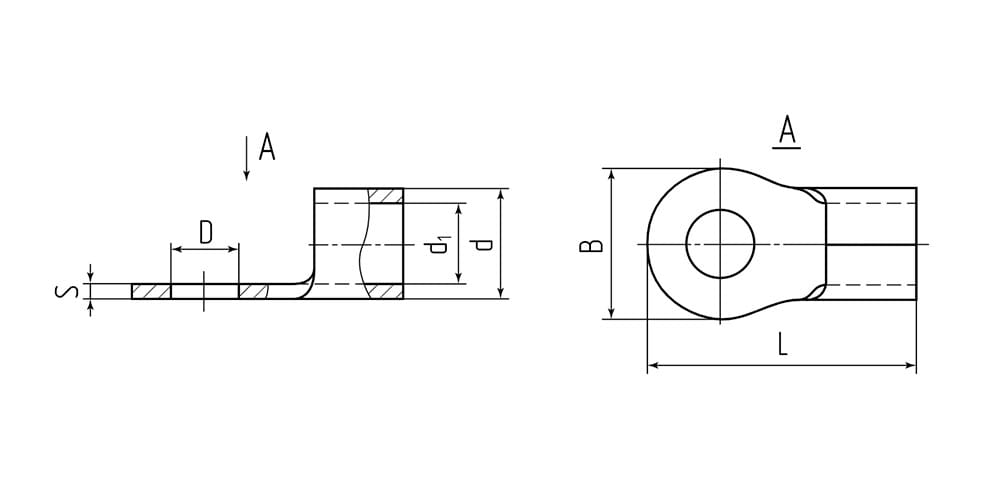

- Основные размеры
- D - 8,4; B - 15; L - 29,5; S - 1,2; d - 7,2; d1 - 4,7 мм
- Тип клемм (наконечников) для обжима
- Наконечник кабельный под пайку серии ПМ
200 шт в наличии40,35 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Монтаж и корпус
- Глубина
- L - 29,5 мм
- Форма
- кольцевая под винт М8
- Основные размеры
- D - 8,4; B - 15; L - 29,5; S - 1,2; d - 7,2; d1 - 4,7 мм
- Материал
- медь луженая
Другие параметры
- Сечение провода
- 10 мм
- Область применения
- оконцевание пайкой или опрессовкой кабелей и проводов с медными жилами
- Тип клемм (наконечников) для обжима
- Наконечник кабельный под пайку серии ПМ
Документация и схема
Datasheet не найден в каталоге
Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.
Условия поставки
Обновлено 29.08.2026- Источник / остаток
- Каталог RU Electronics · 200 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 100 шт · только целая упаковка
- Фасовка
- 25 шт в упаковке
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet отсутствует — можно запросить
Описание
Предназначены для оконцевания пайкой или опрессовкой кабелей и проводов с медными жилами Материал: листовая электротехническая медь марки М1 Рабочее напряжение: до 1 кВ Покрытие: олово-висмутовое электролитическое лужение (климатическое исполнение «Т2») Технологический шов на участке контактного скругления под кабельную жилу пропаян, таким образом трубная часть наконечника образует сплошную монолитную структуру Наряду с пайкой конструктивные особенности наконечников ПМ (КВТ) предполагают монтаж опрессовкой в качестве альтернативы или комбинированное использование двух методов соединения Внутренняя поверхность трубной части наконечников имеет круговые поперечные насечки, обеспечивающие особую механическую прочность и качество электрического контакта Благодаря заваренному шву, ориентация наконечника в матрицах инструмента не имеет значения и опрессовка может производиться даже поверх самого сварного шва
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
не указано25 шт8200 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарПМ 10-8КВТАрт. RU 108062 40,35 ₽200 шт по каталогу |  26,11 ₽20 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  92,24 ₽50 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  67,03 ₽50 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  270,41 ₽5 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Глубина | L - 29,5 мм | L - 27 ммОтличается | L - 34 ммОтличается | L - 32,5 ммОтличается | L - 56 ммОтличается |
| Основные размеры | D - 8,4; B - 15; L - 29,5; S - 1,2; d - 7,2; d1 - 4,7 мм | D - 8,4; B - 15; L - 27; S - 1; d - 5,5; d1 - 3,4 ммОтличается | D - 8,4; B - 16,5; L - 34; S - 1,7; d - 11,5; d1 - 8 ммОтличается | D - 10,5; B - 16; L - 32,5; S - 1,5; d - 9; d1 - 6 ммОтличается | D - 10,5; B - 29; L - 56; S - 2,5; d - 22; d1 - 17 ммОтличается |
| Сечение провода | 10 мм | 6 ммОтличается | 25 ммОтличается | 16 ммОтличается | 120 ммОтличается |
| Материал | медь луженая | медь луженаяСовпадает | медь луженаяСовпадает | медь луженаяСовпадает | медь луженаяСовпадает |
| Область применения | оконцевание пайкой или опрессовкой кабелей и проводов с медными жилами | оконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиСовпадает | оконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиСовпадает | оконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиСовпадает | оконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиСовпадает |
- 26,11 ₽20 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Глубина
- ТекущийL - 29,5 ммАналогL - 27 ммОтличается
- Основные размеры
- ТекущийD - 8,4; B - 15; L - 29,5; S - 1,2; d - 7,2; d1 - 4,7 ммАналогD - 8,4; B - 15; L - 27; S - 1; d - 5,5; d1 - 3,4 ммОтличается
- Сечение провода
- Текущий10 ммАналог6 ммОтличается
- Материал
- Текущиймедь луженаяАналогмедь луженаяСовпадает
- Область применения
- Текущийоконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиАналогоконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиСовпадает
- 92,24 ₽50 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Глубина
- ТекущийL - 29,5 ммАналогL - 34 ммОтличается
- Основные размеры
- ТекущийD - 8,4; B - 15; L - 29,5; S - 1,2; d - 7,2; d1 - 4,7 ммАналогD - 8,4; B - 16,5; L - 34; S - 1,7; d - 11,5; d1 - 8 ммОтличается
- Сечение провода
- Текущий10 ммАналог25 ммОтличается
- Материал
- Текущиймедь луженаяАналогмедь луженаяСовпадает
- Область применения
- Текущийоконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиАналогоконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиСовпадает
- 67,03 ₽50 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Глубина
- ТекущийL - 29,5 ммАналогL - 32,5 ммОтличается
- Основные размеры
- ТекущийD - 8,4; B - 15; L - 29,5; S - 1,2; d - 7,2; d1 - 4,7 ммАналогD - 10,5; B - 16; L - 32,5; S - 1,5; d - 9; d1 - 6 ммОтличается
- Сечение провода
- Текущий10 ммАналог16 ммОтличается
- Материал
- Текущиймедь луженаяАналогмедь луженаяСовпадает
- Область применения
- Текущийоконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиАналогоконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиСовпадает
- 270,41 ₽5 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Глубина
- ТекущийL - 29,5 ммАналогL - 56 ммОтличается
- Основные размеры
- ТекущийD - 8,4; B - 15; L - 29,5; S - 1,2; d - 7,2; d1 - 4,7 ммАналогD - 10,5; B - 29; L - 56; S - 2,5; d - 22; d1 - 17 ммОтличается
- Сечение провода
- Текущий10 ммАналог120 ммОтличается
- Материал
- Текущиймедь луженаяАналогмедь луженаяСовпадает
- Область применения
- Текущийоконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиАналогоконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
