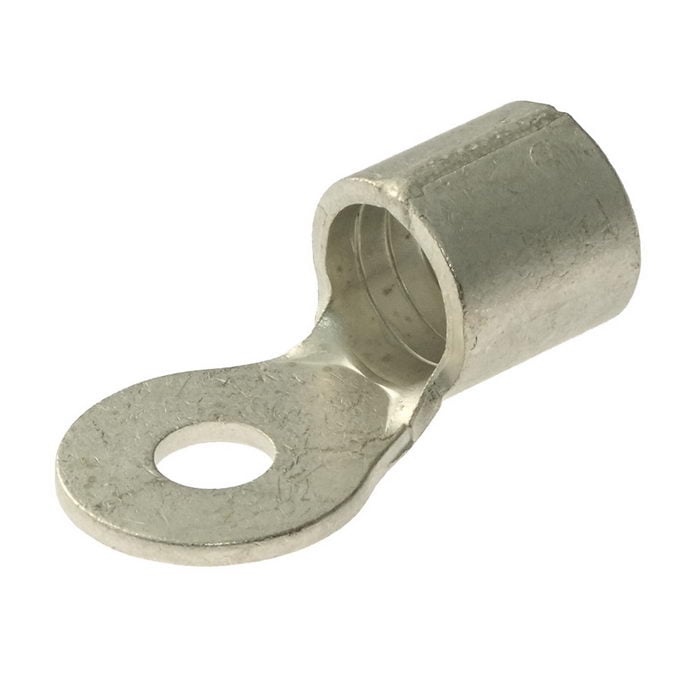

Наконечники медные луженые под пайку КВТ ПМ 120-10

до 1 кВ

MPN
ПМ 120-10
Бренд
КВТ
Артикул RU
108069

Основные параметры

Глубина
L - 56 мм
Сечение провода
120 мм
Форма
кольцевая под винт М10
Область применения
оконцевание пайкой или опрессовкой кабелей и проводов с медными жилами
Основные размеры
D - 10,5; B - 29; L - 56; S - 2,5; d - 22; d1 - 17 мм
Тип клемм (наконечников) для обжима
Наконечник кабельный под пайку серии ПМ
Все характеристики
Документация
5 шт в наличии270,41 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

7 параметров из источника

Монтаж и корпус

Глубина
L - 56 мм
Форма
кольцевая под винт М10
Основные размеры
D - 10,5; B - 29; L - 56; S - 2,5; d - 22; d1 - 17 мм
Материал
медь луженая

Другие параметры

Сечение провода
120 мм
Область применения
оконцевание пайкой или опрессовкой кабелей и проводов с медными жилами
Тип клемм (наконечников) для обжима
Наконечник кабельный под пайку серии ПМ

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

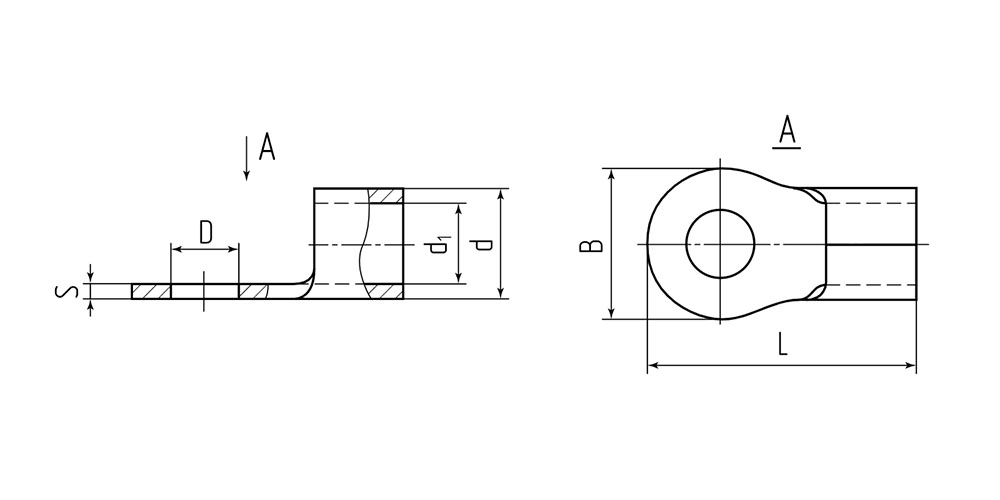

Миниатюра: Схема ПМ 120-10
IMAGE · Схема

Схема ПМ 120-10

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 29.08.2026
Источник / остаток
Каталог RU Electronics · 5 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
1 шт в упаковке
Date code / партия
Год / маркировка: 2024

Описание

Предназначены для оконцевания пайкой или опрессовкой кабелей и проводов с медными жилами Материал: листовая электротехническая медь марки М1 Рабочее напряжение: до 1 кВ Покрытие: олово-висмутовое электролитическое лужение (климатическое исполнение «Т2») Технологический шов на участке контактного скругления под кабельную жилу пропаян, таким образом трубная часть наконечника образует сплошную монолитную структуру Наряду с пайкой конструктивные особенности наконечников ПМ (КВТ) предполагают монтаж опрессовкой в качестве альтернативы или комбинированное использование двух методов соединения Внутренняя поверхность трубной части наконечников имеет круговые поперечные насечки, обеспечивающие особую механическую прочность и качество электрического контакта Благодаря заваренному шву, ориентация наконечника в матрицах инструмента не имеет значения и опрессовка может производиться даже поверх самого сварного шва

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20241 шт55 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарПМ 120-10КВТАрт. RU 108069
270,41 ₽5 шт по каталогу
Параметрический вариантКВТПМ 16-10Арт. RU 108063
67,03 ₽50 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантКВТПМ 50-10Арт. RU 108066
163,27 ₽6 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантКВТПМ 150-12Арт. RU 108070
328,34 ₽2 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантКВТПМ 185-12Арт. RU 108071
414,21 ₽17 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

ГлубинаL - 56 ммL - 32,5 ммОтличаетсяL - 50 ммОтличаетсяL - 66 ммОтличаетсяL - 68,5 ммОтличается
Основные размерыD - 10,5; B - 29; L - 56; S - 2,5; d - 22; d1 - 17 ммD - 10,5; B - 16; L - 32,5; S - 1,5; d - 9; d1 - 6 ммОтличаетсяD - 10,5; B - 22; L - 50; S - 2; d - 15,5; d1 - 11,5 ммОтличаетсяD - 12,8; B - 36,5; L - 66; S - 3,3; d - 26; d1 - 19,3 ммОтличаетсяD - 12,8; B - 39; L - 68,5; S - 3,5; d - 28; d1 - 21 ммОтличается
Сечение провода120 мм16 ммОтличается50 ммОтличается150 ммОтличается185 ммОтличается
Материалмедь луженаямедь луженаяСовпадаетмедь луженаяСовпадаетмедь луженаяСовпадаетмедь луженаяСовпадает
Область примененияоконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиоконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиСовпадаетоконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиСовпадаетоконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиСовпадаетоконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиСовпадает
  • Параметрический вариантКВТПМ 16-10Арт. RU 108063
    67,03 ₽50 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Глубина
    ТекущийL - 56 ммАналогL - 32,5 ммОтличается
    Основные размеры
    ТекущийD - 10,5; B - 29; L - 56; S - 2,5; d - 22; d1 - 17 ммАналогD - 10,5; B - 16; L - 32,5; S - 1,5; d - 9; d1 - 6 ммОтличается
    Сечение провода
    Текущий120 ммАналог16 ммОтличается
    Материал
    Текущиймедь луженаяАналогмедь луженаяСовпадает
    Область применения
    Текущийоконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиАналогоконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиСовпадает
    Открыть товар
  • Параметрический вариантКВТПМ 50-10Арт. RU 108066
    163,27 ₽6 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Глубина
    ТекущийL - 56 ммАналогL - 50 ммОтличается
    Основные размеры
    ТекущийD - 10,5; B - 29; L - 56; S - 2,5; d - 22; d1 - 17 ммАналогD - 10,5; B - 22; L - 50; S - 2; d - 15,5; d1 - 11,5 ммОтличается
    Сечение провода
    Текущий120 ммАналог50 ммОтличается
    Материал
    Текущиймедь луженаяАналогмедь луженаяСовпадает
    Область применения
    Текущийоконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиАналогоконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиСовпадает
    Открыть товар
  • Параметрический вариантКВТПМ 150-12Арт. RU 108070
    328,34 ₽2 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Глубина
    ТекущийL - 56 ммАналогL - 66 ммОтличается
    Основные размеры
    ТекущийD - 10,5; B - 29; L - 56; S - 2,5; d - 22; d1 - 17 ммАналогD - 12,8; B - 36,5; L - 66; S - 3,3; d - 26; d1 - 19,3 ммОтличается
    Сечение провода
    Текущий120 ммАналог150 ммОтличается
    Материал
    Текущиймедь луженаяАналогмедь луженаяСовпадает
    Область применения
    Текущийоконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиАналогоконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиСовпадает
    Открыть товар
  • Параметрический вариантКВТПМ 185-12Арт. RU 108071
    414,21 ₽17 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Глубина
    ТекущийL - 56 ммАналогL - 68,5 ммОтличается
    Основные размеры
    ТекущийD - 10,5; B - 29; L - 56; S - 2,5; d - 22; d1 - 17 ммАналогD - 12,8; B - 39; L - 68,5; S - 3,5; d - 28; d1 - 21 ммОтличается
    Сечение провода
    Текущий120 ммАналог185 ммОтличается
    Материал
    Текущиймедь луженаяАналогмедь луженаяСовпадает
    Область применения
    Текущийоконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиАналогоконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиСовпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
