Кабельные наконечники

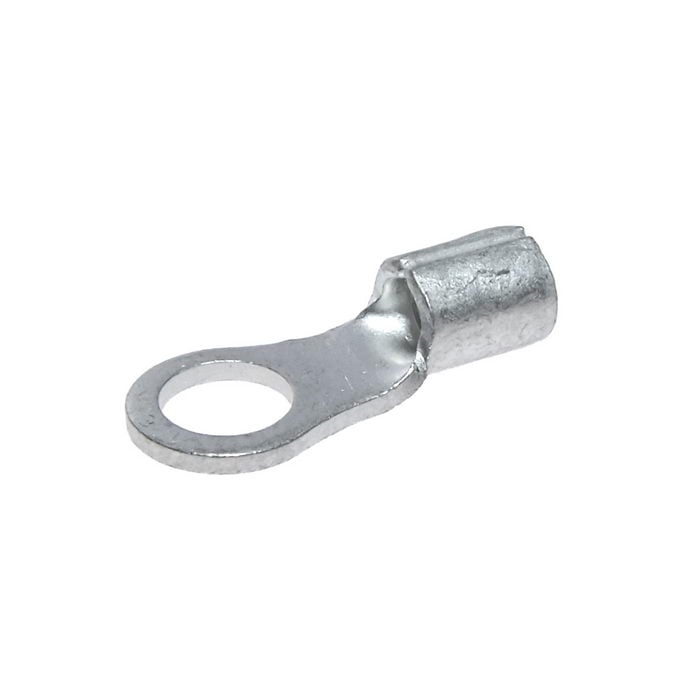

Наконечники медные луженые под пайку КВТ ПМ 4-5, до 1 кВ
Наконечники медные луженые под пайку КВТ ПМ 4-5, до 1 кВ
- MPN
- ПМ 4-5
- Бренд
- КВТ
- Артикул RU
- 108060
- Каталог обновлён
- 21.07.2026
- Источник / остаток
- Каталог RU Electronics · 80 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 10 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet отсутствует — можно запросить
80 шт в наличии18,47 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.
Документация и схема
Datasheet не найден в каталоге
Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.
Характеристики
- Глубина
- L - 18 мм
- Сечение провода
- 4 мм
- Форма
- кольцевая под винт М5
- Область применения
- оконцевание пайкой или опрессовкой кабелей и проводов с медными жилами

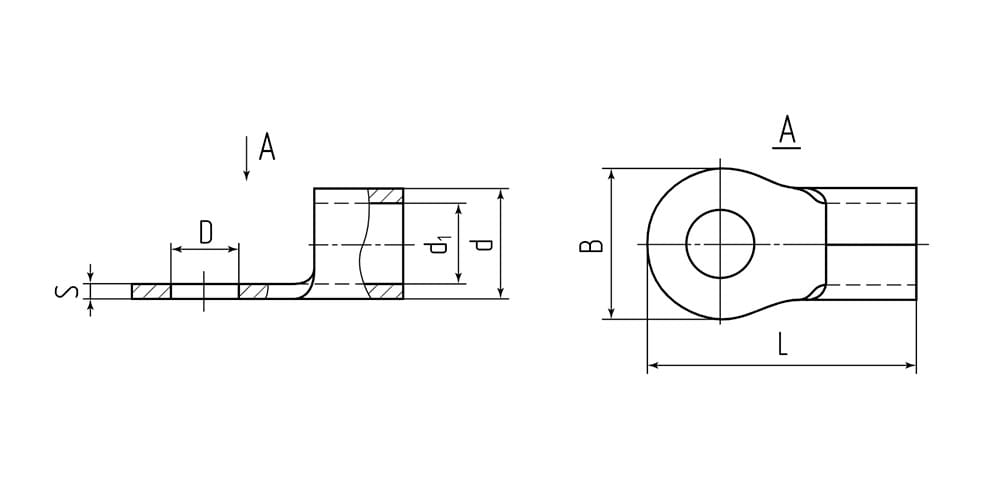

- Основные размеры
- D - 5,3; B - 8; L - 18; S - 1; d - 5; d1 - 3 мм
- Тип клемм (наконечников) для обжима
- Наконечник кабельный под пайку серии ПМ
- Материал
- медь луженая
Описание
Предназначены для оконцевания пайкой или опрессовкой кабелей и проводов с медными жилами Материал: листовая электротехническая медь марки М1 Рабочее напряжение: до 1 кВ Покрытие: олово-висмутовое электролитическое лужение (климатическое исполнение «Т2») Технологический шов на участке контактного скругления под кабельную жилу пропаян, таким образом трубная часть наконечника образует сплошную монолитную структуру Наряду с пайкой конструктивные особенности наконечников ПМ (КВТ) предполагают монтаж опрессовкой в качестве альтернативы или комбинированное использование двух методов соединения Внутренняя поверхность трубной части наконечников имеет круговые поперечные насечки, обеспечивающие особую механическую прочность и качество электрического контакта Благодаря заваренному шву, ориентация наконечника в матрицах инструмента не имеет значения и опрессовка может производиться даже поверх самого сварного шва
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202610 шт880 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарПМ 4-5КВТАрт. RU 108060 18,47 ₽80 шт по каталогу |  11,83 ₽350 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  26,11 ₽20 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  270,41 ₽5 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  328,34 ₽2 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Глубина | L - 18 мм | L - 21,8 ммОтличается | L - 27 ммОтличается | L - 56 ммОтличается | L - 66 ммОтличается |
| Основные размеры | D - 5,3; B - 8; L - 18; S - 1; d - 5; d1 - 3 мм | D - 6,4; B - 12; L - 21,8; S - 0,8; d - 4; d1 - 2,3 ммОтличается | D - 8,4; B - 15; L - 27; S - 1; d - 5,5; d1 - 3,4 ммОтличается | D - 10,5; B - 29; L - 56; S - 2,5; d - 22; d1 - 17 ммОтличается | D - 12,8; B - 36,5; L - 66; S - 3,3; d - 26; d1 - 19,3 ммОтличается |
| Сечение провода | 4 мм | 2,5 ммОтличается | 6 ммОтличается | 120 ммОтличается | 150 ммОтличается |
| Материал | медь луженая | медь луженаяСовпадает | медь луженаяСовпадает | медь луженаяСовпадает | медь луженаяСовпадает |
| Область применения | оконцевание пайкой или опрессовкой кабелей и проводов с медными жилами | оконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиСовпадает | оконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиСовпадает | оконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиСовпадает | оконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиСовпадает |
- 11,83 ₽350 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Глубина
- ТекущийL - 18 ммАналогL - 21,8 ммОтличается
- Основные размеры
- ТекущийD - 5,3; B - 8; L - 18; S - 1; d - 5; d1 - 3 ммАналогD - 6,4; B - 12; L - 21,8; S - 0,8; d - 4; d1 - 2,3 ммОтличается
- Сечение провода
- Текущий4 ммАналог2,5 ммОтличается
- Материал
- Текущиймедь луженаяАналогмедь луженаяСовпадает
- Область применения
- Текущийоконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиАналогоконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиСовпадает
- 26,11 ₽20 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Глубина
- ТекущийL - 18 ммАналогL - 27 ммОтличается
- Основные размеры
- ТекущийD - 5,3; B - 8; L - 18; S - 1; d - 5; d1 - 3 ммАналогD - 8,4; B - 15; L - 27; S - 1; d - 5,5; d1 - 3,4 ммОтличается
- Сечение провода
- Текущий4 ммАналог6 ммОтличается
- Материал
- Текущиймедь луженаяАналогмедь луженаяСовпадает
- Область применения
- Текущийоконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиАналогоконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиСовпадает
- 270,41 ₽5 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Глубина
- ТекущийL - 18 ммАналогL - 56 ммОтличается
- Основные размеры
- ТекущийD - 5,3; B - 8; L - 18; S - 1; d - 5; d1 - 3 ммАналогD - 10,5; B - 29; L - 56; S - 2,5; d - 22; d1 - 17 ммОтличается
- Сечение провода
- Текущий4 ммАналог120 ммОтличается
- Материал
- Текущиймедь луженаяАналогмедь луженаяСовпадает
- Область применения
- Текущийоконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиАналогоконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиСовпадает
- 328,34 ₽2 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Глубина
- ТекущийL - 18 ммАналогL - 66 ммОтличается
- Основные размеры
- ТекущийD - 5,3; B - 8; L - 18; S - 1; d - 5; d1 - 3 ммАналогD - 12,8; B - 36,5; L - 66; S - 3,3; d - 26; d1 - 19,3 ммОтличается
- Сечение провода
- Текущий4 ммАналог150 ммОтличается
- Материал
- Текущиймедь луженаяАналогмедь луженаяСовпадает
- Область применения
- Текущийоконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиАналогоконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
