Наконечники медные луженые под пайку КВТ ПМ 2.5-6

до 1 кВ

MPN
ПМ 2.5-6
Бренд
КВТ
Артикул RU
108059

Основные параметры

Глубина
L - 21,8 мм
Сечение провода
2,5 мм
Форма
кольцевая под винт М6
Область применения
оконцевание пайкой или опрессовкой кабелей и проводов с медными жилами
Основные размеры
D - 6,4; B - 12; L - 21,8; S - 0,8; d - 4; d1 - 2,3 мм
Тип клемм (наконечников) для обжима
Наконечник кабельный под пайку серии ПМ
Все характеристики
Документация
200 шт в наличии11,83 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

7 параметров из источника

Монтаж и корпус

Глубина
L - 21,8 мм
Форма
кольцевая под винт М6
Основные размеры
D - 6,4; B - 12; L - 21,8; S - 0,8; d - 4; d1 - 2,3 мм
Материал
медь луженая

Другие параметры

Сечение провода
2,5 мм
Область применения
оконцевание пайкой или опрессовкой кабелей и проводов с медными жилами
Тип клемм (наконечников) для обжима
Наконечник кабельный под пайку серии ПМ

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

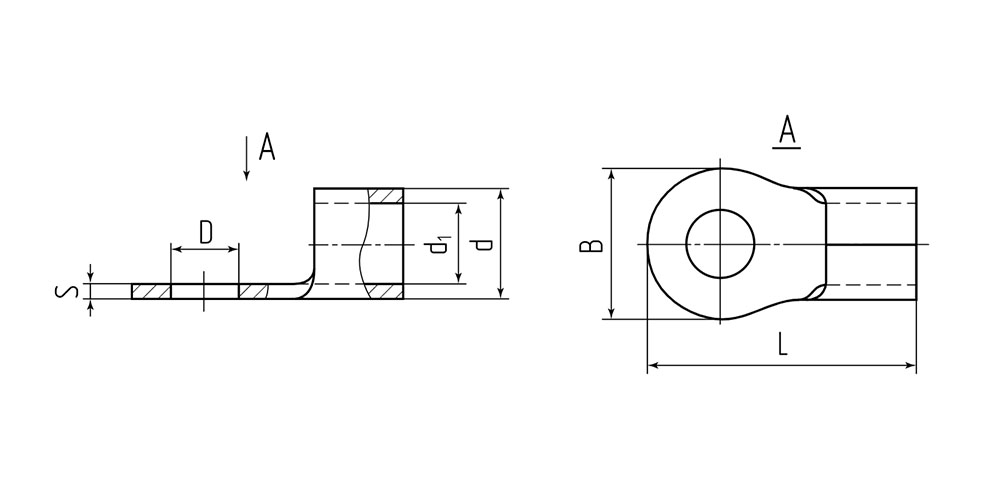

Миниатюра: Схема ПМ 2.5-6
IMAGE · Схема

Схема ПМ 2.5-6

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 25.09.2026
Источник / остаток
Каталог RU Electronics · 200 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
100 шт в упаковке
Date code / партия
Год / маркировка: 2026

Описание

Предназначены для оконцевания пайкой или опрессовкой кабелей и проводов с медными жилами Материал: листовая электротехническая медь марки М1 Рабочее напряжение: до 1 кВ Покрытие: олово-висмутовое электролитическое лужение (климатическое исполнение «Т2») Технологический шов на участке контактного скругления под кабельную жилу пропаян, таким образом трубная часть наконечника образует сплошную монолитную структуру Наряду с пайкой конструктивные особенности наконечников ПМ (КВТ) предполагают монтаж опрессовкой в качестве альтернативы или комбинированное использование двух методов соединения Внутренняя поверхность трубной части наконечников имеет круговые поперечные насечки, обеспечивающие особую механическую прочность и качество электрического контакта Благодаря заваренному шву, ориентация наконечника в матрицах инструмента не имеет значения и опрессовка может производиться даже поверх самого сварного шва

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2026100 шт2200 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарПМ 2.5-6КВТАрт. RU 108059
11,83 ₽200 шт по каталогу
Параметрический вариантКВТПМ 25-8Арт. RU 108064
92,24 ₽20 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантКВТПМ 4-5Арт. RU 108060
18,47 ₽80 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантКВТПМ 10-8Арт. RU 108062
40,35 ₽200 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантКВТПМ 120-10Арт. RU 108069
270,41 ₽5 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

ГлубинаL - 21,8 ммL - 34 ммОтличаетсяL - 18 ммОтличаетсяL - 29,5 ммОтличаетсяL - 56 ммОтличается
Основные размерыD - 6,4; B - 12; L - 21,8; S - 0,8; d - 4; d1 - 2,3 ммD - 8,4; B - 16,5; L - 34; S - 1,7; d - 11,5; d1 - 8 ммОтличаетсяD - 5,3; B - 8; L - 18; S - 1; d - 5; d1 - 3 ммОтличаетсяD - 8,4; B - 15; L - 29,5; S - 1,2; d - 7,2; d1 - 4,7 ммОтличаетсяD - 10,5; B - 29; L - 56; S - 2,5; d - 22; d1 - 17 ммОтличается
Сечение провода2,5 мм25 ммОтличается4 ммОтличается10 ммОтличается120 ммОтличается
Материалмедь луженаямедь луженаяСовпадаетмедь луженаяСовпадаетмедь луженаяСовпадаетмедь луженаяСовпадает
Область примененияоконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиоконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиСовпадаетоконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиСовпадаетоконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиСовпадаетоконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиСовпадает
  • Параметрический вариантКВТПМ 25-8Арт. RU 108064
    92,24 ₽20 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Глубина
    ТекущийL - 21,8 ммАналогL - 34 ммОтличается
    Основные размеры
    ТекущийD - 6,4; B - 12; L - 21,8; S - 0,8; d - 4; d1 - 2,3 ммАналогD - 8,4; B - 16,5; L - 34; S - 1,7; d - 11,5; d1 - 8 ммОтличается
    Сечение провода
    Текущий2,5 ммАналог25 ммОтличается
    Материал
    Текущиймедь луженаяАналогмедь луженаяСовпадает
    Область применения
    Текущийоконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиАналогоконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиСовпадает
    Открыть товар
  • Параметрический вариантКВТПМ 4-5Арт. RU 108060
    18,47 ₽80 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Глубина
    ТекущийL - 21,8 ммАналогL - 18 ммОтличается
    Основные размеры
    ТекущийD - 6,4; B - 12; L - 21,8; S - 0,8; d - 4; d1 - 2,3 ммАналогD - 5,3; B - 8; L - 18; S - 1; d - 5; d1 - 3 ммОтличается
    Сечение провода
    Текущий2,5 ммАналог4 ммОтличается
    Материал
    Текущиймедь луженаяАналогмедь луженаяСовпадает
    Область применения
    Текущийоконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиАналогоконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиСовпадает
    Открыть товар
  • Параметрический вариантКВТПМ 10-8Арт. RU 108062
    40,35 ₽200 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Глубина
    ТекущийL - 21,8 ммАналогL - 29,5 ммОтличается
    Основные размеры
    ТекущийD - 6,4; B - 12; L - 21,8; S - 0,8; d - 4; d1 - 2,3 ммАналогD - 8,4; B - 15; L - 29,5; S - 1,2; d - 7,2; d1 - 4,7 ммОтличается
    Сечение провода
    Текущий2,5 ммАналог10 ммОтличается
    Материал
    Текущиймедь луженаяАналогмедь луженаяСовпадает
    Область применения
    Текущийоконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиАналогоконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиСовпадает
    Открыть товар
  • Параметрический вариантКВТПМ 120-10Арт. RU 108069
    270,41 ₽5 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Глубина
    ТекущийL - 21,8 ммАналогL - 56 ммОтличается
    Основные размеры
    ТекущийD - 6,4; B - 12; L - 21,8; S - 0,8; d - 4; d1 - 2,3 ммАналогD - 10,5; B - 29; L - 56; S - 2,5; d - 22; d1 - 17 ммОтличается
    Сечение провода
    Текущий2,5 ммАналог120 ммОтличается
    Материал
    Текущиймедь луженаяАналогмедь луженаяСовпадает
    Область применения
    Текущийоконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиАналогоконцевание пайкой или опрессовкой кабелей и проводов с медными жиламиСовпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
