Datasheet PESD1LIN
Технические параметры, размеры и рекомендации производителя
PESD1LIN Elecsuper защитная диодная сборка 15/24 В
9/13 А, 450 Вт, SOD-323
- MPN
- PESD1LIN
- Бренд
- Elecsuper
- Артикул RU
- 120072
Основные параметры
- Пиковая мощность рассеивания, Вт
- 450
- Количество защищаемых линий
- 1
- Напряжение несрабатывания, В
- 15 / 24
- Минимальное напряжение срабатывания, В
- 16,5 / 26
- Максимальное напряжение ограничения, В
- 28 / 45
- Максимальный импульсный ток (Ipp), А
- 9 / 13
10 400 шт в наличии2,00 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Пиковая мощность рассеивания, Вт
- 450
- Напряжение несрабатывания, В
- 15 / 24
- Минимальное напряжение срабатывания, В
- 16,5 / 26
- Максимальное напряжение ограничения, В
- 28 / 45
- Максимальный импульсный ток (Ipp), А
- 9 / 13
- Ток утечки, мкА
- 1
- Емкость, пФ
- 20
Монтаж и корпус
- Корпус
- SOD-323
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Уровень защиты по ESD (IEC61000-4-2)
- ±30 кВ возд. /± 30 кВ касание
Упаковка и вес
- Вес брутто
- 0.04
- Упаковка
- REEL, 3000 шт.
Другие параметры
- Количество защищаемых линий
- 1

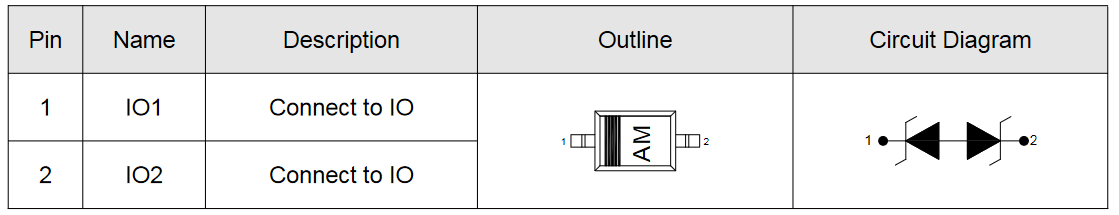

Документация и схема
Условия поставки
Обновлено 12.08.2026- Источник / остаток
- Каталог RU Electronics · 10 400 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 100 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet: 1
Описание
PESD1LIN ассиметричная защитная диодная сборка для поверхностного монтажа в корпусе SOD-323. Пороговое напряжение гарантированного несрабатывания 15 В / 24 В, максимальный импульсный ток 9 А / 13 А (8/20 мкс), пиковая рассеиваемая мощность 450 Вт, уровень защиты по ESD ±30 кВ возд. /± 30 кВ касание. Применяется для защиты LIN шины от перенапряжений, связанных с электростатическими разрядами, переходными процессами, наведенными электромагнитными помехами и др.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2023100 шт141 400 шт
20233 000 шт39 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарPESD1LINElecsuperАрт. RU 120072 2,00 ₽10 400 шт по каталогу |  1,94 ₽155 шт по каталогу Совпадает 2 из 5 сравнимых параметров | 1,93 ₽9 000 шт по каталогу Совпадает 2 из 5 сравнимых параметров | 1,92 ₽100 шт по каталогу Совпадает 2 из 5 сравнимых параметров | 1,28 ₽14 000 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | SOD-323 | SOD-323Совпадает | SOD-323Совпадает | SOD-323Совпадает | SOD-323Совпадает |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Емкость, пФ | 20 | 70Отличается | 40Отличается | 50Отличается | 15Отличается |
| Максимальное напряжение ограничения, В | 28 / 45 | 20Отличается | 25Отличается | 52Отличается | 16Отличается |
| Максимальный импульсный ток (Ipp), А | 9 / 13 | 12Отличается | 9Отличается | 7Отличается | 8Отличается |
- 1,94 ₽155 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-323АналогSOD-323Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий20Аналог70Отличается
- Максимальное напряжение ограничения, В
- Текущий28 / 45Аналог20Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий9 / 13Аналог12Отличается
- 1,93 ₽9 000 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-323АналогSOD-323Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий20Аналог40Отличается
- Максимальное напряжение ограничения, В
- Текущий28 / 45Аналог25Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий9 / 13Аналог9Отличается
- 1,92 ₽100 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-323АналогSOD-323Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий20Аналог50Отличается
- Максимальное напряжение ограничения, В
- Текущий28 / 45Аналог52Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий9 / 13Аналог7Отличается
- 1,28 ₽14 000 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-323АналогSOD-323Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий20Аналог15Отличается
- Максимальное напряжение ограничения, В
- Текущий28 / 45Аналог16Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий9 / 13Аналог8Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
