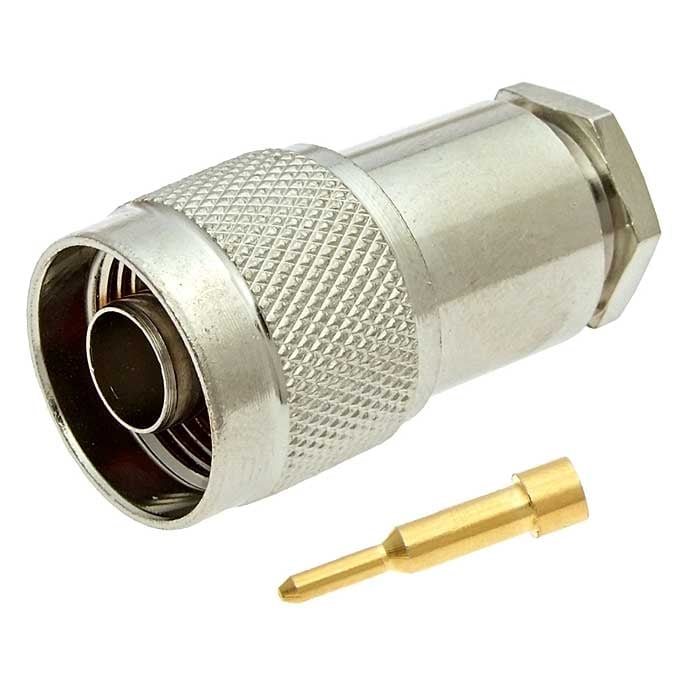

Разъём высокочастотный RUICHI N-S8P

под пайку

MPN
N-S8P
Бренд
Ruichi
Артикул RU
61376

Основные параметры

Диапазон рабочих частот, ГГц
до 11
Волновое сопротивление, Ом
50
Коэффициент стоячей волны
по напряжения (VSWR) - не более 1,3
Контактное сопротивление, мОм, не более
центральный контакт - 1; контакт корпуса - 0,2
Сопротивление изоляции, МОм, не менее
5000 (при Uисп.dc=500 В)
Диэлектрическая прочность, В
1500 (50 Гц, 1 мин.)
Все характеристики
Документация
1 305 шт в наличии160,06 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

15 параметров из источника

Электрические параметры

Диапазон рабочих частот, ГГц
до 11
Волновое сопротивление, Ом
50
Контактное сопротивление, мОм, не более
центральный контакт - 1; контакт корпуса - 0,2
Сопротивление изоляции, МОм, не менее
5000 (при Uисп.dc=500 В)
Диэлектрическая прочность, В
1500 (50 Гц, 1 мин.)

Монтаж и корпус

Материал изолятора
PTFE
Диаметр кабеля, мм
до 10,8
Диаметр корпуса, мм
19,8
Материал корпуса
никелированная латунь
Глубина, мм
в сборе - 40

Условия эксплуатации

Диапазон рабочих температур, °C
-65 ...+165

Упаковка и вес

Вес брутто
25.30
Транспортная упаковка: размер/кол-во
42*28*23.5/1000

Другие параметры

Коэффициент стоячей волны
по напряжения (VSWR) - не более 1,3
Тип разъёма
Вилка (plug) N-типа, монтаж на кабель пайкой

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet N-S8P

Технические параметры, размеры и рекомендации производителя

Скачать
Миниатюра: Схема N-S8P
IMAGE · Схема

Схема N-S8P

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 26.08.2026
Источник / остаток
Каталог RU Electronics · 1 305 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
5 / 25 шт в упаковке
Date code / партия
Год / маркировка: 2025 / 2026
Документация
Datasheet: 1

Описание

Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20255 шт15 шт
202525 шт12300 шт
202625 шт401 000 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарN-S8PRUICHIАрт. RU 61376
160,06 ₽1 305 шт по каталогу
Параметрический вариантRUICHIN-BJАрт. RU 70327
117,97 ₽395 шт по каталогу

Совпадает 3 из 4 сравнимых параметров

Параметрический вариантRUICHIN-BJ1Арт. RU 65306
144,44 ₽2 900 шт ожидается по каталогу

Совпадает 3 из 4 сравнимых параметров

Параметрический вариантRUICHITNC-BJ1Арт. RU 65297
69,25 ₽525 шт по каталогу

Совпадает 3 из 4 сравнимых параметров

Параметрический вариантRUICHITNC-JRАрт. RU 80438
97,08 ₽Под заказ

Совпадает 3 из 4 сравнимых параметров

Тип разъёмаВилка (plug) N-типа, монтаж на кабель пайкойГнездо (jack) N-типа с гайкой, монтаж на панельОтличаетсяГнездо (jack) N-типа с фланцем, монтаж на панельОтличаетсяРазъем высокочастотный серии TNC с фланцем (блочный), F - гнездоОтличаетсяРозетка серии TNC угловаяОтличается
Материал корпусаникелированная латуньникелированная латуньСовпадаетникелированная латуньСовпадаетникелированная латуньСовпадаетникелированная латуньСовпадает
Диаметр корпуса, мм19,8—Нет данных—Нет данных—Нет данных—Нет данных
Волновое сопротивление, Ом5050Совпадает50Совпадает50Совпадает50Совпадает
Диапазон рабочих частот, ГГцдо 11до 11Совпадаетдо 11Совпадаетдо 11Совпадаетдо 11Совпадает
  • Параметрический вариантRUICHIN-BJАрт. RU 70327
    117,97 ₽395 шт по каталогу

    Совпадает 3 из 4 сравнимых параметров

    Тип разъёма
    ТекущийВилка (plug) N-типа, монтаж на кабель пайкойАналогГнездо (jack) N-типа с гайкой, монтаж на панельОтличается
    Материал корпуса
    Текущийникелированная латуньАналогникелированная латуньСовпадает
    Диаметр корпуса, мм
    Текущий19,8Аналог—Нет данных
    Волновое сопротивление, Ом
    Текущий50Аналог50Совпадает
    Диапазон рабочих частот, ГГц
    Текущийдо 11Аналогдо 11Совпадает
    Открыть товар
  • Параметрический вариантRUICHIN-BJ1Арт. RU 65306
    144,44 ₽2 900 шт ожидается по каталогу

    Совпадает 3 из 4 сравнимых параметров

    Тип разъёма
    ТекущийВилка (plug) N-типа, монтаж на кабель пайкойАналогГнездо (jack) N-типа с фланцем, монтаж на панельОтличается
    Материал корпуса
    Текущийникелированная латуньАналогникелированная латуньСовпадает
    Диаметр корпуса, мм
    Текущий19,8Аналог—Нет данных
    Волновое сопротивление, Ом
    Текущий50Аналог50Совпадает
    Диапазон рабочих частот, ГГц
    Текущийдо 11Аналогдо 11Совпадает
    Открыть товар
  • Параметрический вариантRUICHITNC-BJ1Арт. RU 65297
    69,25 ₽525 шт по каталогу

    Совпадает 3 из 4 сравнимых параметров

    Тип разъёма
    ТекущийВилка (plug) N-типа, монтаж на кабель пайкойАналогРазъем высокочастотный серии TNC с фланцем (блочный), F - гнездоОтличается
    Материал корпуса
    Текущийникелированная латуньАналогникелированная латуньСовпадает
    Диаметр корпуса, мм
    Текущий19,8Аналог—Нет данных
    Волновое сопротивление, Ом
    Текущий50Аналог50Совпадает
    Диапазон рабочих частот, ГГц
    Текущийдо 11Аналогдо 11Совпадает
    Открыть товар
  • Параметрический вариантRUICHITNC-JRАрт. RU 80438
    97,08 ₽Под заказ

    Совпадает 3 из 4 сравнимых параметров

    Тип разъёма
    ТекущийВилка (plug) N-типа, монтаж на кабель пайкойАналогРозетка серии TNC угловаяОтличается
    Материал корпуса
    Текущийникелированная латуньАналогникелированная латуньСовпадает
    Диаметр корпуса, мм
    Текущий19,8Аналог—Нет данных
    Волновое сопротивление, Ом
    Текущий50Аналог50Совпадает
    Диапазон рабочих частот, ГГц
    Текущийдо 11Аналогдо 11Совпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
