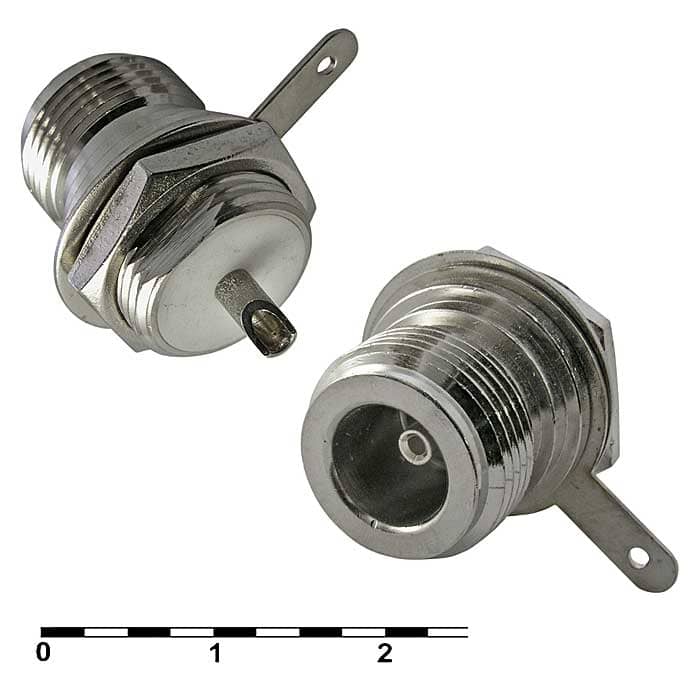

Разъём высокочастотный RUICHI N-BJ
- MPN
- N-BJ
- Бренд
- Ruichi
- Артикул RU
- 70327
Основные параметры
- Диапазон рабочих частот, ГГц
- до 11
- Волновое сопротивление, Ом
- 50
- Коэффициент стоячей волны
- по напряжения (VSWR) - не более 1,3
- Контактное сопротивление, мОм, не более
- центральный контакт - 1; контакт корпуса - 0,2
- Сопротивление изоляции, МОм, не менее
- 5000 (при Uисп.dc=500 В)
- Диэлектрическая прочность, В
- 1500 (50 Гц, 1 мин.)
565 шт в наличии117,97 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Диапазон рабочих частот, ГГц
- до 11
- Волновое сопротивление, Ом
- 50
- Контактное сопротивление, мОм, не более
- центральный контакт - 1; контакт корпуса - 0,2
- Сопротивление изоляции, МОм, не менее
- 5000 (при Uисп.dc=500 В)
- Диэлектрическая прочность, В
- 1500 (50 Гц, 1 мин.)
Монтаж и корпус
- Материал корпуса
- никелированная латунь
Условия эксплуатации
- Диапазон рабочих температур, °C
- -65 ...+165
Упаковка и вес
- Вес брутто
- 20.64
- Транспортная упаковка: размер/кол-во
- 42*28*23.5/500
Другие параметры
- Коэффициент стоячей волны
- по напряжения (VSWR) - не более 1,3
- Тип разъёма
- Гнездо (jack) N-типа с гайкой, монтаж на панель

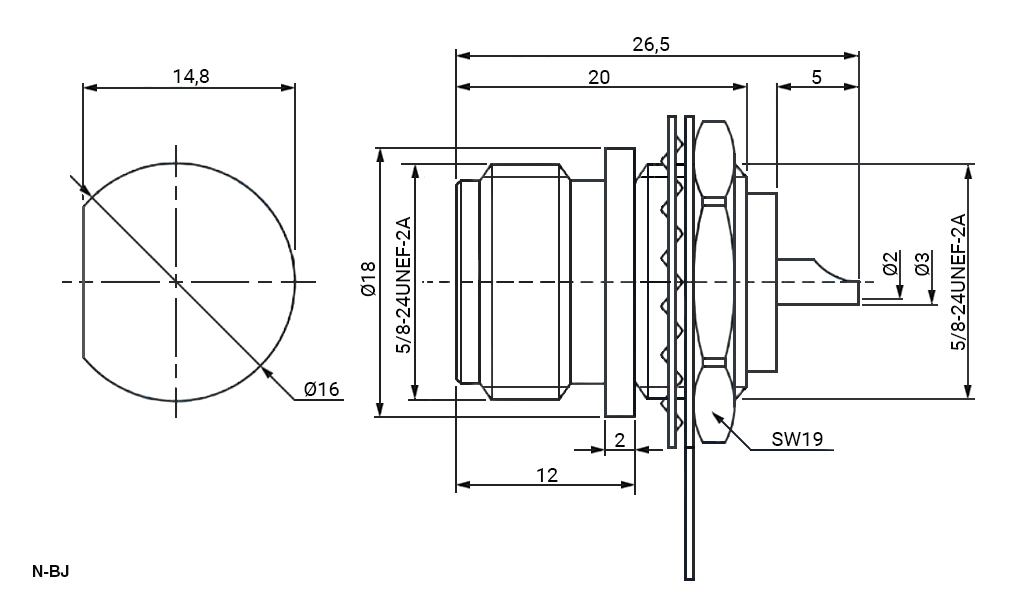

Документация и схема
Условия поставки
Обновлено 28.08.2026- Источник / остаток
- Каталог RU Electronics · 565 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 5 / 10 шт в упаковке
- Date code / партия
- Год / маркировка: 2016
- Документация
- Datasheet: 1
Описание
Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20165 шт33165 шт
201610 шт40400 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарN-BJRUICHIАрт. RU 70327 117,97 ₽565 шт по каталогу |  144,44 ₽1 055 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  69,25 ₽1 325 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  40,97 ₽500 шт по каталогу Совпадает 2 из 4 сравнимых параметров |  88,01 ₽80 шт по каталогу Совпадает 1 из 2 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | Гнездо (jack) N-типа с гайкой, монтаж на панель | Гнездо (jack) N-типа с фланцем, монтаж на панельОтличается | Разъем высокочастотный серии TNC с фланцем (блочный), F - гнездоОтличается | TNCОтличается | TNC-J (вилка)Отличается |
| Материал корпуса | никелированная латунь | никелированная латуньСовпадает | никелированная латуньСовпадает | никелированная латуньСовпадает | —Нет данных |
| Волновое сопротивление, Ом | 50 | 50Совпадает | 50Совпадает | 50Совпадает | 50Совпадает |
| Диапазон рабочих частот, ГГц | до 11 | до 11Совпадает | до 11Совпадает | до 6Отличается | —Нет данных |
| Контактное сопротивление, мОм, не более | центральный контакт - 1; контакт корпуса - 0,2 | центральный контакт - 1; контакт корпуса - 0,2Совпадает | центр - 10; внешний контакт - 2,5Отличается | —Нет данных | —Нет данных |
- 144,44 ₽1 055 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийГнездо (jack) N-типа с гайкой, монтаж на панельАналогГнездо (jack) N-типа с фланцем, монтаж на панельОтличается
- Материал корпуса
- Текущийникелированная латуньАналогникелированная латуньСовпадает
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 11Аналогдо 11Совпадает
- Контактное сопротивление, мОм, не более
- Текущийцентральный контакт - 1; контакт корпуса - 0,2Аналогцентральный контакт - 1; контакт корпуса - 0,2Совпадает
- 69,25 ₽1 325 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип разъёма
- ТекущийГнездо (jack) N-типа с гайкой, монтаж на панельАналогРазъем высокочастотный серии TNC с фланцем (блочный), F - гнездоОтличается
- Материал корпуса
- Текущийникелированная латуньАналогникелированная латуньСовпадает
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 11Аналогдо 11Совпадает
- Контактное сопротивление, мОм, не более
- Текущийцентральный контакт - 1; контакт корпуса - 0,2Аналогцентр - 10; внешний контакт - 2,5Отличается
- 40,97 ₽500 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
- Тип разъёма
- ТекущийГнездо (jack) N-типа с гайкой, монтаж на панельАналогTNCОтличается
- Материал корпуса
- Текущийникелированная латуньАналогникелированная латуньСовпадает
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 11Аналогдо 6Отличается
- Контактное сопротивление, мОм, не более
- Текущийцентральный контакт - 1; контакт корпуса - 0,2Аналог—Нет данных
- 88,01 ₽80 шт по каталогу
Совпадает 1 из 2 сравнимых параметров
- Тип разъёма
- ТекущийГнездо (jack) N-типа с гайкой, монтаж на панельАналогTNC-J (вилка)Отличается
- Материал корпуса
- Текущийникелированная латуньАналог—Нет данных
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 11Аналог—Нет данных
- Контактное сопротивление, мОм, не более
- Текущийцентральный контакт - 1; контакт корпуса - 0,2Аналог—Нет данных
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
