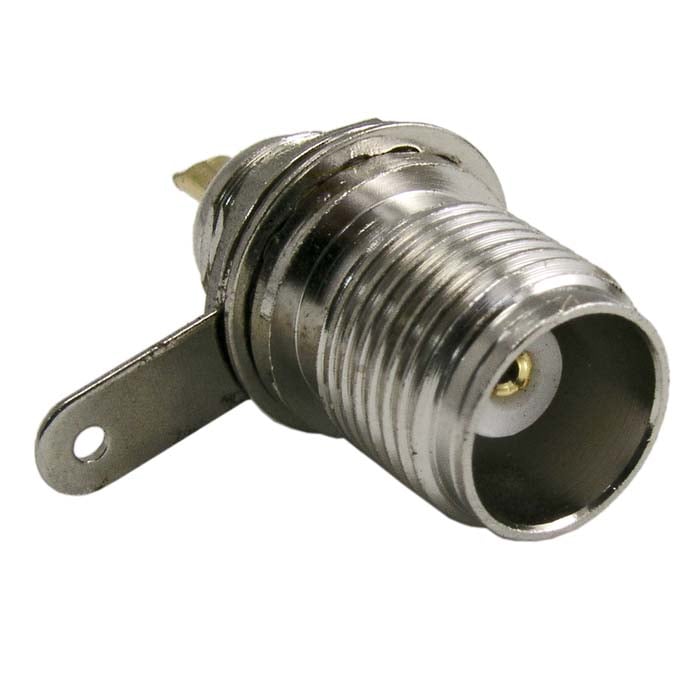

Разъём высокочастотный RUICHI TNC-BJ
гнездо на приборный блок, крепление гайка
- MPN
- TNC-BJ
- Бренд
- Ruichi
- Артикул RU
- 61378
Основные параметры
- Диапазон рабочих частот, ГГц
- до 6
- Волновое сопротивление, Ом
- 50
- Материал изолятора
- PTFE
- Количество соединений/ разъединений, циклов, не менее
- 2500
- Диаметр корпуса, мм
- 12,5
- Резьба
- 7/16-28UNEF-2A
500 шт в наличии40,97 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Диапазон рабочих частот, ГГц
- до 6
- Волновое сопротивление, Ом
- 50
Монтаж и корпус
- Материал изолятора
- PTFE
- Диаметр корпуса, мм
- 12,5
- Размер установочного отверстия, мм
- D = 11,5
- Способ монтажа
- на панель
- Материал корпуса
- никелированная латунь
- Глубина, мм
- 27
Условия эксплуатации
- Диапазон рабочих температур, °C
- -45...+125
Упаковка и вес
- Вес брутто
- 7.73
- Транспортная упаковка: размер/кол-во
- 42*28*23.5/3000
Другие параметры
- Количество соединений/ разъединений, циклов, не менее
- 2500
- Резьба
- 7/16-28UNEF-2A
- Тип разъёма
- TNC

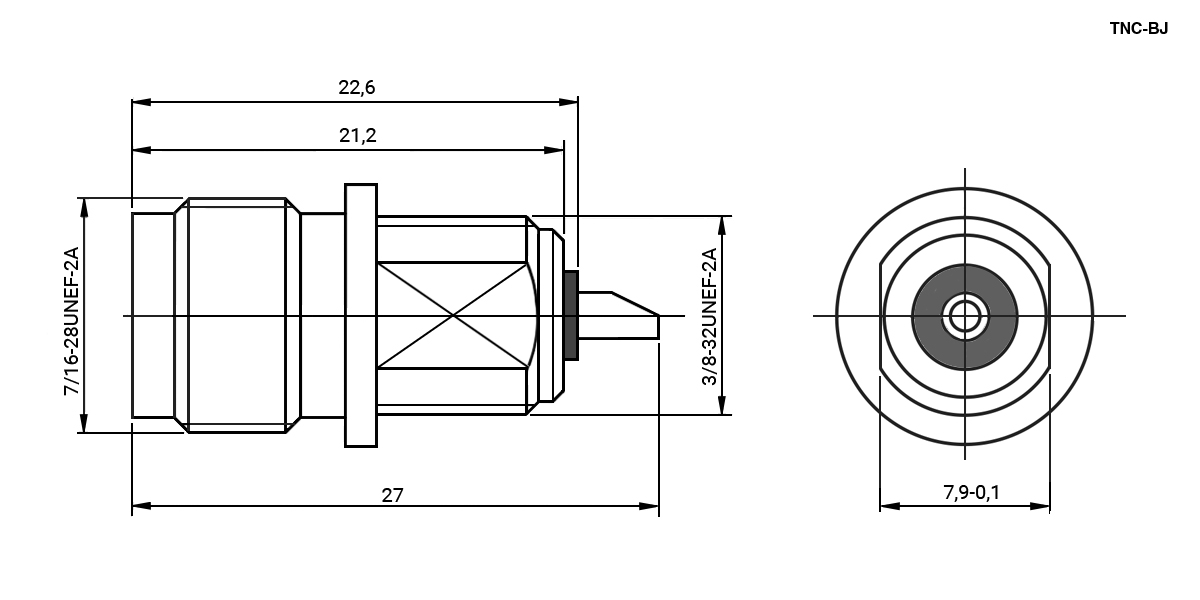

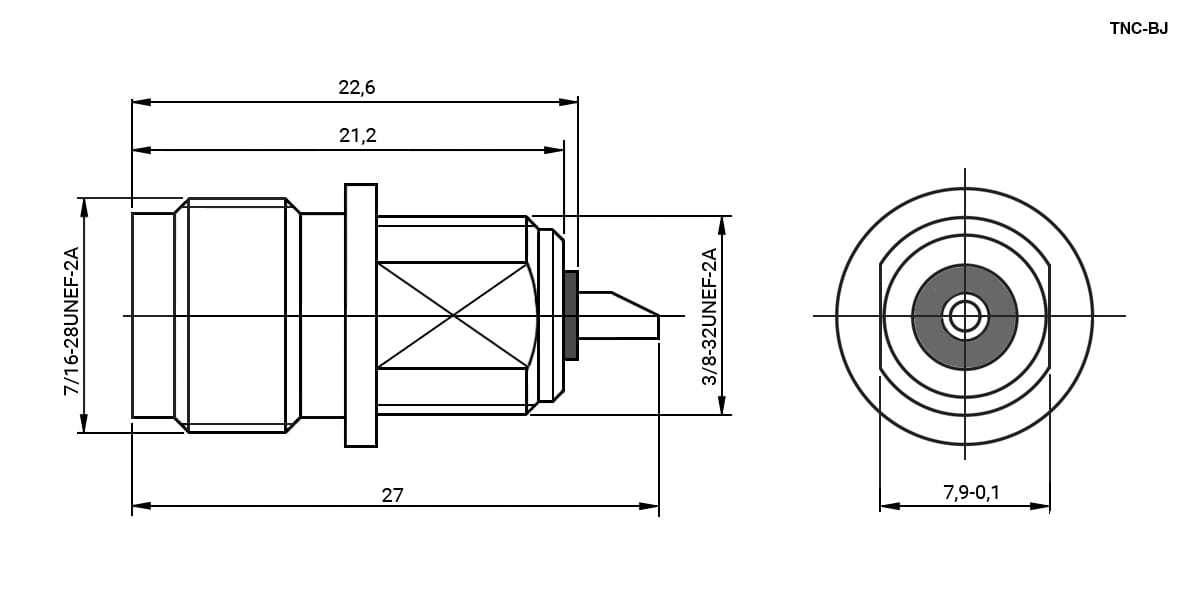

Документация и схема
Условия поставки
Обновлено 03.09.2026- Источник / остаток
- Каталог RU Electronics · 500 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 50 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
Описание
Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202550 шт10500 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарTNC-BJRUICHIАрт. RU 61378 40,97 ₽500 шт по каталогу |  144,44 ₽1 055 шт по каталогу Совпадает 2 из 3 сравнимых параметров |  117,97 ₽565 шт по каталогу Совпадает 2 из 3 сравнимых параметров |  69,25 ₽1 325 шт по каталогу Совпадает 2 из 4 сравнимых параметров |  83,36 ₽160 шт по каталогу Совпадает 2 из 4 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | TNC | Гнездо (jack) N-типа с фланцем, монтаж на панельОтличается | Гнездо (jack) N-типа с гайкой, монтаж на панельОтличается | Разъем высокочастотный серии TNC с фланцем (блочный), F - гнездоОтличается | TNC-J (розетка) угловаяОтличается |
| Материал корпуса | никелированная латунь | никелированная латуньСовпадает | никелированная латуньСовпадает | никелированная латуньСовпадает | никелированная латуньСовпадает |
| Способ монтажа | на панель | —Нет данных | —Нет данных | крепление на панель (4 винта)Отличается | пайкаОтличается |
| Диаметр корпуса, мм | 12,5 | —Нет данных | —Нет данных | —Нет данных | —Нет данных |
| Волновое сопротивление, Ом | 50 | 50Совпадает | 50Совпадает | 50Совпадает | 50Совпадает |
- 144,44 ₽1 055 шт по каталогу
Совпадает 2 из 3 сравнимых параметров
- Тип разъёма
- ТекущийTNCАналогГнездо (jack) N-типа с фланцем, монтаж на панельОтличается
- Материал корпуса
- Текущийникелированная латуньАналогникелированная латуньСовпадает
- Способ монтажа
- Текущийна панельАналог—Нет данных
- Диаметр корпуса, мм
- Текущий12,5Аналог—Нет данных
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- 117,97 ₽565 шт по каталогу
Совпадает 2 из 3 сравнимых параметров
- Тип разъёма
- ТекущийTNCАналогГнездо (jack) N-типа с гайкой, монтаж на панельОтличается
- Материал корпуса
- Текущийникелированная латуньАналогникелированная латуньСовпадает
- Способ монтажа
- Текущийна панельАналог—Нет данных
- Диаметр корпуса, мм
- Текущий12,5Аналог—Нет данных
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- 69,25 ₽1 325 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
- Тип разъёма
- ТекущийTNCАналогРазъем высокочастотный серии TNC с фланцем (блочный), F - гнездоОтличается
- Материал корпуса
- Текущийникелированная латуньАналогникелированная латуньСовпадает
- Способ монтажа
- Текущийна панельАналогкрепление на панель (4 винта)Отличается
- Диаметр корпуса, мм
- Текущий12,5Аналог—Нет данных
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- 83,36 ₽160 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
- Тип разъёма
- ТекущийTNCАналогTNC-J (розетка) угловаяОтличается
- Материал корпуса
- Текущийникелированная латуньАналогникелированная латуньСовпадает
- Способ монтажа
- Текущийна панельАналогпайкаОтличается
- Диаметр корпуса, мм
- Текущий12,5Аналог—Нет данных
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
