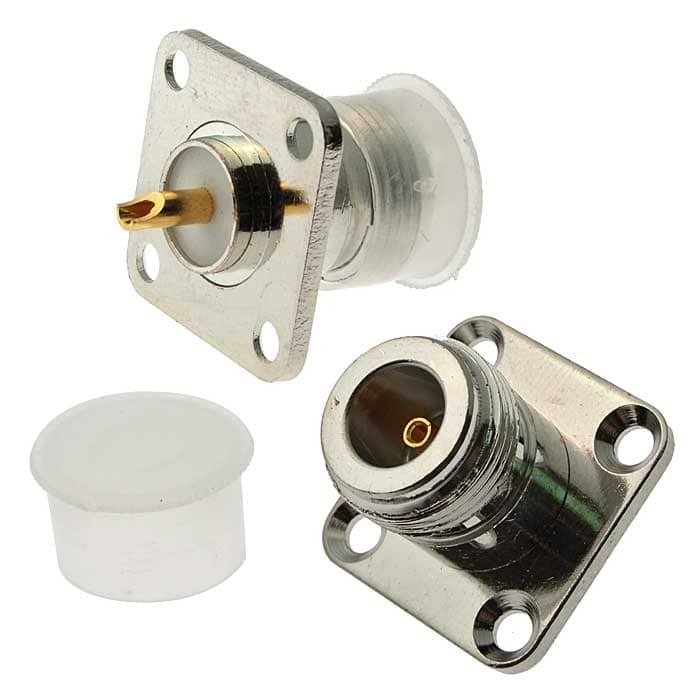

Разъём высокочастотный RUICHI N-BJ1, крепление под 4 винта
Разъём высокочастотный RUICHI N-BJ1, крепление под 4 винта
- MPN
- N-BJ1
- Бренд
- Ruichi
- Артикул RU
- 65306
- Каталог обновлён
- 23.07.2026
- Источник / остаток
- Каталог RU Electronics · 2 000 шт ожидается
- Lead time
- Уточняется при подтверждении
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 25 шт в упаковке
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet: 1
Под заказ138,25 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

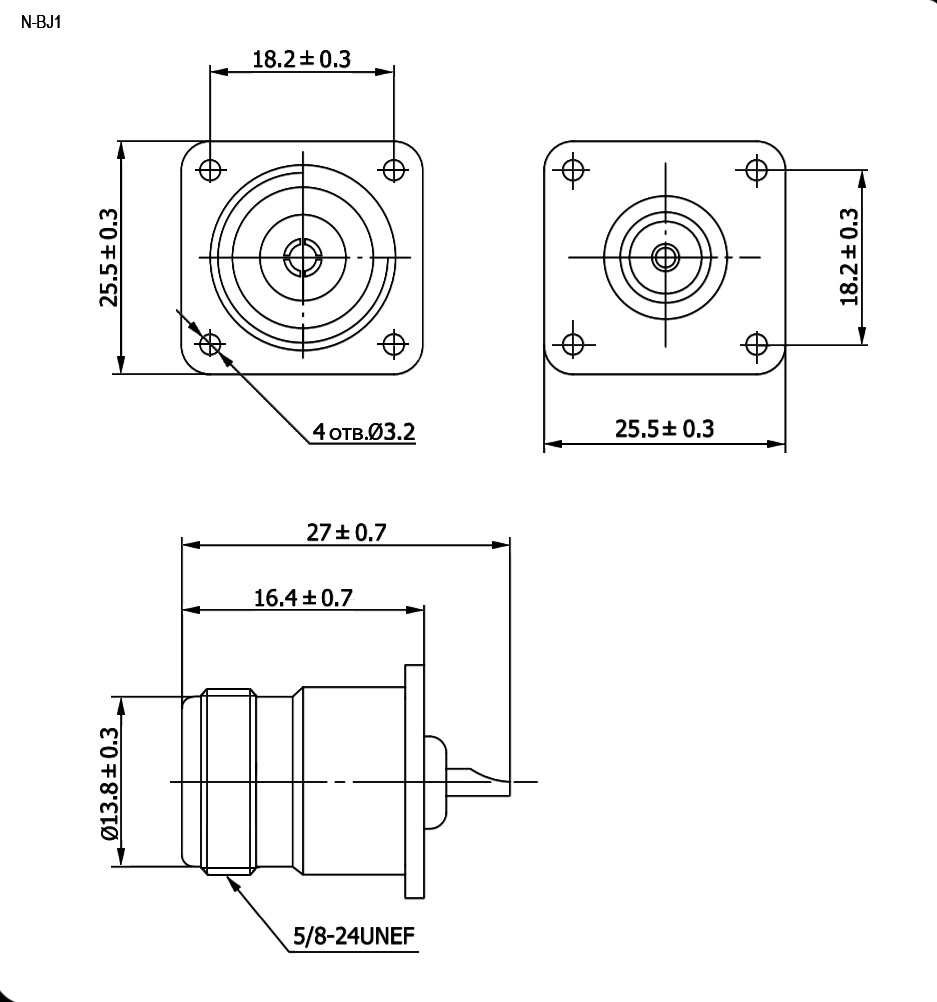

Документация и схема
Характеристики
- Диапазон рабочих частот, ГГц
- до 11
- Волновое сопротивление, Ом
- 50
- Коэффициент стоячей волны
- по напряжения (VSWR) - не более 1,3
- Контактное сопротивление, мОм, не более
- центральный контакт - 1; контакт корпуса - 0,2
- Сопротивление изоляции, МОм, не менее
- 5000 (при Uисп.dc=500 В)
- Диэлектрическая прочность, В
- 1500 (50 Гц, 1 мин.)
- Материал изолятора
- PTFE
- Размер установочного отверстия, мм
- Ф11,5
- Вес брутто
- 20.95
- Транспортная упаковка: размер/кол-во
- 42*28*23.5/1000
- Диапазон рабочих температур, °C
- -65 ...+165
- Тип разъёма
- Гнездо (jack) N-типа с фланцем, монтаж на панель
- Материал корпуса
- никелированная латунь
- Глубина, мм
- 27
- Ширина, мм
- 25,5
- Высота, мм
- 25,5
Описание
Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарN-BJ1RUICHIАрт. RU 65306 138,25 ₽Под заказ |  117,97 ₽590 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  69,25 ₽1 625 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  40,97 ₽1 800 шт по каталогу Совпадает 2 из 4 сравнимых параметров |  88,01 ₽80 шт по каталогу Совпадает 1 из 2 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | Гнездо (jack) N-типа с фланцем, монтаж на панель | Гнездо (jack) N-типа с гайкой, монтаж на панельОтличается | Разъем высокочастотный серии TNC с фланцем (блочный), F - гнездоОтличается | TNCОтличается | TNC-J (вилка)Отличается |
| Материал корпуса | никелированная латунь | никелированная латуньСовпадает | никелированная латуньСовпадает | никелированная латуньСовпадает | —Нет данных |
| Волновое сопротивление, Ом | 50 | 50Совпадает | 50Совпадает | 50Совпадает | 50Совпадает |
| Диапазон рабочих частот, ГГц | до 11 | до 11Совпадает | до 11Совпадает | до 6Отличается | —Нет данных |
| Контактное сопротивление, мОм, не более | центральный контакт - 1; контакт корпуса - 0,2 | центральный контакт - 1; контакт корпуса - 0,2Совпадает | центр - 10; внешний контакт - 2,5Отличается | —Нет данных | —Нет данных |
- 117,97 ₽590 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийГнездо (jack) N-типа с фланцем, монтаж на панельАналогГнездо (jack) N-типа с гайкой, монтаж на панельОтличается
- Материал корпуса
- Текущийникелированная латуньАналогникелированная латуньСовпадает
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 11Аналогдо 11Совпадает
- Контактное сопротивление, мОм, не более
- Текущийцентральный контакт - 1; контакт корпуса - 0,2Аналогцентральный контакт - 1; контакт корпуса - 0,2Совпадает
- 69,25 ₽1 625 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип разъёма
- ТекущийГнездо (jack) N-типа с фланцем, монтаж на панельАналогРазъем высокочастотный серии TNC с фланцем (блочный), F - гнездоОтличается
- Материал корпуса
- Текущийникелированная латуньАналогникелированная латуньСовпадает
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 11Аналогдо 11Совпадает
- Контактное сопротивление, мОм, не более
- Текущийцентральный контакт - 1; контакт корпуса - 0,2Аналогцентр - 10; внешний контакт - 2,5Отличается
- 40,97 ₽1 800 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
- Тип разъёма
- ТекущийГнездо (jack) N-типа с фланцем, монтаж на панельАналогTNCОтличается
- Материал корпуса
- Текущийникелированная латуньАналогникелированная латуньСовпадает
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 11Аналогдо 6Отличается
- Контактное сопротивление, мОм, не более
- Текущийцентральный контакт - 1; контакт корпуса - 0,2Аналог—Нет данных
- 88,01 ₽80 шт по каталогу
Совпадает 1 из 2 сравнимых параметров
- Тип разъёма
- ТекущийГнездо (jack) N-типа с фланцем, монтаж на панельАналогTNC-J (вилка)Отличается
- Материал корпуса
- Текущийникелированная латуньАналог—Нет данных
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 11Аналог—Нет данных
- Контактное сопротивление, мОм, не более
- Текущийцентральный контакт - 1; контакт корпуса - 0,2Аналог—Нет данных
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
