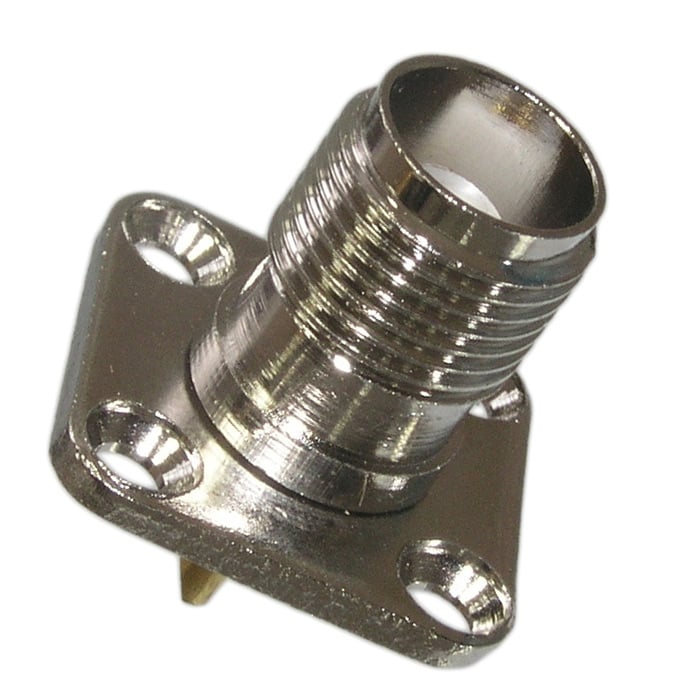

Разъём высокочастотный RUICHI TNC-BJ1

крепление под 4 винта

MPN
TNC-BJ1
Бренд
Ruichi
Артикул RU
65297

Основные параметры

Диапазон рабочих частот, ГГц
до 11
Волновое сопротивление, Ом
50
Контактное сопротивление, мОм, не более
центр - 10; внешний контакт - 2,5
Сопротивление изоляции, МОм, не менее
5000
Диэлектрическая прочность, В
1500
Материал контакта
медь, с покрытием золото
Все характеристики
Документация
525 шт в наличии69,25 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

16 параметров из источника

Электрические параметры

Диапазон рабочих частот, ГГц
до 11
Волновое сопротивление, Ом
50
Контактное сопротивление, мОм, не более
центр - 10; внешний контакт - 2,5
Сопротивление изоляции, МОм, не менее
5000
Диэлектрическая прочность, В
1500

Монтаж и корпус

Материал контакта
медь, с покрытием золото
Способ монтажа
крепление на панель (4 винта)
Материал корпуса
никелированная латунь
Глубина, мм
27б4
Ширина, мм
17,5
Высота, мм
17,5

Условия эксплуатации

Диапазон рабочих температур, °C
-55...+150

Упаковка и вес

Вес брутто
8.40
Транспортная упаковка: размер/кол-во
28.5*21*19/1000

Другие параметры

Количество соединений/ разъединений, циклов, не менее
500
Тип разъёма
Разъем высокочастотный серии TNC с фланцем (блочный), F - гнездо

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet TNC-BJ1

Технические параметры, размеры и рекомендации производителя

Скачать

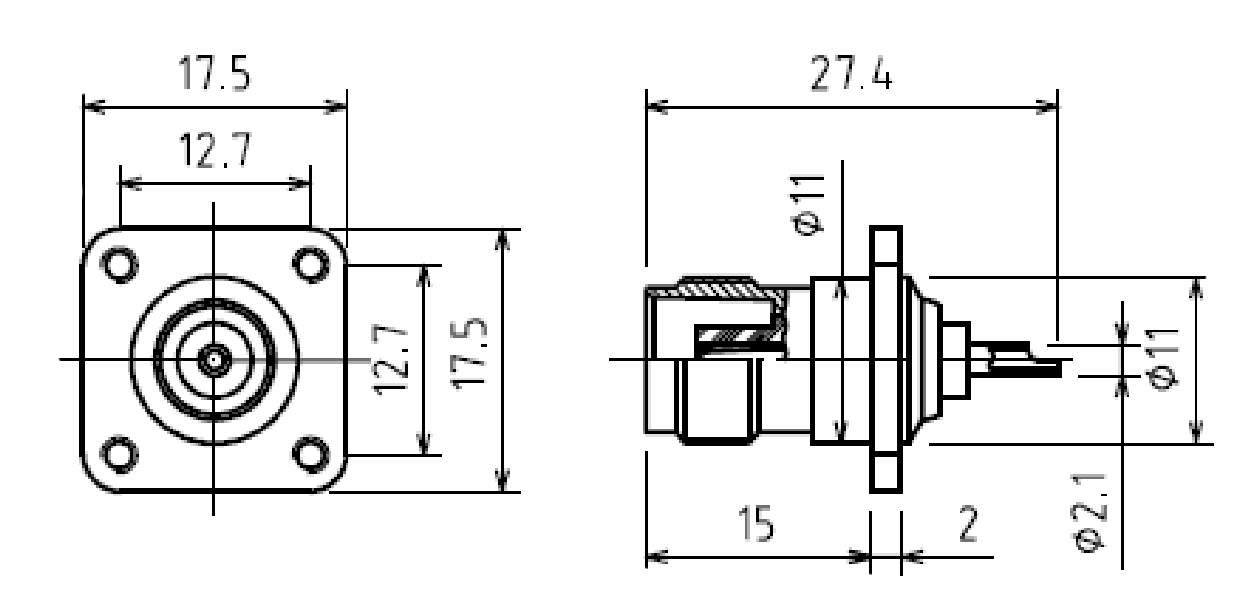

Миниатюра: Схема TNC-BJ1
IMAGE · Схема

Схема TNC-BJ1

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 01.09.2026
Источник / остаток
Каталог RU Electronics · 525 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
25 шт в упаковке
Date code / партия
Год / маркировка: 2025
Документация
Datasheet: 1

Описание

Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202525 шт21525 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарTNC-BJ1RUICHIАрт. RU 65297
69,25 ₽525 шт по каталогу
Параметрический вариантRUICHIN-BJАрт. RU 70327
117,97 ₽395 шт по каталогу

Совпадает 3 из 4 сравнимых параметров

Параметрический вариантRUICHITNC-JRАрт. RU 80438
97,08 ₽Под заказ

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантRUICHITNC-JR1Арт. RU 80437
107,15 ₽1 159 шт по каталогу

Совпадает 2 из 4 сравнимых параметров

Параметрический вариантRUICHITNC-7320 (HYR-0318)(GN-318K)Арт. RU 127524
58,65 ₽2 425 шт по каталогу

Совпадает 2 из 4 сравнимых параметров

Тип разъёмаРазъем высокочастотный серии TNC с фланцем (блочный), F - гнездоГнездо (jack) N-типа с гайкой, монтаж на панельОтличаетсяРозетка серии TNC угловаяОтличаетсяРозетка серии TNC угловая, тип 1ОтличаетсяTNCОтличается
Материал корпусаникелированная латуньникелированная латуньСовпадаетникелированная латуньСовпадает—Нет данныхметаллОтличается
Способ монтажакрепление на панель (4 винта)—Нет данныхна плату, пайка/ на панельОтличаетсяна плату, пайка/ на панельОтличается—Нет данных
Волновое сопротивление, Ом5050Совпадает50Совпадает50Совпадает50Совпадает
Диапазон рабочих частот, ГГцдо 11до 11Совпадаетдо 11Совпадаетдо 11Совпадаетдо 11Совпадает
  • Параметрический вариантRUICHIN-BJАрт. RU 70327
    117,97 ₽395 шт по каталогу

    Совпадает 3 из 4 сравнимых параметров

    Тип разъёма
    ТекущийРазъем высокочастотный серии TNC с фланцем (блочный), F - гнездоАналогГнездо (jack) N-типа с гайкой, монтаж на панельОтличается
    Материал корпуса
    Текущийникелированная латуньАналогникелированная латуньСовпадает
    Способ монтажа
    Текущийкрепление на панель (4 винта)Аналог—Нет данных
    Волновое сопротивление, Ом
    Текущий50Аналог50Совпадает
    Диапазон рабочих частот, ГГц
    Текущийдо 11Аналогдо 11Совпадает
    Открыть товар
  • Параметрический вариантRUICHITNC-JRАрт. RU 80438
    97,08 ₽Под заказ

    Совпадает 3 из 5 сравнимых параметров

    Тип разъёма
    ТекущийРазъем высокочастотный серии TNC с фланцем (блочный), F - гнездоАналогРозетка серии TNC угловаяОтличается
    Материал корпуса
    Текущийникелированная латуньАналогникелированная латуньСовпадает
    Способ монтажа
    Текущийкрепление на панель (4 винта)Аналогна плату, пайка/ на панельОтличается
    Волновое сопротивление, Ом
    Текущий50Аналог50Совпадает
    Диапазон рабочих частот, ГГц
    Текущийдо 11Аналогдо 11Совпадает
    Открыть товар
  • Параметрический вариантRUICHITNC-JR1Арт. RU 80437
    107,15 ₽1 159 шт по каталогу

    Совпадает 2 из 4 сравнимых параметров

    Тип разъёма
    ТекущийРазъем высокочастотный серии TNC с фланцем (блочный), F - гнездоАналогРозетка серии TNC угловая, тип 1Отличается
    Материал корпуса
    Текущийникелированная латуньАналог—Нет данных
    Способ монтажа
    Текущийкрепление на панель (4 винта)Аналогна плату, пайка/ на панельОтличается
    Волновое сопротивление, Ом
    Текущий50Аналог50Совпадает
    Диапазон рабочих частот, ГГц
    Текущийдо 11Аналогдо 11Совпадает
    Открыть товар
  • Параметрический вариантRUICHITNC-7320 (HYR-0318)(GN-318K)Арт. RU 127524
    58,65 ₽2 425 шт по каталогу

    Совпадает 2 из 4 сравнимых параметров

    Тип разъёма
    ТекущийРазъем высокочастотный серии TNC с фланцем (блочный), F - гнездоАналогTNCОтличается
    Материал корпуса
    Текущийникелированная латуньАналогметаллОтличается
    Способ монтажа
    Текущийкрепление на панель (4 винта)Аналог—Нет данных
    Волновое сопротивление, Ом
    Текущий50Аналог50Совпадает
    Диапазон рабочих частот, ГГц
    Текущийдо 11Аналогдо 11Совпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
