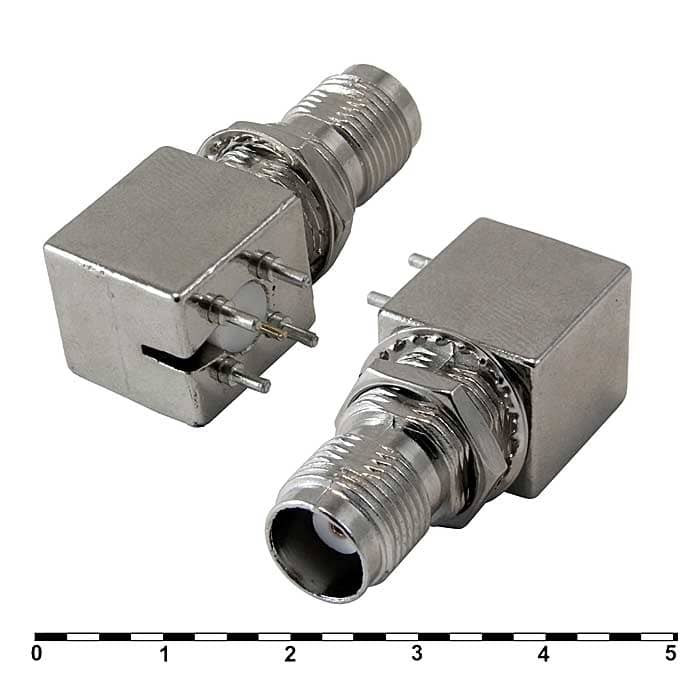

Разъём высокочастотный RUICHI TNC-JR
гнездо на плату, прямой угол
- MPN
- TNC-JR
- Бренд
- Ruichi
- Артикул RU
- 80438
Основные параметры
- Описание
- ВЧ разъем TNC (F), металлический корпус, розетка на плату
- Диапазон рабочих частот, ГГц
- до 11
- Волновое сопротивление, Ом
- 50
- Контактное сопротивление, мОм, не более
- центр - 10; внешний контакт - 2,5
- Сопротивление изоляции, МОм, не менее
- 5000
- Диэлектрическая прочность, В
- 1500
350 шт в наличии97,08 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Диапазон рабочих частот, ГГц
- до 11
- Волновое сопротивление, Ом
- 50
- Контактное сопротивление, мОм, не более
- центр - 10; внешний контакт - 2,5
- Сопротивление изоляции, МОм, не менее
- 5000
- Диэлектрическая прочность, В
- 1500
Монтаж и корпус
- Размер установочного отверстия, мм
- Ф12,8, с полкой 11,9
- Способ монтажа
- на плату, пайка/ на панель
- Материал корпуса
- никелированная латунь
- Глубина, мм
- 29,5
- Ширина, мм
- 10 (корпус)
- Высота, мм
- 15 (корпус)
Условия эксплуатации
- Диапазон рабочих температур, °C
- -55...+155
Упаковка и вес
- Вес брутто
- 19.66
- Транспортная упаковка: размер/кол-во
- 33.5*25*22.5/500
Другие параметры
- Описание
- ВЧ разъем TNC (F), металлический корпус, розетка на плату
- Тип разъёма
- Розетка серии TNC угловая

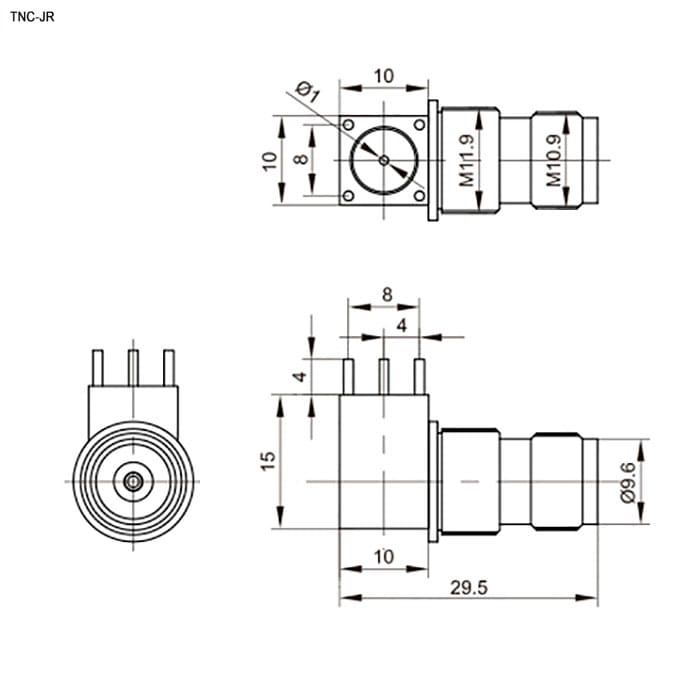

Документация и схема
Условия поставки
Обновлено 11.08.2026- Источник / остаток
- Каталог RU Electronics · 350 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 10 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet: 1
Описание
Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202610 шт35350 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарTNC-JRRUICHIАрт. RU 80438 97,08 ₽350 шт по каталогу |  107,15 ₽1 209 шт по каталогу Совпадает 3 из 4 сравнимых параметров |  69,25 ₽1 325 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  58,65 ₽2 975 шт по каталогу Совпадает 2 из 4 сравнимых параметров |  88,73 ₽727 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | Розетка серии TNC угловая | Розетка серии TNC угловая, тип 1Отличается | Разъем высокочастотный серии TNC с фланцем (блочный), F - гнездоОтличается | TNCОтличается | TNC-P (вилка) угловаяОтличается |
| Материал корпуса | никелированная латунь | —Нет данных | никелированная латуньСовпадает | металлОтличается | никелированная латуньСовпадает |
| Способ монтажа | на плату, пайка/ на панель | на плату, пайка/ на панельСовпадает | крепление на панель (4 винта)Отличается | —Нет данных | пайкаОтличается |
| Волновое сопротивление, Ом | 50 | 50Совпадает | 50Совпадает | 50Совпадает | 50Совпадает |
| Диапазон рабочих частот, ГГц | до 11 | до 11Совпадает | до 11Совпадает | до 11Совпадает | до 4Отличается |
- 107,15 ₽1 209 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Тип разъёма
- ТекущийРозетка серии TNC угловаяАналогРозетка серии TNC угловая, тип 1Отличается
- Материал корпуса
- Текущийникелированная латуньАналог—Нет данных
- Способ монтажа
- Текущийна плату, пайка/ на панельАналогна плату, пайка/ на панельСовпадает
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 11Аналогдо 11Совпадает
- 69,25 ₽1 325 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРозетка серии TNC угловаяАналогРазъем высокочастотный серии TNC с фланцем (блочный), F - гнездоОтличается
- Материал корпуса
- Текущийникелированная латуньАналогникелированная латуньСовпадает
- Способ монтажа
- Текущийна плату, пайка/ на панельАналогкрепление на панель (4 винта)Отличается
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 11Аналогдо 11Совпадает
- 58,65 ₽2 975 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
- Тип разъёма
- ТекущийРозетка серии TNC угловаяАналогTNCОтличается
- Материал корпуса
- Текущийникелированная латуньАналогметаллОтличается
- Способ монтажа
- Текущийна плату, пайка/ на панельАналог—Нет данных
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 11Аналогдо 11Совпадает
- 88,73 ₽727 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРозетка серии TNC угловаяАналогTNC-P (вилка) угловаяОтличается
- Материал корпуса
- Текущийникелированная латуньАналогникелированная латуньСовпадает
- Способ монтажа
- Текущийна плату, пайка/ на панельАналогпайкаОтличается
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 11Аналогдо 4Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
