PDF · Datasheet
Datasheet ESD9L5.0ST5G
Технические параметры, размеры и рекомендации производителя
ESD9L5.0ST5G Elecsuper защитный диод ESD
5 В, 3.5 А, 45 Вт, SOD-923
- MPN
- ESD9L5.0ST5G
- Бренд
- Elecsuper
- Артикул RU
- 127126
Основные параметры
- Пиковая мощность рассеивания, Вт
- 45
- Количество защищаемых линий
- 1
- Напряжение несрабатывания, В
- 5
- Минимальное напряжение срабатывания, В
- 5,5
- Максимальное напряжение ограничения, В
- 12
- Максимальный импульсный ток (Ipp), А
- 3,5
12 500 шт в наличии1,63 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Пиковая мощность рассеивания, Вт
- 45
- Напряжение несрабатывания, В
- 5
- Минимальное напряжение срабатывания, В
- 5,5
- Максимальное напряжение ограничения, В
- 12
- Максимальный импульсный ток (Ipp), А
- 3,5
- Ток утечки, мкА
- 1
- Емкость, пФ
- 0,7
Монтаж и корпус
- Корпус
- SOD-923
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Уровень защиты по ESD (IEC61000-4-2)
- ±20 кВ возд. /± 20 кВ касание
- Диапазон рабочих температур
- -40...+125 °С
Упаковка и вес
- Вес брутто
- 0.02
- Транспортная упаковка: размер/кол-во
- 44*44*25/40000
- Упаковка
- REEL, 8000 шт.
Другие параметры
- Количество защищаемых линий
- 1

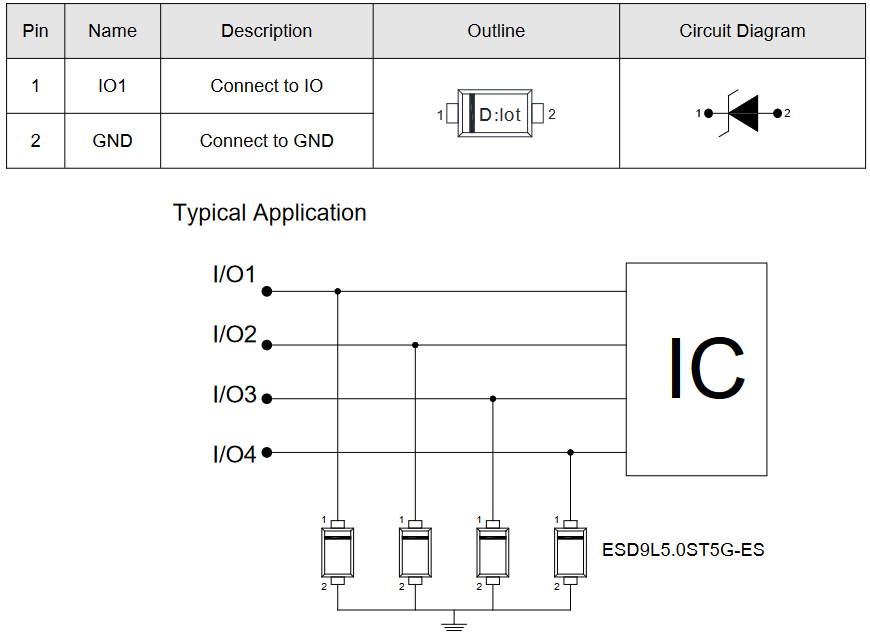

Документация и схема
Условия поставки
Обновлено 13.08.2026- Источник / остаток
- Каталог RU Electronics · 12 500 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 400 / 500 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
Описание
ESD9L5.0ST5G однонаправленный диод с низкой емкостью (0.7 пФ макс.) для защиты от перенапряжений силовых и сигнальных цепей от электростатических разрядов (ESD), перенапряжений, связанных с быстрыми переходными процессами (EFT) и др. Подходит для работы с высокоскоростными интерфейсами. Обеспечивает защиту от ESD (IEC 61000-4-2): ± 20 кВ (возд.), ± 20 кВ (прикосновение). Обладает низким уровнем ограничения напряжения (10 В при 1 А) и низким током утечки 1 мкА (макс.). Ультракомпактный корпус SOD-923.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2025400 шт156 000 шт
2025500 шт136 500 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарESD9L5.0ST5GElecsuperАрт. RU 127126 1,63 ₽12 500 шт по каталогу |  1,13 ₽14 300 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  1,70 ₽5 500 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  1,88 ₽9 800 шт по каталогу Совпадает 2 из 5 сравнимых параметров | 1,01 ₽16 500 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | SOD-923 | SOD-923Совпадает | DFN-2510Отличается | SOT-23-6LОтличается | SOT-23-6LОтличается |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Емкость, пФ | 0,7 | 15Отличается | 0,7Совпадает | 0,8Отличается | 0,9Отличается |
| Максимальное напряжение ограничения, В | 12 | 10Отличается | 22Отличается | 12Совпадает | 12Совпадает |
| Максимальный импульсный ток (Ipp), А | 3,5 | 6Отличается | 4Отличается | 4Отличается | 5Отличается |
- 1,13 ₽14 300 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-923АналогSOD-923Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий0,7Аналог15Отличается
- Максимальное напряжение ограничения, В
- Текущий12Аналог10Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий3,5Аналог6Отличается
- 1,70 ₽5 500 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-923АналогDFN-2510Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий0,7Аналог0,7Совпадает
- Максимальное напряжение ограничения, В
- Текущий12Аналог22Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий3,5Аналог4Отличается
- 1,88 ₽9 800 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-923АналогSOT-23-6LОтличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий0,7Аналог0,8Отличается
- Максимальное напряжение ограничения, В
- Текущий12Аналог12Совпадает
- Максимальный импульсный ток (Ipp), А
- Текущий3,5Аналог4Отличается
- 1,01 ₽16 500 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-923АналогSOT-23-6LОтличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий0,7Аналог0,9Отличается
- Максимальное напряжение ограничения, В
- Текущий12Аналог12Совпадает
- Максимальный импульсный ток (Ipp), А
- Текущий3,5Аналог5Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
