Datasheet ASW-20D-3
Технические параметры, размеры и рекомендации производителя
Клавишные (рокерные) переключатели

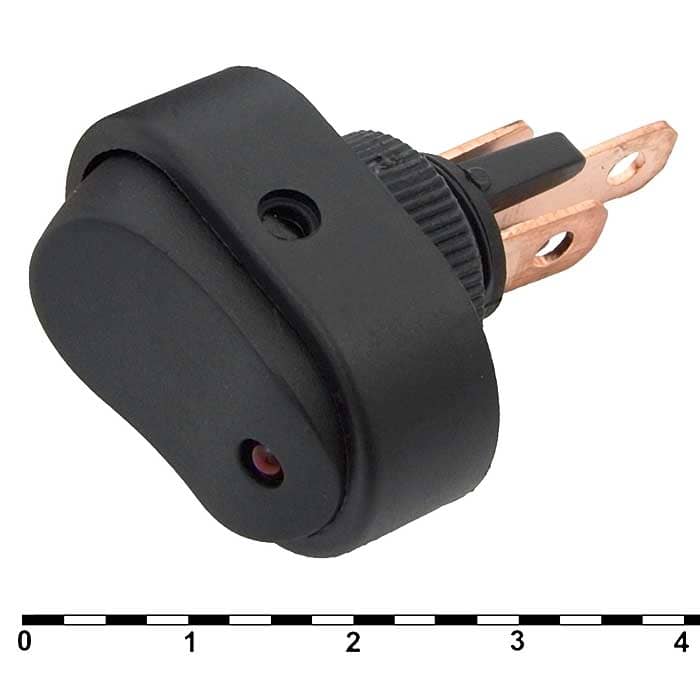

Клавишный переключатель RUICHI ASW-20D-3, подсветка точечная красная
Клавишный переключатель RUICHI ASW-20D-3, подсветка точечная красная
- MPN
- ASW-20D-3
- Бренд
- Ruichi
- Артикул RU
- 86439
- Каталог обновлён
- 01.08.2026
- Источник / остаток
- Каталог RU Electronics · 1 600 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 10 / 50 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
1 600 шт в наличии80,18 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

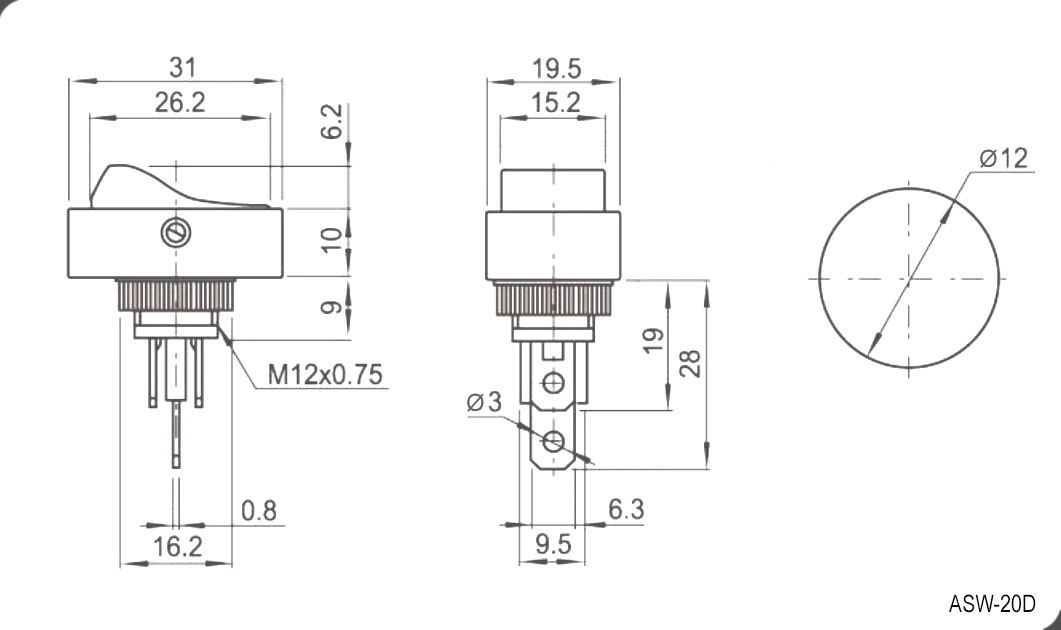

Документация и схема
Характеристики
- Вес брутто
- 9.35
- Транспортная упаковка: размер/кол-во
- 48*32*27/2000
- Тип переключателя
- Переключатель клавишный серии ASW-20 с точечной подсветкой
- Схема переключения
- ON-OFF, SPST
- Цвет: клавиша/ корпус
- черный/ черный
- Кол-во контактов в группе/ кол-во групп (всего контактов)
- 2+1 подсветка / 1 (3P)
- Количество циклов коммутации (электро), не менее
- 10000
- Форма клавиши
- круг тип C (вогнутая)
- Максимальный ток, А
- 20
- Сопротивление изоляции, МОм, не менее
- 100 (при Uисп.dc=500 В) МОм
- Коммутируемое напряжение, В
- 12 (DC)
- Контактное сопротивление, мОм, не более
- 50
- Размер установочного отверстия, мм
- Ф12
- Диэлектрическая прочность, В
- 1500 (50 Гц, 1 мин.)
- Тип подсветки
- точечная красная
- Диапазон рабочих температур, °C
- -25...+85
- Глубина, мм
- 44,2
- Ширина, мм
- 19.5
- Высота, мм
- 31 (по лицевой планке)
Описание
Клавишный переключатель RUICHI ASW-20D-3, подсветка точечная красная – это коммутационное устройство, предназначенное для использования в промышленной и бытовой электронной аппаратуре. Токоведущие части таких переключателей выполнены из сплава меди, а контакты – из сплава серебра. Конструкции клавишных переключателей предусматривают наличие подсветки в лице светодиода, лампы накаливания или неоновой лампочкой.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202510 шт10100 шт
202550 шт301 500 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарASW-20D-3RUICHIАрт. RU 86439 80,18 ₽1 600 шт по каталогу |  55,71 ₽469 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  62,22 ₽500 шт ожидается по каталогу Совпадает 4 из 5 сравнимых параметров |  57,74 ₽500 шт ожидается по каталогу Совпадает 4 из 5 сравнимых параметров |  62,31 ₽19 шт по каталогу Совпадает 3 из 4 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | ON-OFF, SPST | ON-OFF, SPSTСовпадает | ON-ON, SPSTОтличается | ON-ON, SPSTОтличается | ON-OFF, SPSTСовпадает |
| Коммутируемое напряжение, В | 12 (DC) | 12 (DC)Совпадает | 12 (DC)Совпадает | 12 (DC)Совпадает | 12 (DC)Совпадает |
| Контактное сопротивление, мОм, не более | 50 | 50Совпадает | 50Совпадает | 50Совпадает | 50Совпадает |
| Сопротивление изоляции, МОм, не менее | 100 (при Uисп.dc=500 В) МОм | 100 (при Uисп.dc=500 В) МОмСовпадает | 100 (при Uисп.dc=500 В) МОмСовпадает | 100 (при Uисп.dc=500 В) МОмСовпадает | 1000 (500 В, 1 мин.) МОмОтличается |
| Максимальный ток, А | 20 | 20Совпадает | 20Совпадает | 20Совпадает | —Нет данных |
- 55,71 ₽469 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, SPSTАналогON-OFF, SPSTСовпадает
- Коммутируемое напряжение, В
- Текущий12 (DC)Аналог12 (DC)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
- Максимальный ток, А
- Текущий20Аналог20Совпадает
- 62,22 ₽500 шт ожидается по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, SPSTАналогON-ON, SPSTОтличается
- Коммутируемое напряжение, В
- Текущий12 (DC)Аналог12 (DC)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
- Максимальный ток, А
- Текущий20Аналог20Совпадает
- 57,74 ₽500 шт ожидается по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, SPSTАналогON-ON, SPSTОтличается
- Коммутируемое напряжение, В
- Текущий12 (DC)Аналог12 (DC)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
- Максимальный ток, А
- Текущий20Аналог20Совпадает
- 62,31 ₽19 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, SPSTАналогON-OFF, SPSTСовпадает
- Коммутируемое напряжение, В
- Текущий12 (DC)Аналог12 (DC)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В) МОмАналог1000 (500 В, 1 мин.) МОмОтличается
- Максимальный ток, А
- Текущий20Аналог—Нет данных
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
