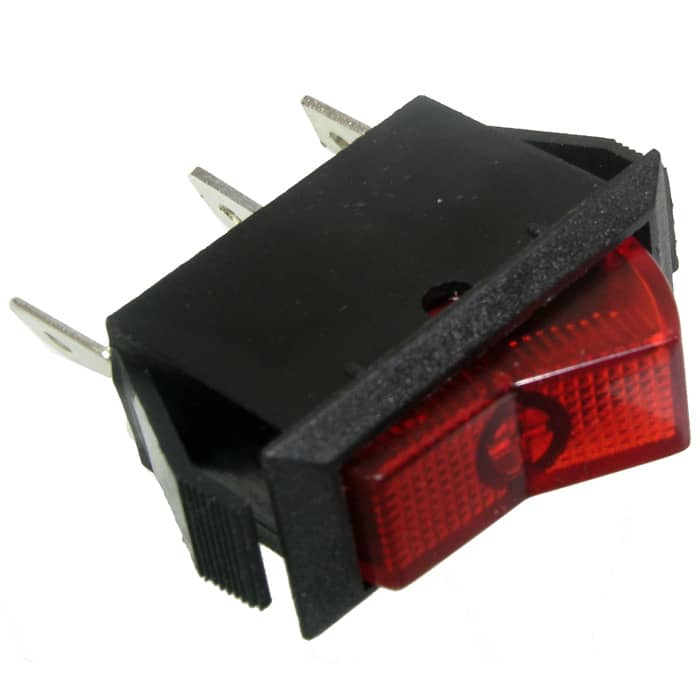

Клавишный переключатель RUICHI ASW-09-102

ON-ON, красный, без подсветки

MPN
ASW-09-102 on-on красный
Бренд
Ruichi
Артикул RU
65326

Основные параметры

Схема переключения
ON-ON, SPST
Тип переключателя
Переключатель клавишный серии ASW-09
Цвет: клавиша/ корпус
красный/ черный
Кол-во контактов в группе/ кол-во групп (всего контактов)
3/1 (3P)
Количество циклов коммутации (электро), не менее
10000
Форма клавиши
прямоугольник, тип B (угловая)
Все характеристики
Документация
500 шт в наличии66,83 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

19 параметров из источника

Электрические параметры

Схема переключения
ON-ON, SPST
Количество циклов коммутации (электро), не менее
10000
Максимальный ток, А
20
Сопротивление изоляции, МОм, не менее
100 (при Uисп.dc=500 В) МОм
Коммутируемое напряжение, В
12 (DC)
Контактное сопротивление, мОм, не более
50
Диэлектрическая прочность, В
1500 (50 Гц, 1 мин.)

Монтаж и корпус

Цвет: клавиша/ корпус
красный/ черный
Кол-во контактов в группе/ кол-во групп (всего контактов)
3/1 (3P)
Форма клавиши
прямоугольник, тип B (угловая)
Размер установочного отверстия, мм
11,8 х 27
Тип подсветки
нет
Глубина, мм
36,4
Ширина, мм
14 (по лицевой планке)
Высота, мм
30.4 (лицевая рамка)

Условия эксплуатации

Диапазон рабочих температур, °C
-25...+85

Упаковка и вес

Вес брутто
8.30
Транспортная упаковка: размер/кол-во
33.5*25*22.5/500

Другие параметры

Тип переключателя
Переключатель клавишный серии ASW-09

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet ASW-09-102 on-on красный

Технические параметры, размеры и рекомендации производителя

Скачать

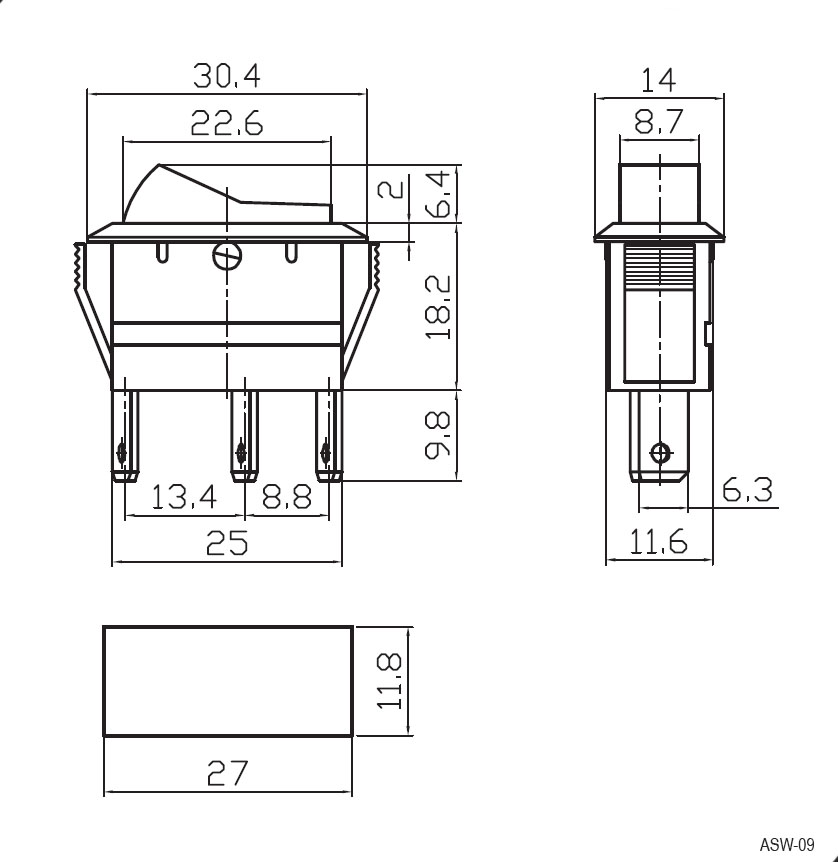

Миниатюра: Схема ASW-09-102 on-on красный
IMAGE · Схема

Схема ASW-09-102 on-on красный

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 19.08.2026
Источник / остаток
Каталог RU Electronics · 500 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
20 шт в упаковке
Date code / партия
Год / маркировка: 2026
Документация
Datasheet: 1

Описание

Клавишный переключатель RUICHI ASW-09-102, ON-ON, красный, без подсветки – это коммутационное устройство, предназначенное для использования в промышленной и бытовой электронной аппаратуре. Токоведущие части таких переключателей выполнены из сплава меди, а контакты – из сплава серебра. Конструкции клавишных переключателей предусматривают наличие подсветки в лице светодиода, лампы накаливания или неоновой лампочкой.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202620 шт25500 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарASW-09-102 on-on красныйRUICHIАрт. RU 65326
66,83 ₽500 шт по каталогу
Параметрический вариантRUICHIASW-09-102 on-on зеленыйАрт. RU 57065
71,46 ₽500 шт по каталогу

Совпадает 5 из 5 сравнимых параметров

Параметрический вариантRUICHIASW-09D кр. подсветкаАрт. RU 71233
55,71 ₽449 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIASW-20D-3Арт. RU 86439
80,18 ₽1 370 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHISB040-12V RED IP65 on-off ф20.2mmАрт. RU 100441
72,24 ₽1 726 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Схема переключенияON-ON, SPSTON-ON, SPSTСовпадаетON-OFF, SPSTОтличаетсяON-OFF, SPSTОтличаетсяON-OFF, SPSTОтличается
Коммутируемое напряжение, В12 (DC)12 (DC)Совпадает12 (DC)Совпадает12 (DC)Совпадает12 (DC)Совпадает
Контактное сопротивление, мОм, не более5050Совпадает50Совпадает50Совпадает50Совпадает
Сопротивление изоляции, МОм, не менее100 (при Uисп.dc=500 В) МОм100 (при Uисп.dc=500 В) МОмСовпадает100 (при Uисп.dc=500 В) МОмСовпадает100 (при Uисп.dc=500 В) МОмСовпадает1000 (500 В, 1 мин.) МОмОтличается
Максимальный ток, А2020Совпадает20Совпадает20Совпадает12/ 10Отличается
  • Параметрический вариантRUICHIASW-09-102 on-on зеленыйАрт. RU 57065
    71,46 ₽500 шт по каталогу

    Совпадает 5 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-ON, SPSTАналогON-ON, SPSTСовпадает
    Коммутируемое напряжение, В
    Текущий12 (DC)Аналог12 (DC)Совпадает
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
    Максимальный ток, А
    Текущий20Аналог20Совпадает
    Открыть товар
  • Параметрический вариантRUICHIASW-09D кр. подсветкаАрт. RU 71233
    55,71 ₽449 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-ON, SPSTАналогON-OFF, SPSTОтличается
    Коммутируемое напряжение, В
    Текущий12 (DC)Аналог12 (DC)Совпадает
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
    Максимальный ток, А
    Текущий20Аналог20Совпадает
    Открыть товар
  • Параметрический вариантRUICHIASW-20D-3Арт. RU 86439
    80,18 ₽1 370 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-ON, SPSTАналогON-OFF, SPSTОтличается
    Коммутируемое напряжение, В
    Текущий12 (DC)Аналог12 (DC)Совпадает
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
    Максимальный ток, А
    Текущий20Аналог20Совпадает
    Открыть товар
  • Параметрический вариантRUICHISB040-12V RED IP65 on-off ф20.2mmАрт. RU 100441
    72,24 ₽1 726 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-ON, SPSTАналогON-OFF, SPSTОтличается
    Коммутируемое напряжение, В
    Текущий12 (DC)Аналог12 (DC)Совпадает
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500 В) МОмАналог1000 (500 В, 1 мин.) МОмОтличается
    Максимальный ток, А
    Текущий20Аналог12/ 10Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
