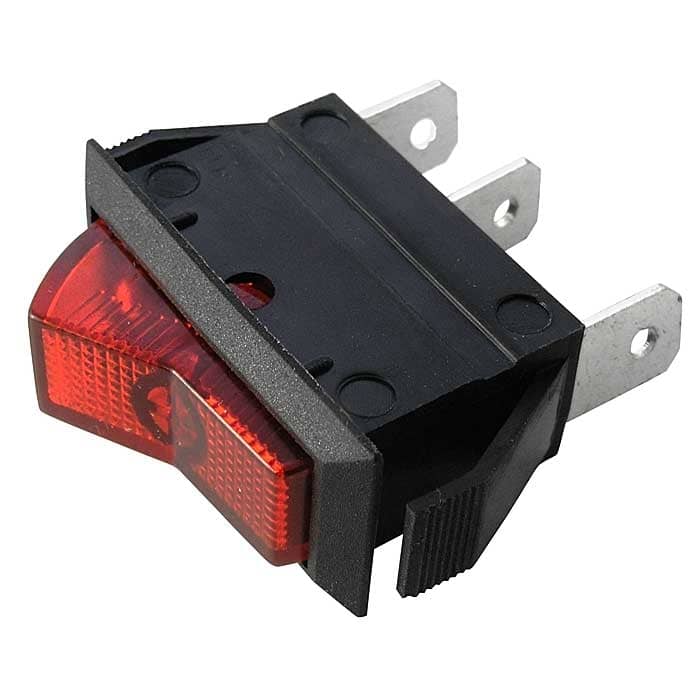

Клавишный переключатель RUICHI с подсветкой ASW-09D

красный, с LED подсветкой, 12 В

MPN
ASW-09D кр. подсветка
Бренд
Ruichi
Артикул RU
71233

Основные параметры

Схема переключения
ON-OFF, SPST
Тип переключателя
Переключатель клавишный серии ASW-09 с подсветкой
Цвет: клавиша/ корпус
красный/ черный
Кол-во контактов в группе/ кол-во групп (всего контактов)
2/1 + 1 подсветка (3P)
Количество циклов коммутации (электро), не менее
10000
Форма клавиши
прямоугольник, тип B (угловая)
Все характеристики
Документация
449 шт в наличии55,71 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

19 параметров из источника

Электрические параметры

Схема переключения
ON-OFF, SPST
Количество циклов коммутации (электро), не менее
10000
Максимальный ток, А
20
Сопротивление изоляции, МОм, не менее
100 (при Uисп.dc=500 В) МОм
Коммутируемое напряжение, В
12 (DC)
Контактное сопротивление, мОм, не более
50
Диэлектрическая прочность, В
1500 (50 Гц, 1 мин.)

Монтаж и корпус

Цвет: клавиша/ корпус
красный/ черный
Кол-во контактов в группе/ кол-во групп (всего контактов)
2/1 + 1 подсветка (3P)
Форма клавиши
прямоугольник, тип B (угловая)
Размер установочного отверстия, мм
11,8 х 27
Тип подсветки
LED 12 В
Глубина, мм
36,4
Ширина, мм
14 (по лицевой планке)
Высота, мм
30.4 (лицевая рамка)

Условия эксплуатации

Диапазон рабочих температур, °C
-25...+85

Упаковка и вес

Вес брутто
7.25
Транспортная упаковка: размер/кол-во
42*28*18.5/1000

Другие параметры

Тип переключателя
Переключатель клавишный серии ASW-09 с подсветкой

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet ASW-09D кр. подсветка

Технические параметры, размеры и рекомендации производителя

Скачать

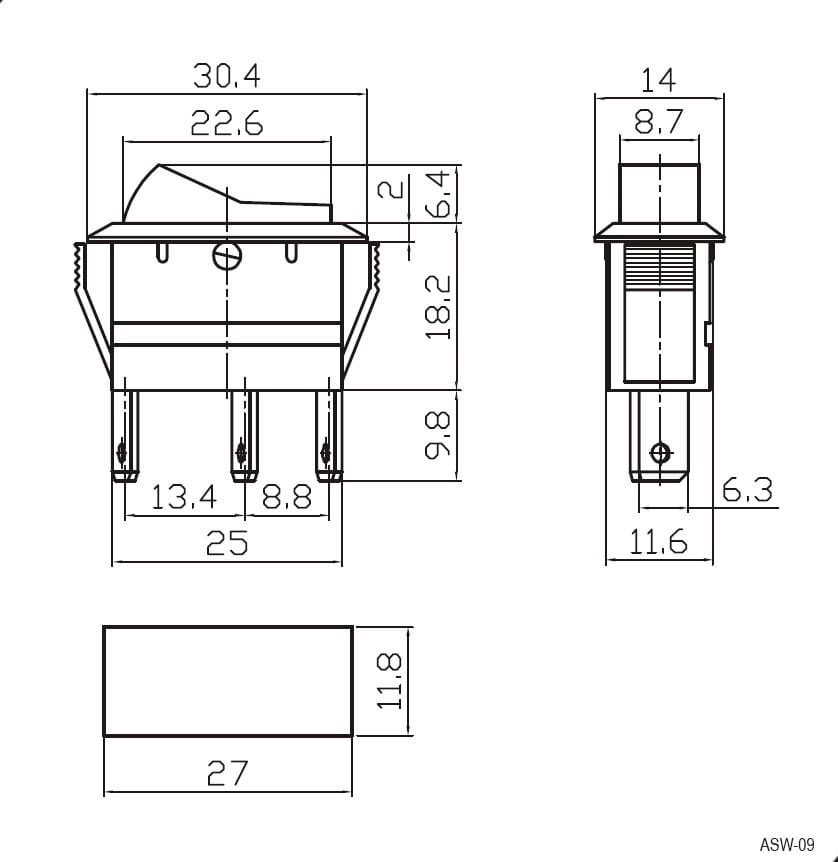

Миниатюра: Схема ASW-09D кр. подсветка
IMAGE · Схема

Схема ASW-09D кр. подсветка

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 04.08.2026
Источник / остаток
Каталог RU Electronics · 449 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
49 / 50 шт в упаковке
Date code / партия
Год / маркировка: 2024
Документация
Datasheet: 1

Описание

Клавишный переключатель RUICHI с подсветкой ASW-09D, красный, с LED подсветкой, 12 В – это коммутационное устройство, предназначенное для использования в промышленной и бытовой электронной аппаратуре. Токоведущие части таких переключателей выполнены из сплава меди, а контакты – из сплава серебра. Конструкции клавишных переключателей предусматривают наличие подсветки в лице светодиода, лампы накаливания или неоновой лампочкой.
