Datasheet ASW-09-102 on-on зеленый
Технические параметры, размеры и рекомендации производителя
Клавишные (рокерные) переключатели

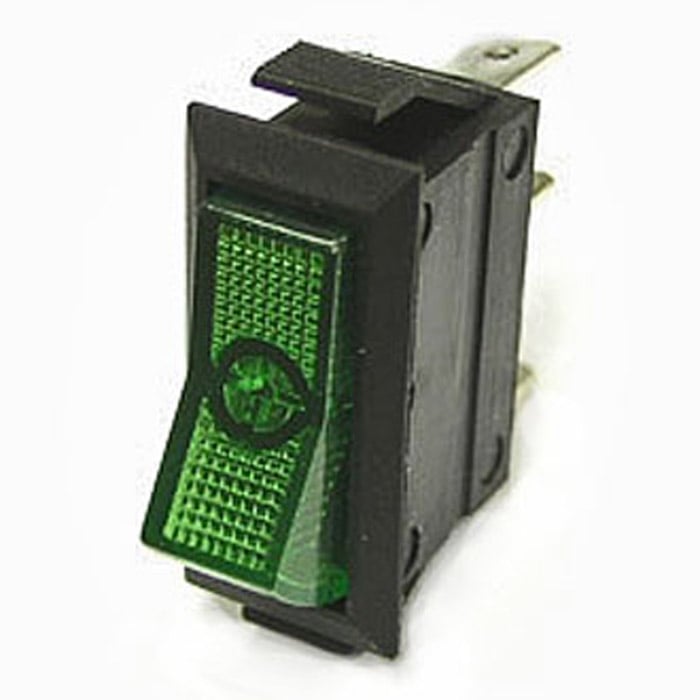

Клавишный переключатель RUICHI ASW-09-102, ON-ON, зелёный, без подсветки
Клавишный переключатель RUICHI ASW-09-102, ON-ON, зелёный, без подсветки
- MPN
- ASW-09-102 on-on зеленый
- Бренд
- Ruichi
- Артикул RU
- 57065
- Каталог обновлён
- 30.07.2026
- Источник / остаток
- Каталог RU Electronics · 500 шт ожидается
- Lead time
- Уточняется при подтверждении
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 50 шт в упаковке
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet: 1
Под заказ62,22 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.
Документация и схема
Характеристики
- Вес брутто
- 7.40
- Транспортная упаковка: размер/кол-во
- 28.5*21*19/500
- Тип переключателя
- Переключатель клавишный серии ASW-09
- Схема переключения
- ON-ON, SPST
- Цвет: клавиша/ корпус
- зеленый/ черный
- Кол-во контактов в группе/ кол-во групп (всего контактов)
- 3/1 (3P)
- Количество циклов коммутации (электро), не менее
- 10000
- Форма клавиши
- прямоугольник, тип B (угловая)
- Максимальный ток, А
- 20
- Сопротивление изоляции, МОм, не менее
- 100 (при Uисп.dc=500 В) МОм
- Коммутируемое напряжение, В
- 12 (DC)
- Контактное сопротивление, мОм, не более
- 50

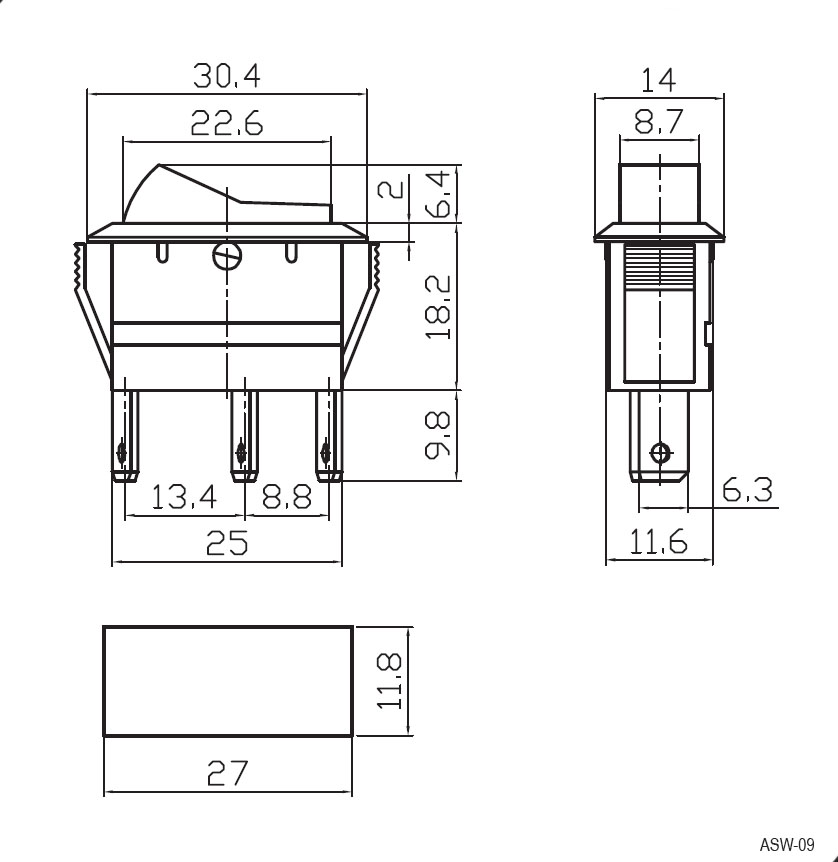

- Размер установочного отверстия, мм
- 11,8 х 27
- Диэлектрическая прочность, В
- 1500 (50 Гц, 1 мин.)
- Тип подсветки
- нет
- Диапазон рабочих температур, °C
- -25...+85
- Глубина, мм
- 36,4
- Ширина, мм
- 14 (по лицевой планке)
- Высота, мм
- 30.4 (лицевая рамка)
Описание
Клавишный переключатель RUICHI ASW-09-102, ON-ON, зелёный, без подсветки – это коммутационное устройство, предназначенное для использования в промышленной и бытовой электронной аппаратуре. Токоведущие части таких переключателей выполнены из сплава меди, а контакты – из сплава серебра. Конструкции клавишных переключателей предусматривают наличие подсветки в лице светодиода, лампы накаливания или неоновой лампочкой.
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарASW-09-102 on-on зеленыйRUICHIАрт. RU 57065 62,22 ₽Под заказ |  57,74 ₽500 шт ожидается по каталогу Совпадает 5 из 5 сравнимых параметров |  55,71 ₽469 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  80,18 ₽1 600 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  26,68 ₽31 600 шт по каталогу Совпадает 2 из 4 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | ON-ON, SPST | ON-ON, SPSTСовпадает | ON-OFF, SPSTОтличается | ON-OFF, SPSTОтличается | ON-OFF-ON, SPDTОтличается |
| Коммутируемое напряжение, В | 12 (DC) | 12 (DC)Совпадает | 12 (DC)Совпадает | 12 (DC)Совпадает | 125 / 250 (AС)Отличается |
| Контактное сопротивление, мОм, не более | 50 | 50Совпадает | 50Совпадает | 50Совпадает | 50Совпадает |
| Сопротивление изоляции, МОм, не менее | 100 (при Uисп.dc=500 В) МОм | 100 (при Uисп.dc=500 В) МОмСовпадает | 100 (при Uисп.dc=500 В) МОмСовпадает | 100 (при Uисп.dc=500 В) МОмСовпадает | 100 (при Uисп.dc=500 В) МОмСовпадает |
| Максимальный ток, А | 20 | 20Совпадает | 20Совпадает | 20Совпадает | —Нет данных |
- 57,74 ₽500 шт ожидается по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-ON, SPSTАналогON-ON, SPSTСовпадает
- Коммутируемое напряжение, В
- Текущий12 (DC)Аналог12 (DC)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
- Максимальный ток, А
- Текущий20Аналог20Совпадает
- 55,71 ₽469 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-ON, SPSTАналогON-OFF, SPSTОтличается
- Коммутируемое напряжение, В
- Текущий12 (DC)Аналог12 (DC)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
- Максимальный ток, А
- Текущий20Аналог20Совпадает
- 80,18 ₽1 600 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-ON, SPSTАналогON-OFF, SPSTОтличается
- Коммутируемое напряжение, В
- Текущий12 (DC)Аналог12 (DC)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
- Максимальный ток, А
- Текущий20Аналог20Совпадает
- 26,68 ₽31 600 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
- Схема переключения
- ТекущийON-ON, SPSTАналогON-OFF-ON, SPDTОтличается
- Коммутируемое напряжение, В
- Текущий12 (DC)Аналог125 / 250 (AС)Отличается
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
- Максимальный ток, А
- Текущий20Аналог—Нет данных
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
